Oplossen van problemen
E.5

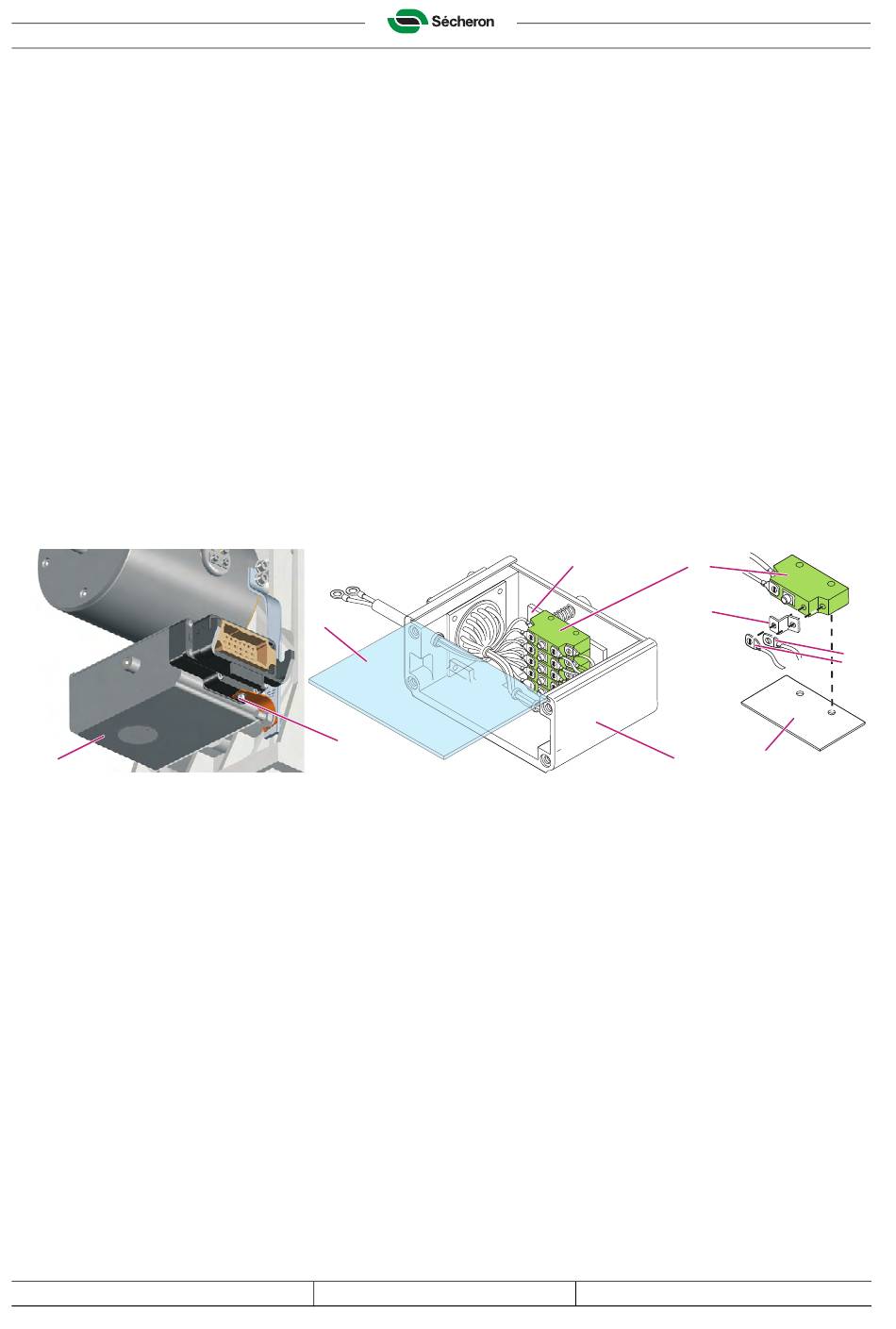

Vervanging van de hulpcontacten
Dit moet worden gedaan als een hulpcontact beschadigd is (bijvoorbeeld door kortsluiting).
a) Maak de aardverbindingsmoer (7) los.
b) Verwijder de behuizing van de hulpcontacten (1) en het transparante deksel (2).
c) Verwijder de eerste schakelaar (3), dan de eerste isolatieplaat (4) en ga verder totdat u de
defecte schakelaar heeft gevonden (door hen te testen met een elektrische multimeter).
d) Merk de 3 of 4 draden en maak hen los, en vervang de defecte schakelaar.
e) Sluit de draden aan.
Note! Bij gebruik van bedrading type 5U (3 draden - omkeercontacten), verwijder de aansluiting (6) van
de oude schakelaar (3) en plaats deze op de nieuwe schakelaar.
f)
Plaats de schakelaars (3) en de isolatieplaten (4) terug in tegengestelde volgorde.
g) Duw de plaat (8) met de hand om de werking van de vijf schakelaars (3) te controleren aan
de hand van het schakelende geluid.
h) Schuif het deksel (2) op zijn plaats.
i)
Monteer de behuizing van de hulpcontacten (1) met schroeven die worden aangehaald met
een koppel van 2 Nm.
j)
Haal de aardverbindingsmoer (7) aan tot een koppel van 2 Nm.
1
Documentnummer: SG101782TNL
Copyright© 2014 Sécheron SA - Het onderhavige document heeft geen contractuele waarde, en bevat informatie die correspondeert met de stand van de technologie op de datum van vrijgave.
E-54
2
7
03633-1
Revisie: C03
Bestand: e-UR36-40_trouble_nl.fm
UR36/40-81/82S
8
3
6
1
Uitgavedatum: 3.3.2014
5
4
