G.5
Verticale mechanische losser
G.5.1
Beschrijving van de verticale mechanische losser

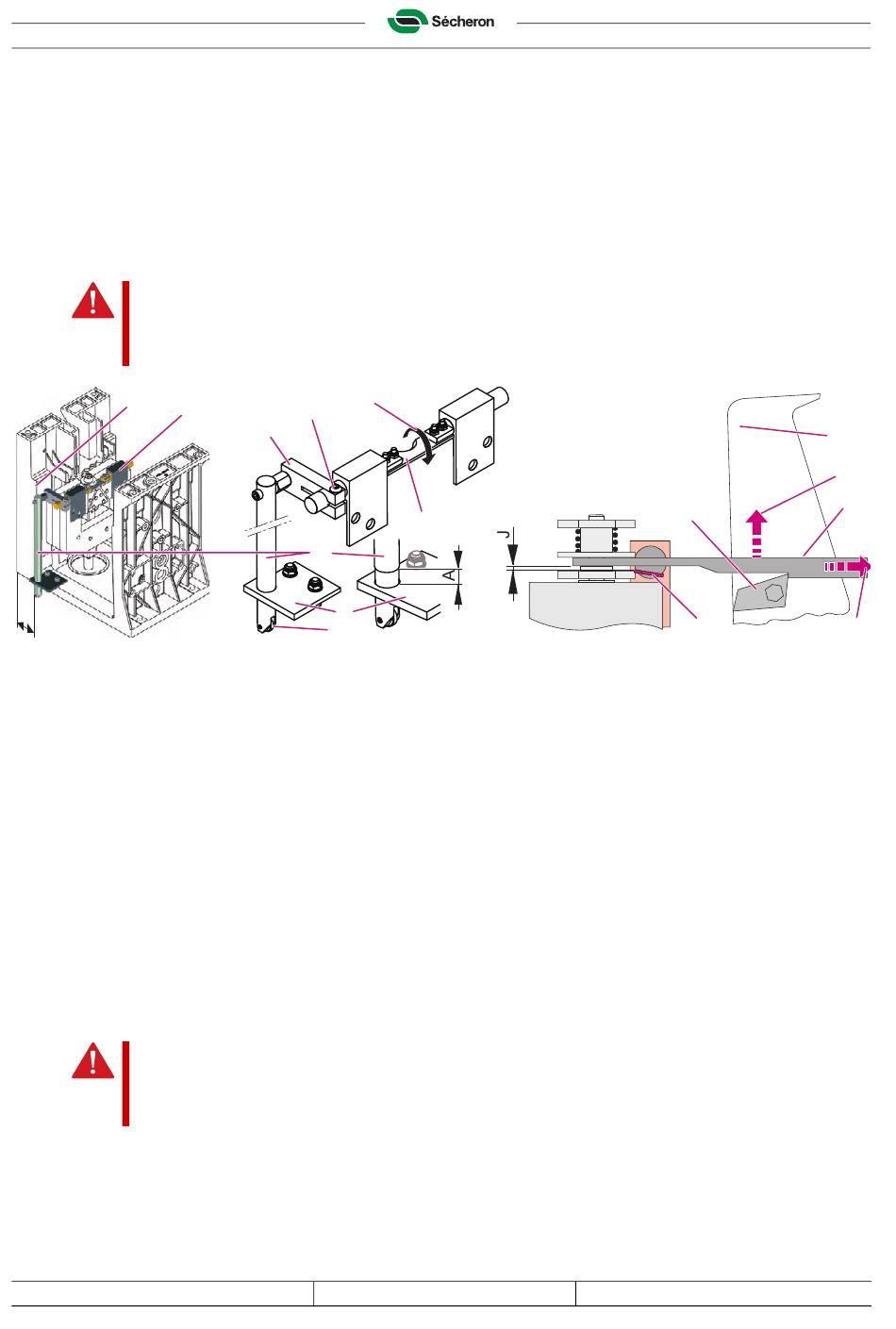

De verticale losser (1), gebruikt voor op een trolley gemonteerde vermogenschakelaars, maakt
het mogelijk de vermogenschakelaar mechanisch te openen wanneer de trolley uit zijn werkpo-
sitie wordt gebracht.
Als de rol (1) over een helling rolt, brengt hij de stang (2) omhoog die de plaat (2) draait (8)
waarbij de vork (3) wordt opgeheven (6) en het schuifcontact (4) wordt geopend.
Belangrijk!
Als de vermogenschakelaar uitklinkt na een uitschakeling, blijft de vork (3) in
gesloten stand en moet hij in open stand teruggezet worden (18) door de inschakel-
spoel een "Uit"-opdracht te geven.
13
/ /
G.5.2
Installatie - Voorwaarden
Het wiel (9) mag nergens tegenaan komen wanneer de vermogenschakelaar in werkpositie is.
De maximale verticale beweging (A) van de stang (10) is 20 mm, en uitklinken gebeurt rond een
beweging (A) van 14 mm. Zorg dat uw helling die het wiel (9) omhoog breng hoog genoeg is om
de plaat (2) de vork (3) te laten lossen.
G.5.3
Installatie - De speling J afstellen
De speling J is de werkspeling tussen de vork (3) en de plaat (2): J=1,0
procedure wordt uitgevoerd met de vermogenschakelaar gesloten.
a) Haal de schroef (7) los en beweeg de hefboom (12) zijwaarts om de stang (1) parallel aan
het frame (13) te plaatsen.
b) Laat de stang (10) omlaag gaan tot hij op de plaat (11) ligt.
c) Draai de as (2) met de klok mee (8) totdat de plaat 3 de vork (3) raakt.
d) Til de stang (10) 4,5
e) Span de schroef (7).
Belangrijk!
Na de afstelling moeten er minstens twee openingen/sluitingen worden uitgevoerd
alvorens de speling te controleren, om na te gaan of de beweging van de vork (3) en
het vasthaken ervan op de aanslag (5) nergens door wordt gehinderd.
f)
Controleer de speling J met de Sécheron maat "J-M3"; stel vervolgens, indien nodig, de
speling J opnieuw af door de schroef (7) los te halen, de as (2) iets te draaien en de
schroef (7) vast te draaien.
G.5.4
Oplossen van problemen
Zie §
G.2.3.
Documentnummer: SG101782TNL
Copyright© 2014 Sécheron SA - Het onderhavige document heeft geen contractuele waarde, en bevat informatie die correspondeert met de stand van de technologie op de datum van vrijgave.
G-66
1
7
12
10
11
9
±0.5
mm (A) op zonder de plaat (3) te draaien.
8
2
02781-1
Revisie: C03
Bestand: g-UR36-40_options_nl.fm
UR36/40-81/82S
4
6
3
5
18
2
±0,25
mm. Deze
Uitgavedatum: 3.3.2014
