Installatie- en gebruiksaanwijzing
Datum: 3 februari 2010
Document nr: 3391941C - NL
Aanwijzing! Voor de optimale werking van het systeem adviseren wij
schepen met een lengte van meer dan 15 meter te voorzien van een
gesloten verwarmingscircuit.
Gesloten systeem
Bij gesloten systemen werkt men met een hogere systeemdruk waardoor het ontluchten
eenvoudiger is, ook kan men automatische ontluchters in het systeem opnemen.
Automatische ontluchters werken alleen op rechte leidingen als de stroomsnelheid
gereduceerd wordt en de luchtbel de mogelijkheid krijgt zich af te scheiden en naar boven te
ontsnappen.
Dit druksysteem moet uitgebreid worden met een expansievat met voordruk "Pmax = 1bar
koud"
De grootte van dit expansievat is afhankelijk van de inhoud van het totale verwarmingscircuit.
Ga uit van de volgende stelregel: 1 liter inhoud van het expansievat per 19 liter
koelmiddelinhoud.
Door middel van de vulkraan wordt het systeem op een voordruk gebracht van maximaal 1bar.
Het voordeel van een gesloten systeem is een sterk verminderde kans op luchtsloten "vapour
lock" in het watercircuit.
Open systeem
Een open systeem met de buffer/expansietank is voor het vullen en de automatische ontluchting
eenvoudig te onderhouden. Echter door de geringe voordruk kan de eerste ontluchting van verre
punten moeilijk zijn. Door de beperkte waterverplaatsing van de circulatiepompen zijn grote
luchtbellen hardnekkig, door de verschillende verwarmingscircuits één voor één te openen kan
men het systeem volledig ontluchten.
De inhoud van ca.10 liter zorgt voor voldoende buffer bij verhitting (lees uitzetten) van de
koelvloeistof.
De gemonteerde vuldop heeft een drukregulator die ontlucht bij een overdruk van 0,4bar in het
systeem.

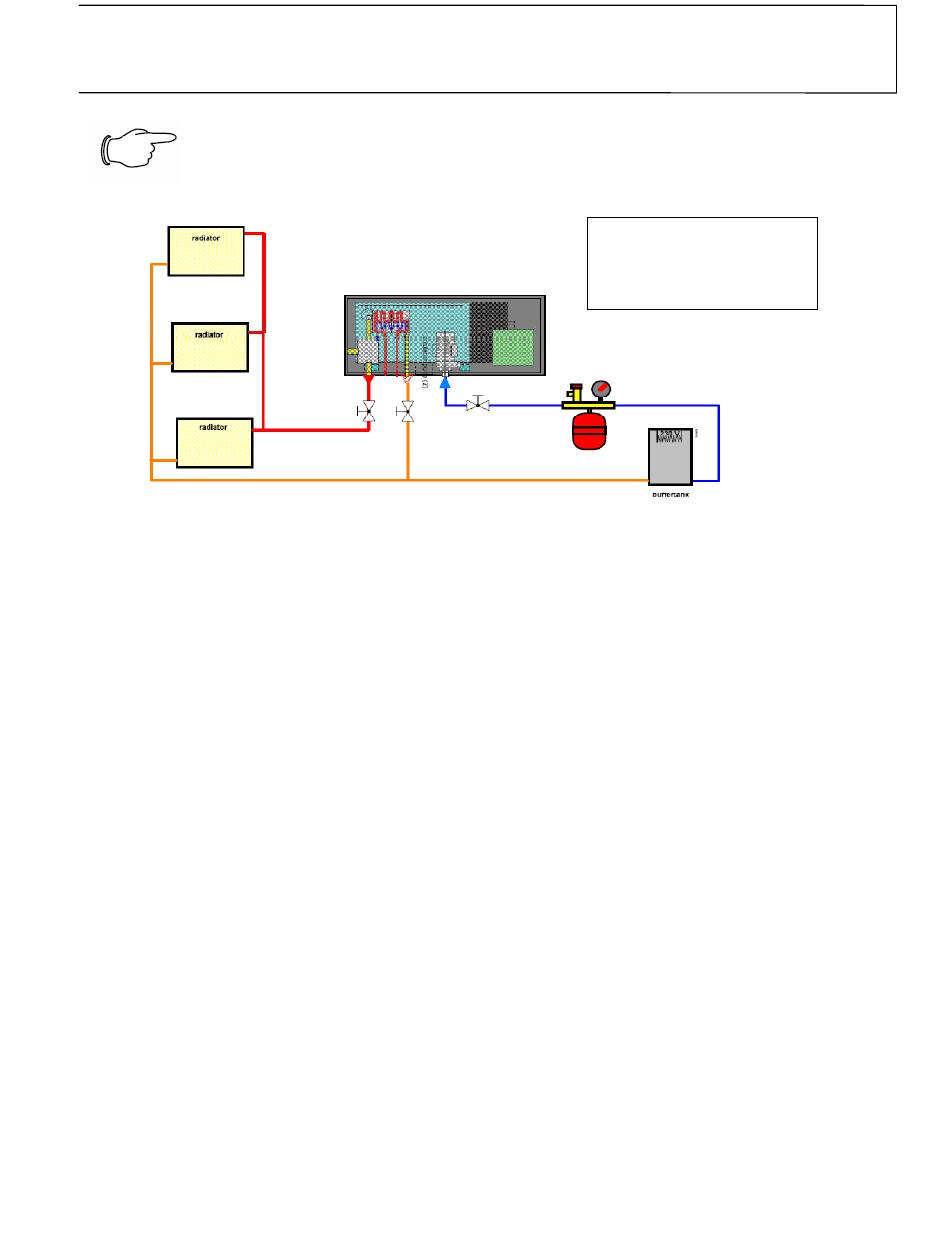

Centrale Verwarmingsunit
Schematische voorstelling
van "gesloten" systeem,
expansietank met drukmeter
en vul/aftap kraan
