Het goed functioneren van een watersysteem is afhankelijk van enkele basisprincipes die voor
iedere installatie gelden:
•
Het temperatuurverschil "koelvloeistof in – koelvloeistof uit" mag niet meer
bedragen dan 15° C, gemeten over de warmtewisselaar, een groter
temperatuurverschil duidt op te weinig doorstroming veroorzaakt door te veel
weerstand in het verwarmingscircuit, dit kan tot oververhitting of zelfs tot
beschadiging van de warmtewisselaar leiden.
•
Er moet altijd doorstroming zijn, dit betekent dat als er vanaf het apparaat
meerdere ringleidingen naar het verwarmingscircuit gaan, er altijd één open moet
blijven. Zorg ervoor dat het niet mogelijk is dat alle warmtewisselaar kunnen
worden afgesloten, dus niet alle circuits met thermostatische kranen uitrusten,
laat het hoofdcircuit regelen door een interieurthermostaat (elektrisch) die na het
bereiken van de ingestelde waarde het gehele systeem uitschakelt.
•
Als volgt kan men het verwarmingscircuit aansluiten:
1 – voorschip met thermostaatkraan geregelde radiator/convector
2 – salon met in te regelen radiator/convector (regeling door interieurthermostaat)
3 – achterschip met thermostaatkraan geregelde radiator/convector
Warmtewisselaars
Plaats een warmtewisselaar in of zo dicht mogelijk bij de te verwarmen ruimte. Bij installatie van
meerdere warmtewisselaars verdient het de voorkeur om deze parallel aan te sluiten. Zorg,
indien van toepassing, voor korte luchtslangen met zo weinig mogelijk bochten en let op
voldoende toevoer van de te verwarmen lucht.
Bij toepassing van warmtewisselaars met ventilatoren (interieurverwarmers) in een systeem
voorzien van een tapwaterunit, moet er rekening mee worden gehouden dat deze zolang er warm
water getapt wordt, alleen nog koude lucht blazen en beter uitgeschakeld kunnen worden. Dit kan
uiteraard ook automatisch geschieden middels een additionele elektrische schakeling.
Aansluitingen

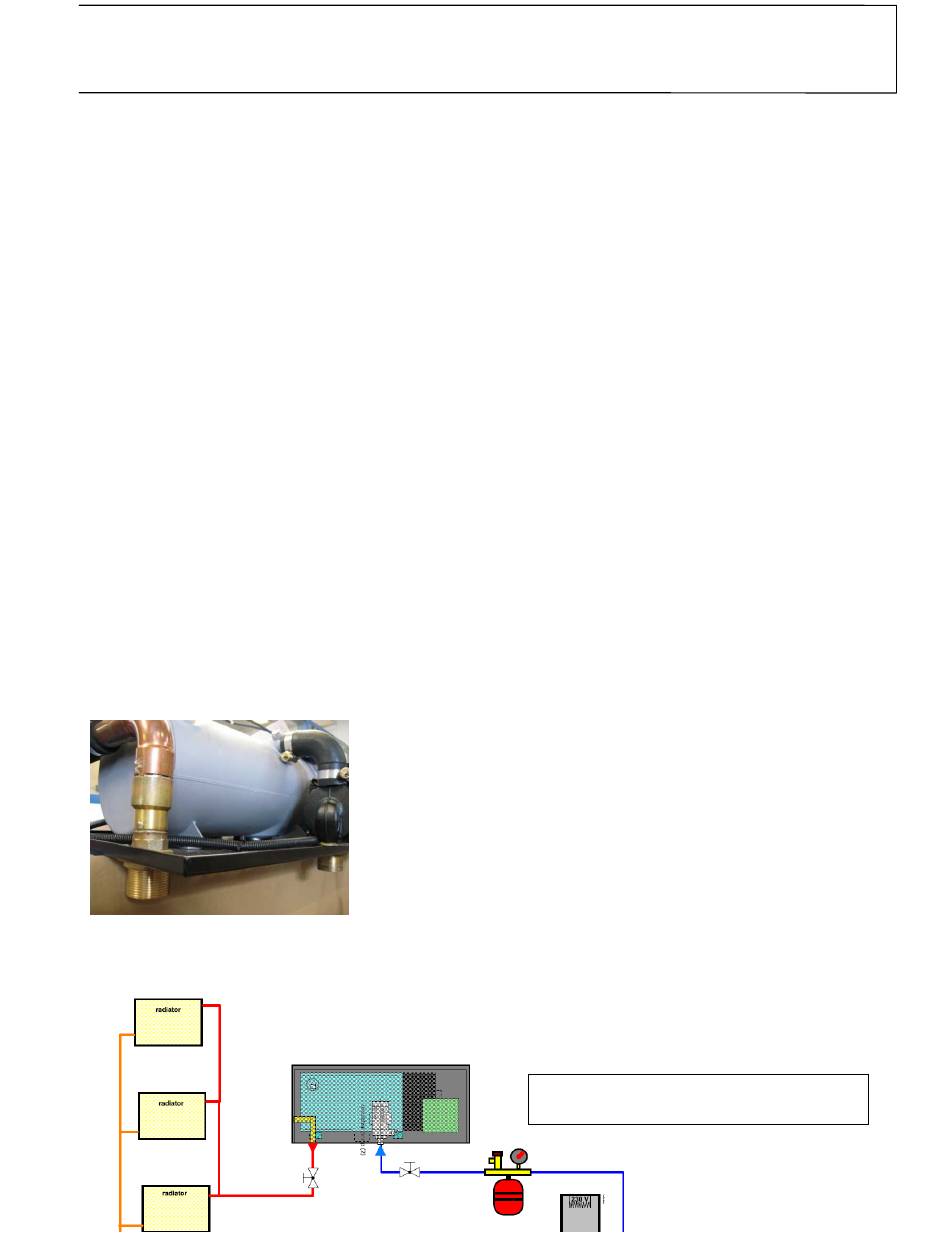

4.4 Principe water schema's
Centrale Verwarmingsunit
De schroefdraadaansluitingen van de centrale
verwarmingsunit zijn 1" inwendig, en 1¼" uitwendig.
Principe schema centrale verwarming
