Installatie- en gebruiksaanwijzing
Datum: 3 februari 2010
Document nr: 3391941C - NL
De buffer-expantie tank dient als hoogste punt te worden geplaatst parallel in de aanvoerleiding
naar de centrale verwarmingsunit.
Attentie! Gevaar voor beschadiging! Alle systemen alleen afvullen met een
antivriesmengsel of koelvloeistof.
De bijgeleverde roestvrijstalen buffertank heeft 2 functies:
1. Vergroting van de inhoud van het verwarmingscircuit waardoor voldoende lange
brandperioden gewaarborgd worden.
2. Bevat het elektrische 230 volt 750 verwarmingselement welke separaat ingeschakeld
worden om het systeem vorstvrij te houden/elektrisch bij te verwarmen
Onder de aansluitkap zijn 2 thermostaten opgenomen (af fabriek ingesteld):
1. Om het elektrische element bij ca. 35 C uit te schakelen
2. Om de centrale verwarmingsunit in de stand-by functie op bij 65 C uit te schakelen
Montage: in serie in de retour leiding naar de verwarmingsunit. De tank kan zowel horizontaal als
vertikaal gemonteerd worden, let op de in-en uitgang, zie afbeelding. Bij vertikale montage
moeten de aansluitngen naar boven gericht zijn.
1. Toevoer vanuit het systeem
2. Retour naar de CV unit
Nadat het systeem afgevuld is mag de randaarde steker in een voldoende gezekerde 230 volts
contactdoos gestoken te worden, vermogen elektrisch element 230 volt 750 watt.
De losse twee polige AMP steker van de buffertank thermostaat wordt verbonden met het
elektronisch stuurdeel.
Centrale Verwarmingsunit

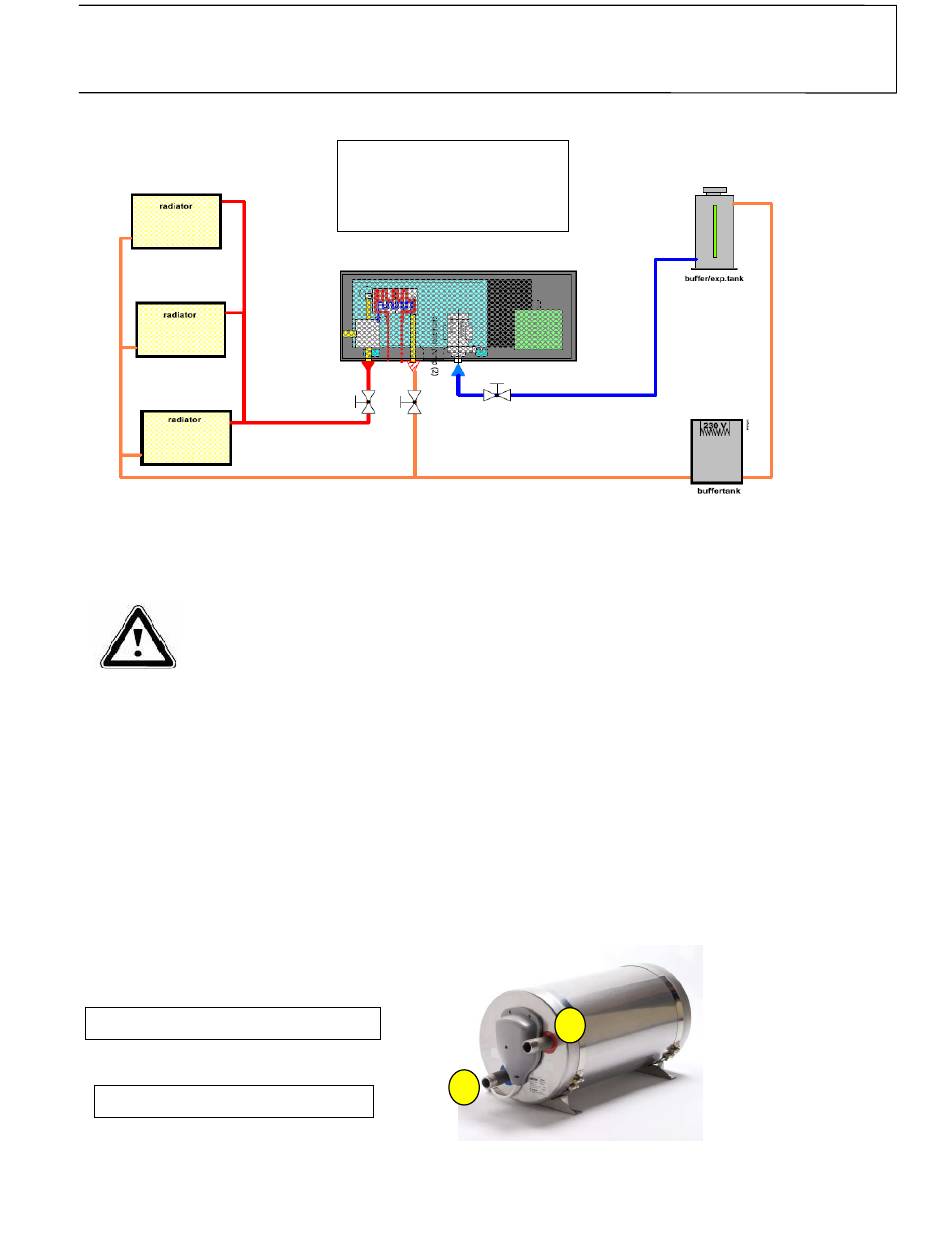

Schematische voorstelling
van "open" systeem,
buffer/expansietank als
hoogste punt
2
1
