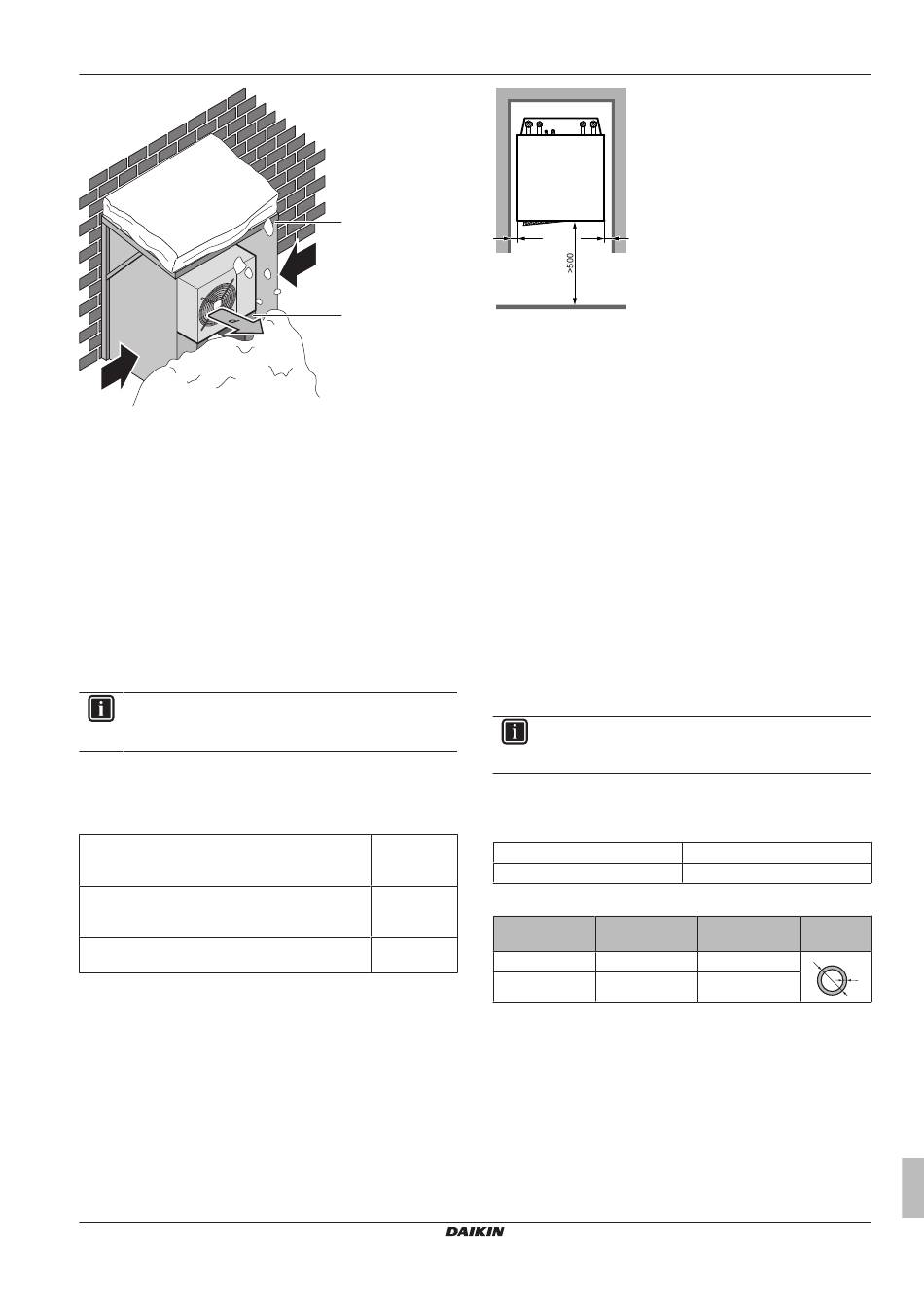

c
a
Afdakje tegen de sneeuw
b
Voetstuk
c
Belangrijkste windrichting
d
Luchtuitlaat
Voorzie altijd minstens 300 mm vrije ruimte onder de unit. De unit
moet bovendien ook minstens 100 mm boven de maximaal
verwachte sneeuwhoogte geplaatst zijn. Zie
monteren" op pagina 31
voor meer informatie.
In streken met heftige sneeuwval is het belangrijk om een
installatieplaats te selecteren waar de sneeuw GEEN invloed heeft
op de unit. Wanneer de sneeuw zijwaarts kan vallen, zorg ervoor dat
de spoel van de warmtewisselaar NIET door de sneeuw gehinderd
kan worden. Indien nodig, monteer een afdakje tegen de sneeuw en
een voetstukje.
6.2.3
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1D – 2018.07
a
c
b
"7.3 De buitenunit
30 m
3 m
20 m
>10
>10
(mm)
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter van de leidingen:
Vloeistofleiding
Gasleiding
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
6,4 mm (1/4")
Gegloeid (O)
15,9 mm (5/8")
Gegloeid (O)
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Uitgebreide handleiding voor de installateur
6 Voorbereiding
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1,0 mm
25
