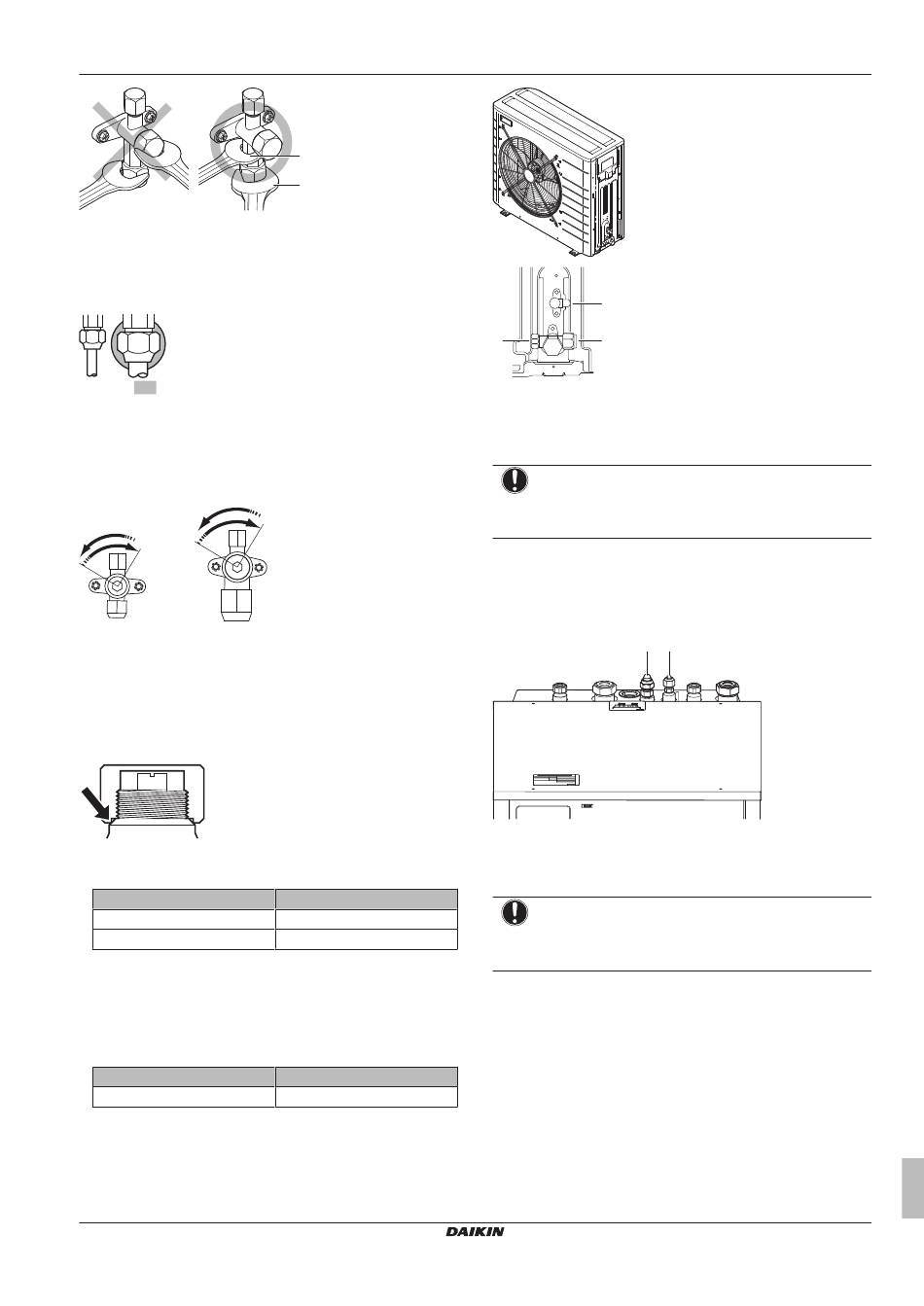

a
Moersleutel
b
Momentsleutel
▪ Wanneer een lage bedrijfsdruk wordt verwacht (bijvoorbeeld bij
koelen bij lage buitentemperaturen), moet u de flaremoer in de
afsluiter op de gasleiding voldoende afdichten met siliconen om
bevriezing te voorkomen.
Siliconen afdichtmiddel; zorg ervoor dat alles goed
afgedicht is.
De afsluiter openen/sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel (vloeistofzijde: 4 mm, gaszijde: 6 mm)
in de klepsteel en draai de klepsteel:
Linksom om te openen.
Rechtsom om te sluiten.
3 Stop met draaien zodra de afsluiter NIET meer verder draait.
De klep is nu open/dicht.
Omgaan met de steeldop
▪ De steeldop is afgedicht op de plaatsen die met een pijl zijn
aangeduid. Beschadig dit NIET.
▪ Nadat u de afsluiter hebt aangebracht, draait ut de steeldop vast
en controleert u op koelmiddellekken.
Onderdeel
Steeldop, vloeistofzijde
Steeldop, gaszijde
Omgaan met de servicedop
▪ Gebruik ALTIJD een vulslang met een drukpen omdat de
servicepoort een Schrader-ventiel is.
▪ Draai na gebruik van de servicepoort het deksel van de
servicepoort vast en controleer op koelmiddellekken.
Item
Dop van de onderhoudspoort
7.5.8
Koelmiddelleiding op buitenunit
aansluiten
1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de
vloeistofafsluiter van de buitenunit.
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1D – 2018.07
a
b
Aanhaalmoment (N∙m)
13,5~16,5
22,5~27,5
Aanhaalmoment (N∙m)
11,5~13,9
a
b
c
a
Vloeistofafsluiter
b
Gasafsluiter
c
Servicepoort
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter
van de buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
7.5.9
De koelmiddelleidingen op binnenunit
aansluiten
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
b
a
a
Aansluiting voor de koelvloeistof
b
Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de
koelgasaansluiting van de binnenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
7.6
De koelmiddelleiding controleren
7.6.1
Over het controleren van de
koelmiddelleidingen
De interne koelmiddelleiding van de buitenunit is in de fabriek getest
op lekken. U moet alleen nog maar de externe koelmiddelleiding
van de buitenunit controleren.
Alvorens de koelmiddelleiding te controleren
Controleer of de koelmiddelleiding is aangesloten tussen de
buitenunit en de binnenunit.
Uitgebreide handleiding voor de installateur
7 Installatie
37
