Schema Van De Leidingen: Binnenunit - Daikin Altherma ERLQ004CA Uitgebreide Handleiding Voor De Installateur
Verberg thumbnails
Zie ook voor Altherma ERLQ004CA:
- Handleiding voor de installateur (116 pagina's) ,
- Uitgebreide handleiding voor de installateur (124 pagina's)
Inhoudsopgave
Advertenties
14.2

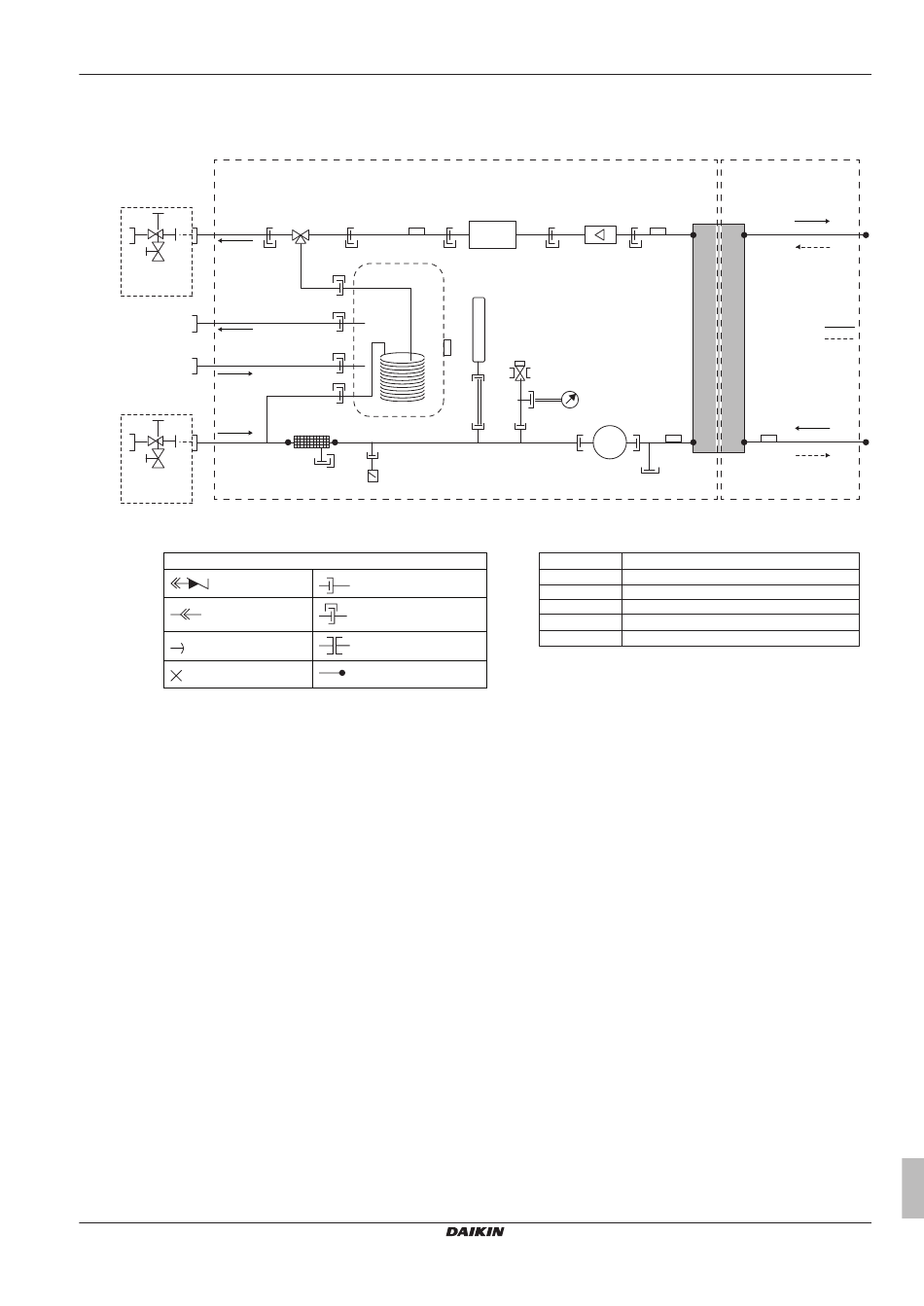

Schema van de leidingen:
Binnenunit
Waterzijde
Water ruimteverwarming/
-koeling UIT
Ter plaatse geplaatst
Afsluiter
met aftap/
vulklep
Warm tapwater:
warm tapwater uit
Warm tapwater:
koud water in
Ter plaatse geplaatst
Water ruimteverwarming/
-koeling IN
LEGENDA
Terugslagklep
Getrompte aansluiting
Verwrongen buis
Afgeknepen buis
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1D – 2018.07
3-wegs-
Back-upverwarming
R2T
klep
Warmtapwatertank
R5T
Warmtewisselaar
Filter
Ontluchting
Schroefaansluiting
Snelkoppeling
Flensaansluiting
Hardgesoldeerde aansluiting
14 Technische gegevens
Flowsensor
R1T
Expansievat
Veiligheids-
klep
Manometer
Pomp
R4T
Afvoerdop
Thermistor
Beschrijving
R5T
Tankthermistor
R4T
Inlaatwaterthermistor
R3T
Thermistor koelmiddel vloeistofzijde
R2T
Thermistor aanvoerwater back-upverwarming
R1T
Thermistor aanvoerwater warmtewisselaar
Uitgebreide handleiding voor de installateur
Koelmiddelzijde
Uitlaat koelmiddel
Inlaat koelmiddel
Platenwarmte-
wisselaar
Verdamper
Condensor
Inlaat koelmiddel
R3T
Uitlaat koelmiddel
3D089825
93
