Over deze documentatie
Inhoudsopgave
1
Over deze documentatie ............................................................ 2
1.1
Over dit document ......................................................... 2
2
Over de doos ............................................................................. 2
2.1
Onderdelen .................................................................... 2
2.2
Accessoires ................................................................... 2
3
Over de unit en opties ................................................................ 3
3.1
Mogelijke combinaties ................................................... 3
3.2
Mogelijke opties ............................................................. 3
4
Installatie van de unit ................................................................. 3
4.1
De installatieplaats voorbereiden .................................. 3
4.2
De omkasting monteren ................................................ 3
4.3
Bedrading ...................................................................... 5
4.4
De warmtepomp vastzetten ........................................... 6
4.5
De lamellen installeren .................................................. 6
4.6
De panelen en recirculatiedichting installeren ............... 8
4.7
Configuratie ................................................................... 9
4.8
Onderhoud .................................................................... 9
1 Over deze documentatie
1.1 Over dit document
Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.
De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.
Bedoeld publiek
Erkende installateurs
Technische gegevens
•
Een deel van de recentste technische gegevens is beschikbaar
op de regionale Daikin-website (publiek toegankelijk).
•
De volledige recentste technische gegevens zijn beschikbaar
op het Daikin Business Portal (authenticatie vereist).
2 Over de doos
OPMERKING
Controleer voor aanvang van de werkzaamheden de
verpakking
en
onderdelen
compleetheid van de zending.
OPMERKING
Alle onderdelen in plaatwerk zijn beschermd met
beschermfolie. Verwijder de beschermfolie van een
onderdeel pas op het moment dat het onderdeel
gemonteerd wordt.
Installatiehandleiding
2
op
beschadigingen
en
2.1 Onderdelen
De doos bevat de volgende onderdelen:
•
Grondframe profiel voorzijde (1×)
•
Grondframe profiel achterzijde (1×)
•
Grondframe profiel linkerzijde (1×)
•
Grondframe profiel rechterzijde (1×)
•
Hoekbeugels grondframe (4×)
•
Afsluitplaat grondframe (3×)
•
Ondersteuningsbalk voorzijde (1×)
•
Ondersteuningsbalk achterzijde (1×)
•
Ondersteuningsschot hoog (1×)
•
Ondersteuningsschot laag (1×)
•
Vibratiedempers (4×)
•
Bolrubber (1 m)
•
Afsluitplaat ondersteuningsframe (1×)
•
Linker staander (2×)
•
Rechter staander (2×)
•
Onderlamel (2×)
•
Tussenlamel (8×)
•
Bovenlamel (2×)
•
Dakpaneel (1×)
•
Wandpaneel links (1×)
•
Wandpaneel rechts (1×)
•
Afdichtstrips

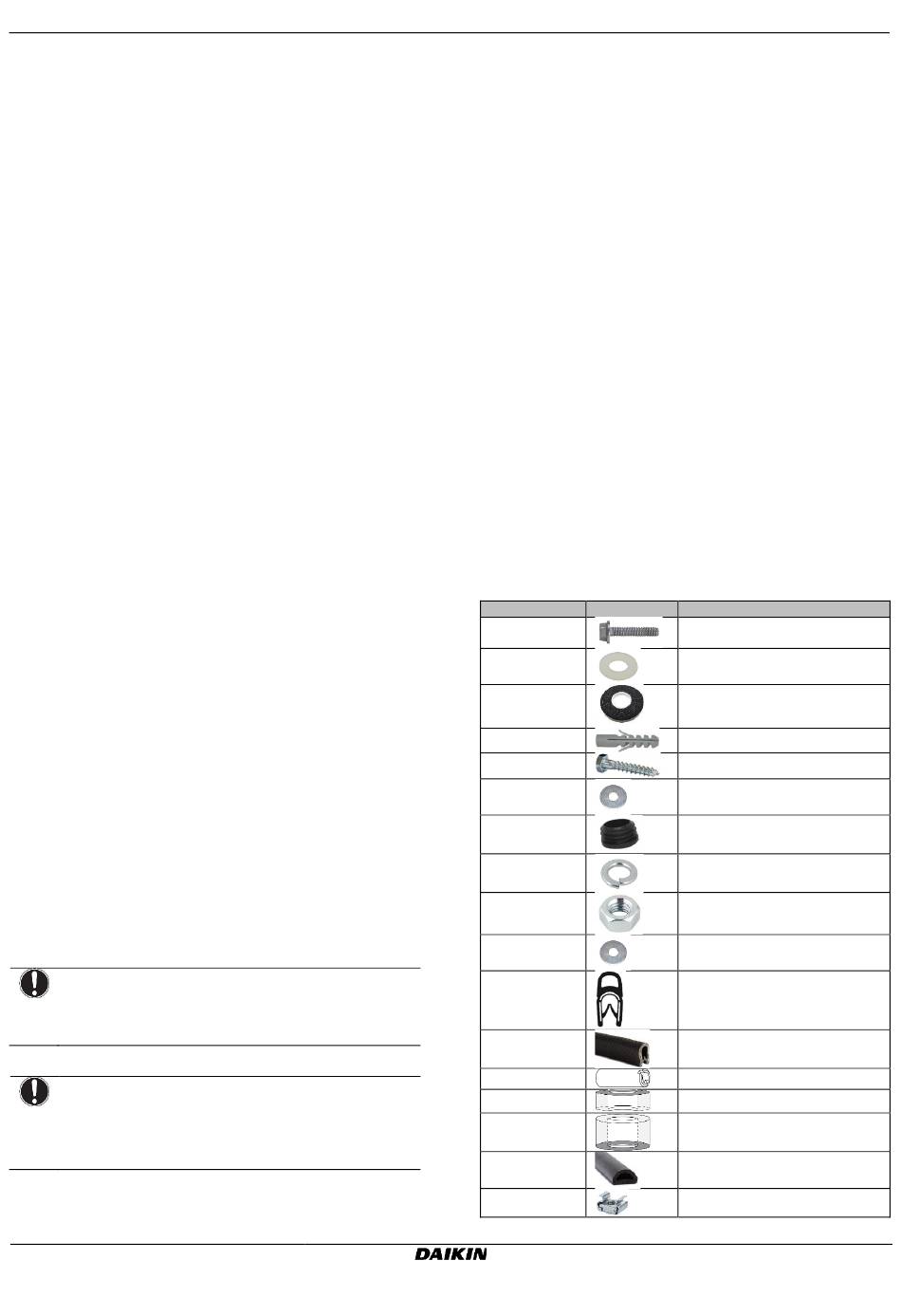

2.2 Accessoires
De doos bevat de volgende toebehoren:
(1)
Toebehoren
Afbeelding
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Beschrijving
Zelftappende bout M5×16
Onderlegring M5 nylon
DIN 125 - 1 A
Afdichtband 20 mm
Plug nylon 8×40
Houtdraadbout 6×50
Onderlegring in plaatmetaal
M6×20
Ronde afstandhouderdop
Veerring M8
Moer M8
Onderlegring in plaatmetaal
M8×30
Afwerkprofiel bol klein
U-vormig afwerkprofiel
Geleidingspen Ø8×25 M5
Afstandsbus 15×3
Afstandsbus 12×7
D-rubber spons zelfklevend
Kooimoer M5
EKLN140A1
Geluidsisolerende omkasting
4P650154-1 - 2021.03
