R
(1)
Deze handleiding verwijst naar elk onderdeel met zijn
specifieke letter van A tot R.
3 Over de unit en opties
3.1 Mogelijke combinaties
Unit
RZAG71/100/125/140N7*
RZA200/250D7Y1B
RXYSA4/5/6A7*
(1)
O = optioneel
3.2 Mogelijke opties
Afvoerbak en verwarmingstape
Voor het afvoeren van afgevoerd water.
•
Afvoerbak (EKLN140-DP)
•
Verwarmingstape (EKLN140-DPHT)
4 Installatie van de unit
WAARSCHUWING
De installatie moet worden uitgevoerd door een erkend
installateur. Installeer de geluidsisolerende omkasting met
twee personen.
WAARSCHUWING
De onderdelen kunnen scherpe randen bevatten. Draag
daarom snijbestendige werkhandschoenen tijdens de
installatie.
4.1 De installatieplaats voorbereiden
Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt
Zorg voor een horizontaal vlakke en stabiele ondergrond (beton,
bestrating, houten frame). Rondom het frame moet aan alle zijden
minimaal 1 m vrije ruimte vrijgehouden worden.
Gereedschappen
De unit kan worden geïnstalleerd met gebruik van gangbare
gereedschappen:
•
Snijbestendige werkhandschoenen
•
Kniptang
•
Stanleymes
•
Rolmaat
•
Blokhaak
•
Ontvetter
•
Schroevendraaier torx TXP25
•
(Pijp)sleutel 10
•
Sleutel 13
•
Boormachine met steenboor 8 mm (als de fundering van beton is)
EKLN140A1
Geluidsisolerende omkasting
4P650154-1 – 2021.03
Sleutel
Geluidsisolerende omkasting
O
O
O

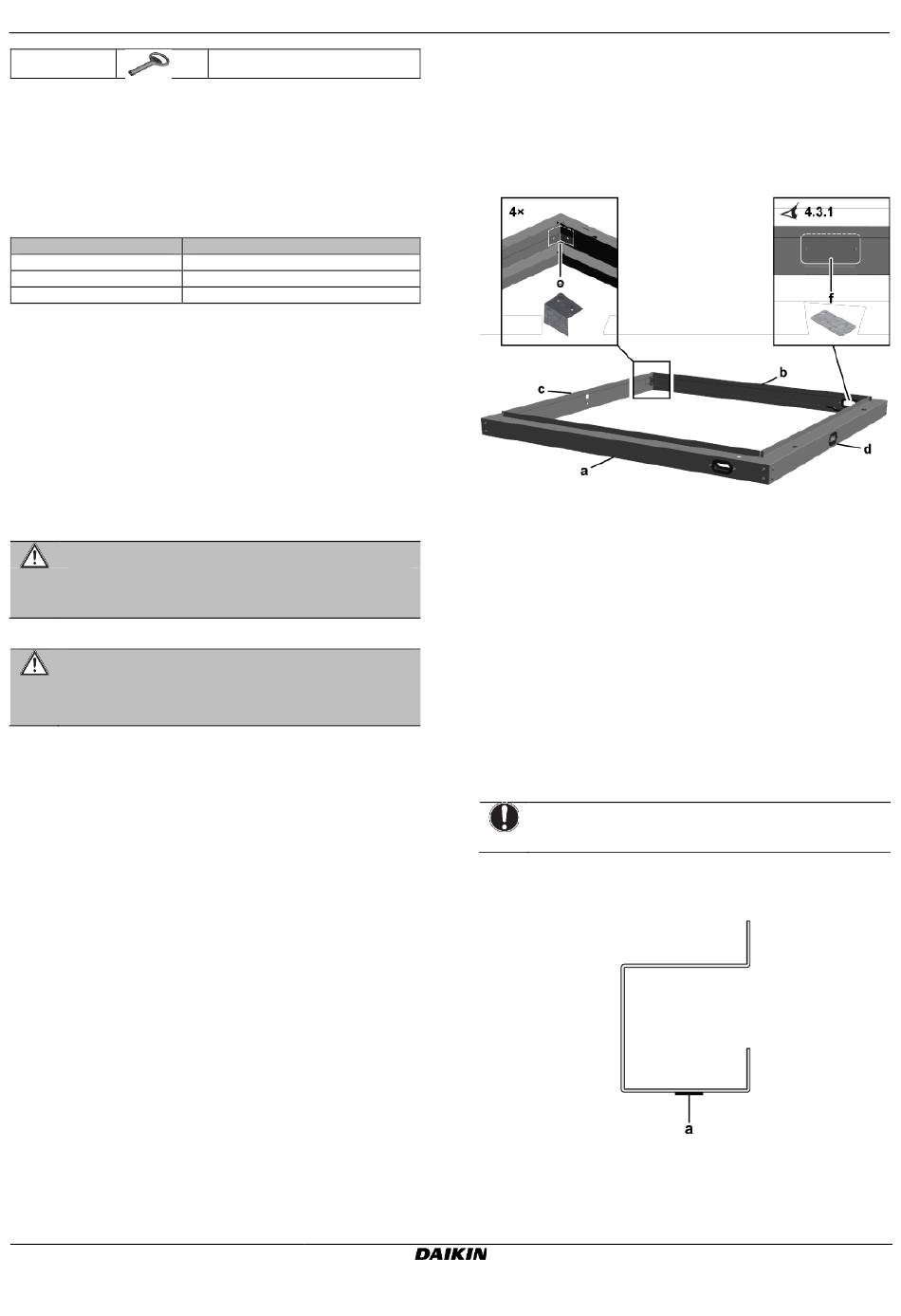

4.2 De omkasting monteren
4.2.1
Het grondframe installeren
Onderdelen
Begin met het installeren van het grondframe, dat bestaat uit de
volgende onderdelen:
(1)
a
b
c
d
e
f
Installeer het grondframe
Het grondframe bestaat uit 4 rechte stukken (a~d) en 4 hoeken (e).
De 4 rechte stukken hebben uitsparingen aan de uiteinden om in
elkaar te schuiven.
1.
Kantel de hoekbeugels in de hoeken.
2.
Zet de hoeken vast met M5 zelftappende schroeven (toebehoren
A) en onderlegringen (toebehoren B).
OPMERKING
Draai ze handvast (maximaal aanhaalkoppel = 5 Nm).
3.
Breng 1 strook afdichtband (toebehoren C) aan op de onderzijde.
Plak die midden in het profiel. Onderbreek het rubber aan de
afwateringsgaten (2×).
a
Afdichtband (toebehoren C)
4.
Lijn het grondframe loodrecht uit - dit gaat het best met een grote
blokhaak.
staan (90°).
Over de unit en opties
Grondframe profiel voorzijde
Grondframe profiel achterzijde
Grondframe profiel linkerzijde
Grondframe profiel rechterzijde
Hoekbeugels voor grondframe
Afsluitplaat grondframe
De hoeken moeten precies loodrecht op elkaar
Installatiehandleiding
3
