Installatie van de unit
5.

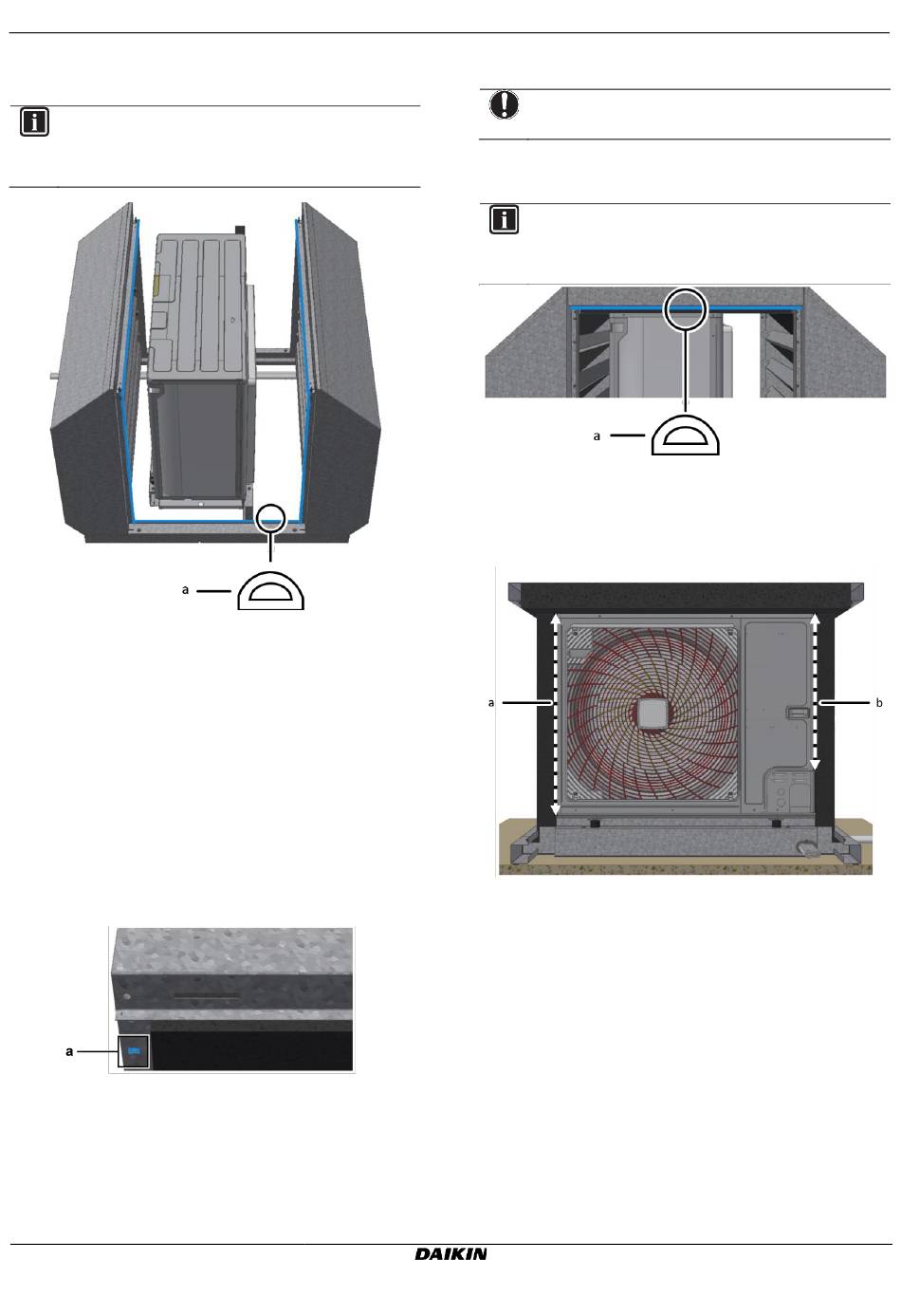

Breng het zelfklevende D-rubber (toebehoren P) aan op alle
randen. Monteer het rubber gelijk met de buitenkant van de
plaatrand.
INFORMATIE
Droog en ontvet de staalplaat voor een goede hechting
van het D-rubber. Knip het rubber met een schaar op
lengte.
a
Zelfklevend D-rubber
4.6 De panelen en recirculatiedichting
installeren
Onderdelen
•
Dakpaneel
•
Wandpaneel links
•
Wandpaneel rechts
•
Afdichtstrips
Het dakpaneel installeren
1.
Breng de 4 kooimoeren (toebehoren Q) via de binnenkant op het
dakpaneel aan zodat het paneel aan de buitenzijde vlak is.
a
Kooimoer
2.
Plaats het dakpaneel. Het dakpaneel moet precies over de 4
geleidingspennen (toebehoren M) worden geleid.
Installatiehandleiding
8
3.
Zet het dakpaneel vast met ALLEEN 4× M5 zelftappende
schroeven (toebehoren A).
OPMERKING
Draai ze handvast (maximaal aanhaalkoppel = 5 Nm).
4.
Breng het zelfklevende D-rubber (toebehoren P) aan op beide
randen van het dakpaneel. Monteer het rubber gelijk met de
buitenkant van de plaatrand.
INFORMATIE
Droog en ontvet de staalplaat voor een goede hechting
van het D-rubber. Knip het rubber met een schaar op
lengte.
a
Zelfklevend D-rubber
De wandpanelen installeren
1.
Breng de zelfklevende afdichtstrips aan op beide zijden van de
warmtepomp.
a
Afdichtstrip links. Breng aan over de volledige hoogte van de
warmtepomp (zie stippellijn).
b
Afdichtstrip rechts. Breng alleen aan over de lengte van de
servicedeur (zie stippellijn).
2.
Duw de rest van de afdichtstrip tussen het profiel van het
grondframe.
EKLN140A1
Geluidsisolerende omkasting
4P650154-1 – 2021.03
