10. Maak de voorste ondersteuningsbalk aan de vloer vast met de
houtdraadbouten (toebehoren E), onderlegringen in plaatmetaal
(toebehoren F) en pluggen (toebehoren D) als u werkt op een
steenachtige ondergrond.

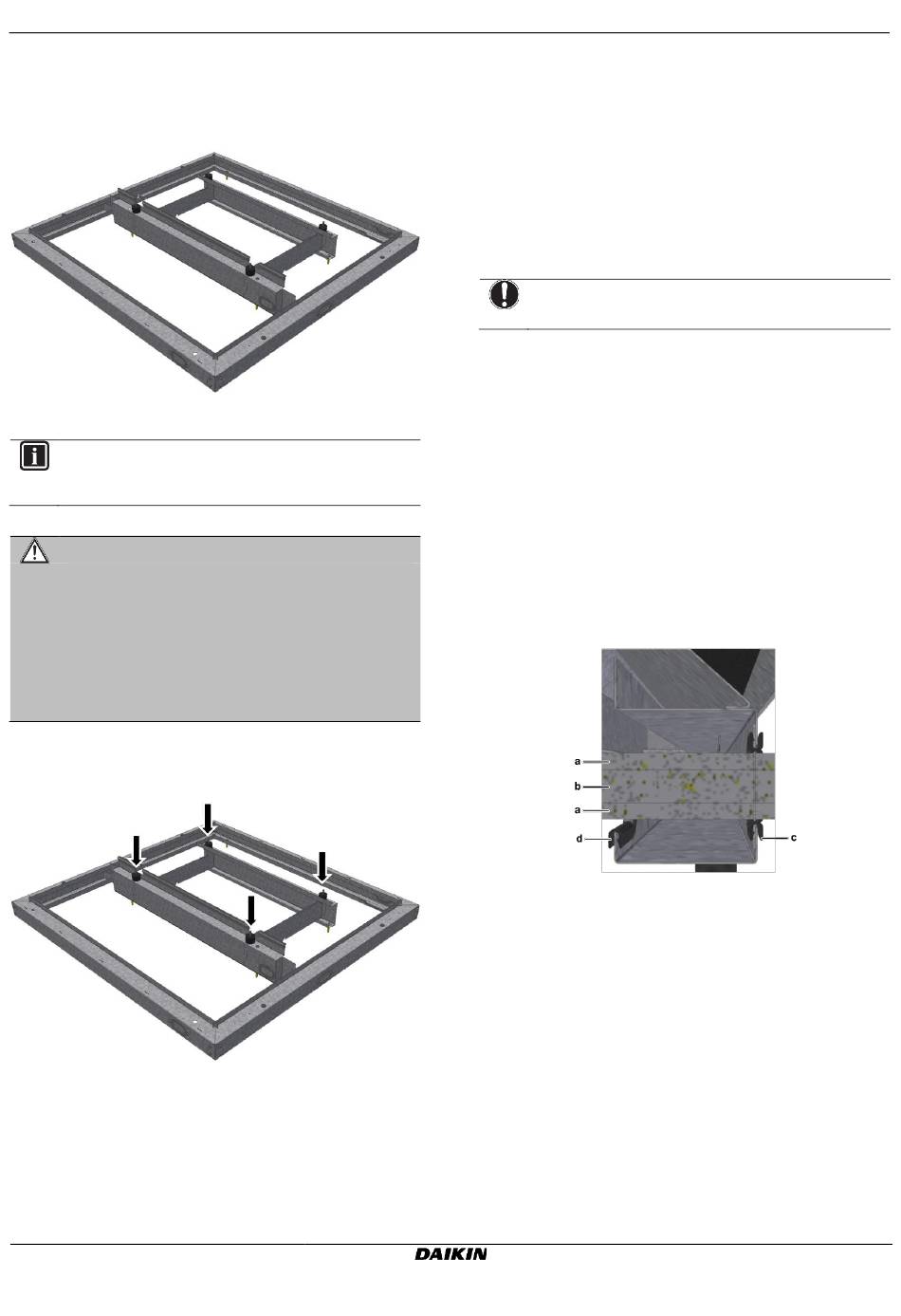

Resultaat
4.2.3
De warmtepomp installeren
INFORMATIE
Raadpleeg de handleiding van de warmtepomp voor
details over de installatie van de warmtepomp.
VOORZICHTIG
Wanneer u de geluidsisolerende omkasting op een
bestaande unit installeert, MOETEN de bedrading en de
koelmiddelleidingen door een van de 3 reeds voorziene
openingen in het grondframe van de omkasting worden
gevoerd.
Voer ALTIJD de volgende taken uit: pomp de unit leeg,
sluit de afsluiters, koppel leidingen en bedrading los en
sluit die tot slot allemaal weer aan nadat u ze door een van
de openingen hebt gevoerd.
Zie ook de installatiehandleiding van de unit.
1.
Zet de achterste ondersteuningsbalk indien nodig vast met
houtdraadbouten (toebehoren E) en onderlegringen (toebehoren F).
2.
(Optioneel) Gebruik bij een steenachtige ondergrond de pluggen
(toebehoren D).
EKLN140A1
Geluidsisolerende omkasting
4P650154-1 – 2021.03
3.
Plaats de warmtepomp op de vibratiedempers en verbind deze
achtereenvolgens
met
(toebehoren J), veerring (toebehoren H) en moer (toebehoren I).
4.3 Bedrading
4.3.1
De bedrading voorbereiden
1.
Kies de gewenste doorgang in het grondframe voor de leidingen
en elektrische bedrading.
2.
Sluit de andere openingen af met de meegeleverde afsluitplaten
voor het grondframe. Zet vast met M5 zelftappende schroeven
(toebehoren A) en onderlegringen (toebehoren B).
OPMERKING
Draai ze handvast (maximaal aanhaalkoppel = 5 Nm).
3.
Als de kabels via de grond naar binnen komen, kunnen alle
openingen worden afgedicht.
4.3.2
De bedrading plaatsen
1.
Plaats het kleine ronde afwerkrubber (toebehoren K) in de
opening waar de kabels doorheen lopen voor een optimale
afdichting tussen de openingen en de leidingen/kabels.
2.
Snijd het ronde afwerkrubber met een stanleymes op de juiste
afmeting en plaats dit aan de binnenzijde van de opening.
3.
Plaats een strook U-vormig afwerkrubber (toebehoren L) aan de
binnenzijde van het grondframe om beschadigingen aan de
leidingen en kabels te voorkomen.
4.
Trek de leidingen en elektrische kabels er doorheen.
5.
Voer de leidingen en elektrische kabels door de ingang in de
bodem (onderzijde) van de warmtepomp om knikken in de
leidingen te voorkomen.
a
Isolatie
b
Koelmiddelleidingen
c
Afwerkprofiel bol klein (toebehoren K)
d
U-vormig afwerkprofiel (toebehoren L)
Installatie van de unit
de
onderlegring
in
plaatmetaal
Installatiehandleiding
5
