3
Bediening
3
Bediening
3.1
Elementen van het bedieningspaneel
Achter de plaat voor de regeling bevindt zich de basiscontroller (BC10),
die de basisbediening van de CV-installatie of de CV-ketel Logano plus
GB402 mogelijk maakt.
Indien uw CV-installatie uit meerdere CV-ketels bestaat
(cascadesysteem), dient u de instellingen op het regel-
toestel van elke CV-ketel uit te voeren.
▶ Klep van het regeltoestel omhoog klappen, om het bedieningspaneel
van de basiscontroller te kunnen bereiken.
2 3
4
1
12 11 10 9 8

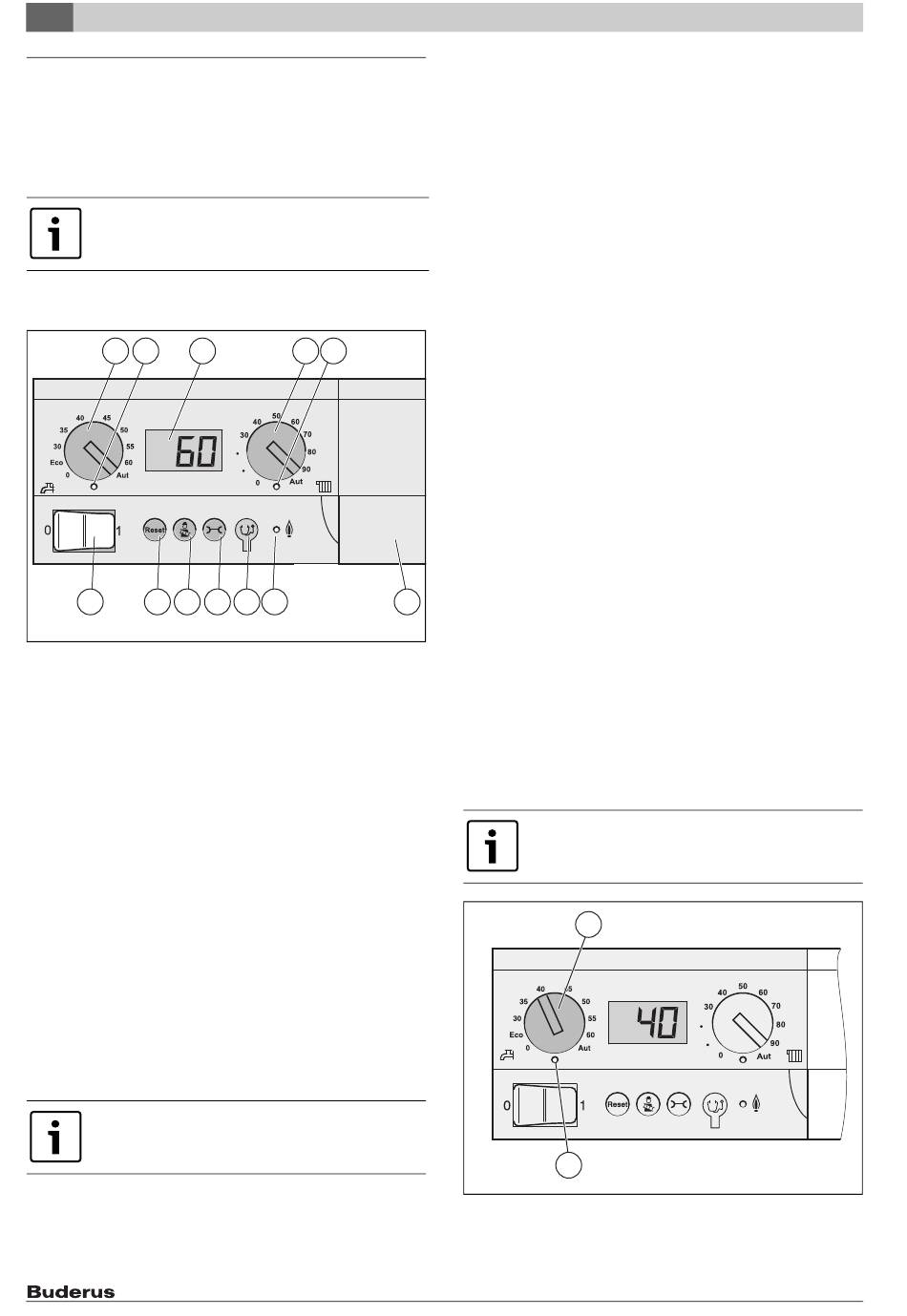

Afb. 2
Bedieningselementen op de basiscontroller BC10
[1]
Bedrijfsschakelaar (aan/uit)
[2]
Draaiknop voor de streefwaarde voor het warm water
[3]
LED „Warmwaterbereiding"
[4]
Display voor de statusindicatie
[5]
Draaiknop voor maximale ketelwatertemperatuur
[6]
LED „Warmtevraag"
[7]
Afdekking van de insteekplaats voor bedieningseenheid RCxx
[8]
LED „Brander" (Aan/Uit)
[9]
Aansluitstekker voor de diagnosestekker
[10] Toets „Statusaanduiding"
[11] Toets „Schoorsteenveger" voor rookgastest en handmatige modus
[12] Toets „Reset" (ontstoringstoets)
Bedrijfsschakelaar
Door middel van de netschakelaar [1] de CV-ketel aan- en uitschakelen.
Toets "Reset"
Opnieuw starten van de CV-ketel in geval van een storing met behulp van
de toets „reset" [12].
Dit is alleen noodzakelijk bij vergrendelende storingen (display knip-
pert). Blokkerende fouten worden automatisch teruggezet, als de oor-
zaak is verholpen. Op het display verschijnt „rE", terwijl de reset
uitgevoerd wordt.
Wanneer de brander na het terugzetten van de storing weer
in storing gaat, zie hoofdstuk 6. Eventueel de erkende in-
stallateur opdracht geven de storing op te lossen.
d-toets "Schoorsteenveger"
Door middel van de toets d [11] kan het CV-toestel in het handbedrijf
worden geschakeld, wanneer b.v. de regeling van de CV-installatie (b.v.
bedieningseenheid) defect is ( tab. 5, pagina 8).
6
e-toets "Statusaanduiding"
Met de toets e [10] kan de actuele ketelwatertemperatuur, de actuele
werkdruk enz. op het display worden getoond ( tab. 4, pagina 7).
Aansluitmogelijkheid voor de diagnosestekker
Hier kan de installateur een diagnosestekker (Service Tool) aansluiten [9].
LED „Brander" (Aan/Uit)
De LED „Brander" (aan/uit) [8] signaleert de bedrijfstoestand van de
brander.
Wanneer de brander in bedrijf is en het ketelwater wordt opgewarmd,
brandt de LED. Wanneer het ketelwater binnen het gewenste tempera-
tuurbereik ligt of er geen warmtevraag is, brandt de LED niet.
LED „Warmtevraag"
Wanneer de regeling een warmtevraag heeft, brandt de LED „Warmte-
5 6
vraag" [6] (bijv. wanneer de te verwarmen ruimtes te koud worden).
Draaiknop voor maximale ketelwatertemperatuur
Door middel van de draaiknop voor de maximale temperatuur van het ke-
telwater [5] kunt u de bovenste grenstemperatuur van het ketelwater in-
stellen ( hoofdstuk 3.2.2). De eenheid is °C.
Display
Op het display [4] kunt u de status en de waarden van de CV-installatie
aflezen. Wanneer er een storing aanwezig is, toont het display direct de
fout in de vorm van een storingscode. Bij een vergrendelende fout knip-
pert de statusindicatie.
Draaiknop voor de streefwaarde voor het warm water
Geef met de draaiknop „streefwaarde tapwater" [2] de gewenste tapwa-
7
tertemperatuur in ( hoofdstuk 3.2.1). De eenheid is °C.
6 720 617 694-01.1RS
LED „warmwaterbereiding"
Wanneer een warmtevraag bij het tapwater optreedt, brandt de LED
„tapwatervoorziening" [3], (bijv. wanneer warm/heet water nodig is).
3.2
3.2.1
▶ Geef met de draaiknop „streefwaarde warmwater" [1] de gewenste
Afb. 3
Temperaturen instellen
Streefwaarde van het warmwater aangeven
warmwatertemperatuur in de warmwaterboiler in.
De LED [2] onder de draaiknop licht op wanneer warm-
water wordt bijverwarmd of de warmwatertemperatuur
onder de streefwaarde ligt (warmtevraag).
1
2
Draaiknop „streefwaarde warm water"
Logano plus GB402 – 6 720 642 926 (2013/05)
6 720 617 694-04.1RS
