Buderus Logano plus GB125 Installatie- En Onderhoudshandleiding
Condensatieketel voor stookolie, met brander logatop be
Gerelateerde Handleidingen voor Buderus Logano plus GB125
Samenvatting van Inhoud voor Buderus Logano plus GB125

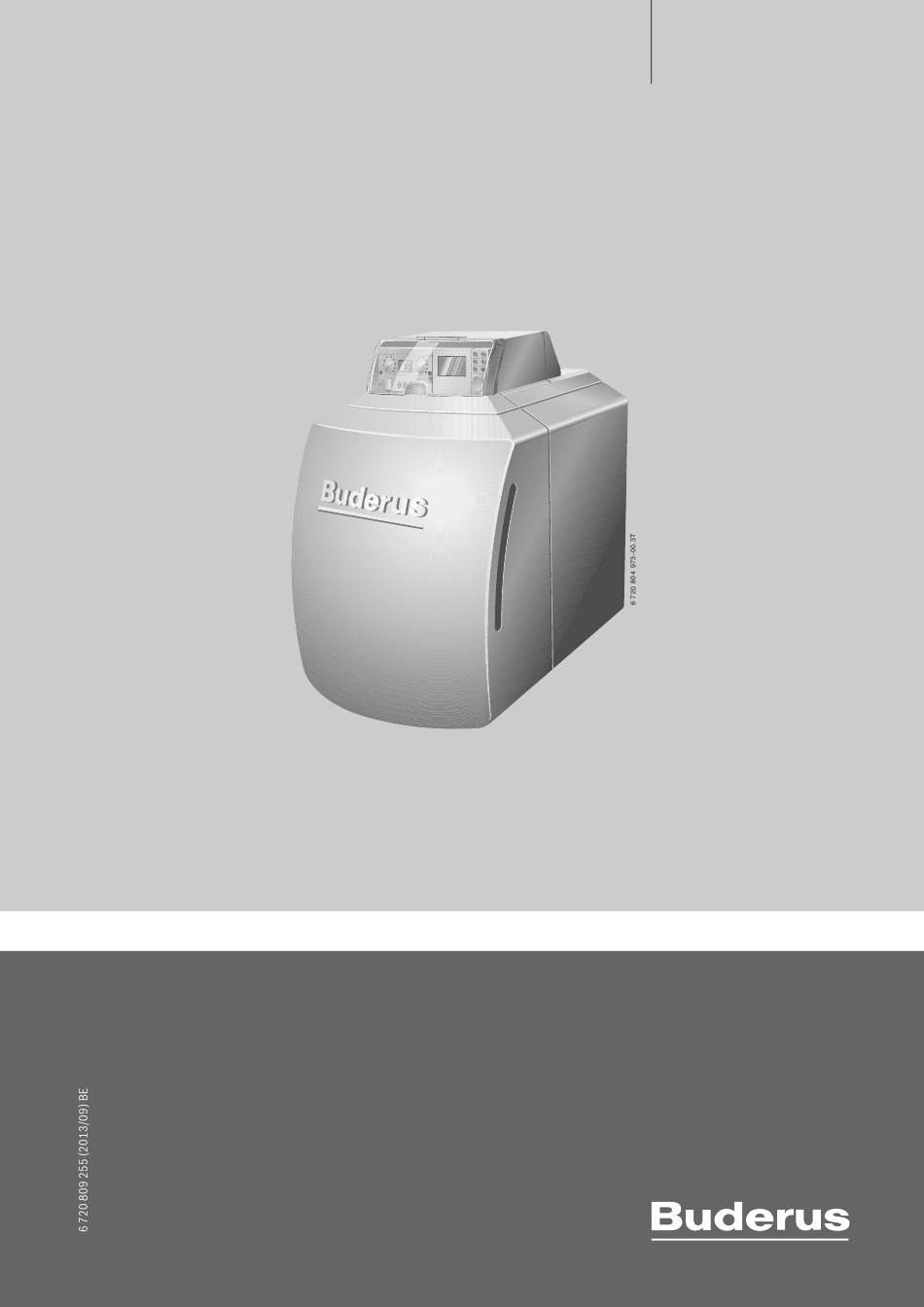

- Pagina 1 Condensatieketel voor stookolie auto menu info Installatie- en onderhoudshandleiding voor de installateur Logano plus GB125 met brander Logatop BE Voor installatie en onderhoud zorgvuldig lezen.
- Pagina 2 Deze handleiding bevat belangrijke informatie over een veilige en goede installatie, inbedrijfstelling en onderhoud van de ketel. De condensatieketel voor stookolie Logano plus GB125 met brander Lo- gatop BE wordt hierna ketel genoemd. Dit installatie- en onderhoudsvoorschrift richt zich tot de vakman, die –...
- Pagina 3 6.3.2 Sokkel monteren (toebehoren) ....18 Ketel positioneren en uitlijnen ....18 Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 4 Trefwoordenregister ....... . 43 keerd. Aanvullende symbolen Symbool Betekenis ▶ Handeling Verwijzing naar een andere plaats in het document • Opsomming – Opsomming (2 niveau) Tabel 1 Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 5 ▶ Waarborg dat kinderen de ketel niet zonder toezicht bedienen of er- mee spelen. ▶ Waarborg dat alleen personen toegang hebben, die in staat zijn, de ketel deskundig te bedienen. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 6 Gebruik volgens de voorschriften De Logano plus GB125 is voor gebruik als condensatieketel voor woon- ruimteverwarming en warmwaterbereiding bedoeld. ▶ Respecteer de specificaties op de typeplaat en de technische gege- vens (...
- Pagina 7 Voorbeeld: beveiligingsgrens (STB) = 100 °C, maximaal mogelijke aanvoertemperatuur = 100 – 18 = 82 °C. De beveiligingsgrens moet overeenstemmen met de specifieke nationale vereisten. Informeer voor de inbouw van de oliegestookte condensatieketel en de rookgasafvoer- buizen bij de verantwoordelijke autoriteiten of er bezwaren bestaan. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 8 Bij afwijkingen van de genoemde bedrijfsomstandighe- den, kunnen er storingen optreden. Bij sterke afwijkin- gen kunnen afzonderlijke componenten of de ketel worden beschadigd. ▶ Respecteer de gegevens op het typeplaatje. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 9 ▶ Voer verbrandingslucht uit sectoren aan, waar geen verontreiniging met halo- geenkoolwaterstofverbindingen bestaat. Respecteer: • Buderus Catalogus verwarmingstechniek Duitsland, werkblad K 3 in de catalo- Ventilatoren die lucht uit de opstellings- – ▶ Tijdens het branderbedrijf geen mechanische luchtverplaatsingseenheid...
- Pagina 10 TR Temperatuurbeveiliging door 100 °C veiligheidstemperatuurbegrenzer (STB) Waterkwaliteit – ▶ Voor het vullen en aanvullen van het cv-water alleen water in drinkwaterkwaliteit gebruiken. Tabel 11 Hydraulisch systeem en waterkwaliteit Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 11 18, 22, 30 35 Restopvoerhoogte Maximaal toegestane aanzuigweer- 6 720 804 973-14.1T stand aan luchtaanzuigaansluiting Afb. 5 Aansluitsteun voor luchttoevoer en rookgasafvoer monteren Tabel 13 Onwerptypen voor C Meetopening luchttoevoer Meetopening rookgasafvoer Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 12 Concentrische systemen voor luchttoevoer en rookgasafvoer conform ding van de luchttoe- tab. 16, pagina 14 voer en rookgasafvoer verticaal boven het dak. De uitmondin- gen bevinden zich dicht bij elkaar in het- zelfde drukbereik. Tabel 15 Installatiemogelijkheden Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 13 Rookgasaf- voerbuis in schacht, verbrandingslucht- toevoer door de schacht. De verbran- dingsluchttoevoer en de rookgasafvoer zijn onderdeel van de stookinstallatie. Tabel 15 Installatiemogelijkheden Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 14 20,0 Tabel 16 Maximum lengte van de rookgasleiding [Variante 1] Ingang schoorsteen: 1 bocht, verbindingsstuk L=1,5 m [Variante 2] Ingang schoorsteen: 1 bocht, verbindingsstuk L=1,5 m, 1 bocht 90°, 1 T-stuk Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 15 Wanneer de toegevoerde lucht wordt aangezogen via het dak, hoeft er geen geluid- De sokkel is als toebehoren bij de fabrikant verkrijgbaar. demper geplaatst te worden. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 16 ( hoofdstuk 6.3.1, pagina 18). 6 720 804 973-26.1T Het transportwagentje kan bij onze vertegenwoordigin- Afb. 8 Demonteer de branderdeur gen worden besteld. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 17 ▶ Draai de bouten kruisgewijs aan (circa 10 Nm). ▶ Breng de net-, sensor- en communicatieleiding weer op de SAFe aan. Monteer bij een gesloten werking bovendien ook de slang voor de verbrandingslucht. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 18 6 720 804 973-31.1T Afb. 15 Stelvoeten aan de sokkel monteren (hoogte 140 mm) ▶ Kantel de ketel met behulp van een transportmiddel ( afb. 10, pagina 16). ▶ Rail afschroeven. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 19 Afdekplaat voor de muur Meetopening rookgasafvoer Kunststof koppelsysteem DN60 Concentrische lucht-rookgas-aansluitmof Geluiddemper ▶ Bevestig de slang voor de verbrandingslucht met een klem aan de Luchtslang Santo SL DN63 concentrische lucht-rookgas-aansluiting. Meetopening Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 20 EL (S-gehalte < 50 ppm) tot een ketelver- mogen van 200 kW de neutralisatie komen te vervallen. Bindende informatie over de noodzaak van neutralisatie- systemen kunt u van de plaatselijke autoriteiten krijgen. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 21 Retour boiler G 1 Afb. 26 Ontluchter aansluiten op de veiligheidsaanvoer (maten in mm) Vlakke dichting T-stuk VSL Aanvoer veiligheidsleiding Kapje Overgangsstuk G 1¼ naar R 1 voor leidingen op de montage- plaats Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 22 – Bij een boileropstelling links: VS2-aansluiting gebruiken. opzichte van de waterruimte van de ketel. ▶ Sluit de niet gebruikte aansluiting VS af met stop R1. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 23 ▶ Zorg ervoor, dat alle leidingen geplaatst werden in de Afb. 31 Warmtewisselaar ontluchten voorziene kabeldoorvoeren of op de isolatie van de Ontluchtingsventiel (vierkante spindel 5 mm) op warmtewisse- ketel. laar (condensatiewarmtewisselaar) Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 24 ▶ Borg de afdekkap van het regeltoestel met 2 schroeven. ▶ Ontlucht de verwarmingsinstallatie tijdens het vullen. ▶ Bevestig de achterste ketelafdekkap met 2 schroeven. ▶ Plaats de aansluitkap op de achterste ketelafdekkap en bevestig deze met 2 schroeven Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 25 ▶ Monteer de slang voor de verbrandingslucht van de brander. ▶ Ga voor de verdere inbedrijfname te werk conform de procedure ▶ Netstekker op de digitale branderautomaat aansluiten. voor de branderinbedrijfname. ▶ Respecteer de documentatie van de brander. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 26 – bedrijfsmodus automatisch – gewenste kamertemperatuur – gewenste warmwatertemperatuur – gewenst cv-programma Informatie betreffende de bediening, bijvoorbeeld in- stelling van de temperaturen, kunt u in de documentatie van de bedieningseenheid vinden. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 27 Deskundige inbedrijfname bevestigen. Firmastempel / handtekening / datum Tabel 21 Inbedrijfstellingsprotocol ▶ Informeer de klant over de juiste brandstof en vul deze in de tabel in ( bedieningshandleiding van de ketel). Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 28 In de zomermodus is de verwarming uitgeschakeld stroom! (LED uit). ▶ Schakel bij gevaar de cv-noodschakelaar voor de stookruimte uit of scheidt de installatie via de huisze- kering van het net. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 29 (voorinstelling) heid (bijvoorbeeld RC300/ RC200). Wanneer er geen bedieningseenheid is aange- sloten, geldt er een warmwa- tertemperatuur van 60 °C. Tabel 23 Instellingen op de draaischakelaar voor de warmwaterstreef- temperatuur Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 30 ▶ Aansluitingen aan beide toestellen con- branderautomaat. troleren. ▶ Controleer de communicatieleidingen. Tabel 24 Mogelijke statusindicaties 1) Standaardindicatie voor deze bedrijfstoestand. Deze weergave verschijnt pas nadat er gedurende 5 minuten geen enkele toets werd ingedrukt. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 31 Om de storing te resetten: ▶ Druk de toets Reset c in. rE wordt getoond, terwijl de reset wordt uitgevoerd. Het is enkel moge- lijk een reset uit te voeren als er een storing is. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 32 Instelbereik Basisinstelling Nadraaitijd pomp F 1... 60 min 5 min 24 h (010) Deze instelling is bij tempe- ratuurregeling via een ka- merthermostaat zinvol. Tabel 26 Nadraaitijd pomp F Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 33 ▶ Netstekker op de digitale branderautomaat lostrekken. Wanneer de branderdeur naar de linkse bevestiging werd omgebouwd: ▶ Naast de netstekker ook de communicatie- en sens- orkabel van de digitale branderautomaat aftrekken. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 34 ▶ Verwarm de ketel naar een keteltemperatuur van minimaal 70 °C. Afb. 57 Warmtewisselaarsysteem ▶ Stel de cv-installatie buiten bedrijf. Snelsluitingen ▶ Laat de ketel afkoelen, open de branderdeur. Reinigingsdeksel ▶ Borstel de rookgaskanalen door. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 35 ▶ Afdichting van het reinigingsdeksel controleren en beschadigde of uitgeharde afdichtingen vervangen. Voor een extra natte reiniging: ▶ Ga te werk zoals beschreven bij de reiniging met de reinigingsbor- stels Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 36 ▶ Condensresten en afzettingen verwijderen, daarvoor indien nodig de rookgasaansluiting losmaken. Snelsluitingen ▶ Opvangbak onder de aansluiting van de condensbak plaatsen. Reinigingsdeksel ▶ Spoel de condensbak via natte reiniging via het warmtewisselaarsy- steem ( hoofdstuk 11.4, pagina 34). Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 37 OPMERKING: Schade aan de installatie door materiaal- spanningen als gevolg van temperatuurverschillen! ▶ CV-installatie alleen in koude toestand vullen (de aanvoertemperatuur mag maximaal 40 °C zijn). Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 38 11. Instellingen van het regeltoestel controleren ( documentatie regeltoestel). 12. Eindcontrole van de inspectiewerkzaamheden, noteer daarvoor de meet- en controleresultaten. Vakkundige inspectie bevestigen. Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ handtekening handtekening handtekening Tabel 28 Inspectieprotocol - pagina 1 Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 39 Tabel 29 Inspectieprotocol - pagina 2 Wanneer er tijdens de inspectie een situatie wordt ge- constateerd waardoor onderhoudswerkzaamheden no- dig zijn: ▶ Onderhoudswerkzaamheden naar behoefte uitvoe- ren. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 40 Datum: ________ Datum: ________ Datum: ________ Datum: ________ Datum: ________ Datum: ________ Datum: ________ Datum: ________ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ handtekening handtekening handtekening handtekening handtekening handtekening handtekening handtekening Tabel 31 Onderhoudsprotocol - deel 2 Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 41 ▶ Wanneer opnieuw in bedrijf nemen niet mogelijk is, de cv-installatie beveiligen tegen bevriezing. Daar- voor indien nodig de verwarmings- en warmwaterlei- ding aftappen op het laagste punt van de installatie. ▶ Warmtewisselaar aftappen. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 42 Sensor aanvoertemperatuur 6 720 804 973-55.1T Afb. 67 Sensorkarakteristiek - aanvoertemperatuursensor kΩ Weerstand °C Temperatuur Als aanvoertemperatuursensor worden 2 gelijksoortige, zogenaamde dubbele sensoren gebruikt, die in het sen- sorhuis zijn ingebouwd. Logano plus GB125 – 6 720 809 255 (2013/09)
- Pagina 43 ..........Netaansluitspanning ..........Nominaal vermogen ...... Ommanteling van de branderdeur verwijderen ........Onderhoud, behoefteafhankelijk ..........Onderhoudsinterval ........Onderhoudswerkzaamheden ............ Opstellingsruimte ..........Originele onderdelen ........... Protocol, inbedrijfstelling ........ Protocollen, inspectie en onderhoud Logano plus GB125 – 6 720 809 255 (2013/09)
