e
[2]
2
functiemodule
[3]
Klemmenstrook gascondensatieketel
[4]
BUS-kabel
[5]
Netkabel
6.11
Boilerlaadpomp aansluiten
Wanneer de boiler in een secundaire groep of achter een platenwisselaar
wordt geïnstalleerd, kan de voeding van de boilerpomp op de gascon-
densatieketel worden aangesloten. Hierdoor schakelt de pomp automa-
tisch mee met de warmwatervraag.
▶ Boilerlaadpomp met de grijze connector van de klemmenstrook
[1]verbinden.
1 1

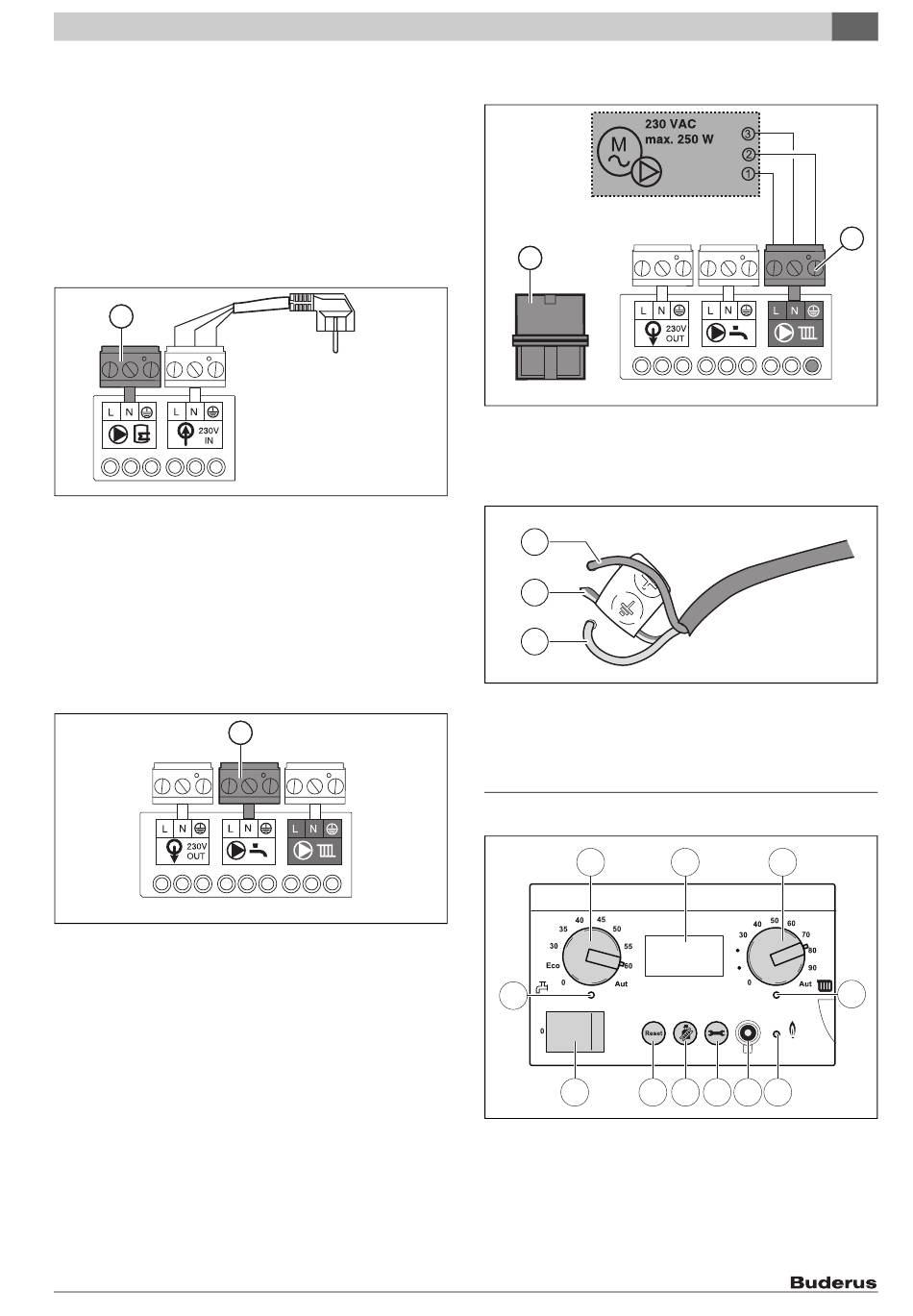

Afb. 41 Aansluiting van de boilerlaadpomp
6.12
Warmwatercirculatiepomp aansluiten
Wanneer een circulatieleiding wordt gebruikt, kan de warmwatercircula-
tiepomp op de gascondensatieketel worden aangesloten. De warmwa-
tercirculatiepomp wordt door de op de gascondensatieketel
aangesloten regelaar bestuurd.
▶ Aan de hand van de bij de regelaar meegeleverde bedieningshandlei-
ding controleren, of deze functie wordt ondersteund.
▶ De warmwatercirculatiepomp met de lila connector van de klemmen-
strook [1]verbinden.
Afb. 42 Aansluiting van de warmwatercirculatiepomp
6.13
Pomp aansluiten
Met aansluitgroep:
▶ Stuursignaalkabel van de pomp met de witte connector van de klem-
menstrook [1]verbinden.
▶ Groene connector [2] van de klemmenstrook verwijderen.
▶ Voedingskabel van de pomp op de klemmenstrook aansluiten [2].
▶ Beide kabels met de vooraf aan de kabels gemonteerde trekontlas-
tingen bevestigen.
Zonder aansluitgroep:
▶ (Meegeleverde) trekontlasting over de voedingskabel van de pomp
schuiven.
Logamax plus GB162-70/85/100 V2 – 6720813438 (2021/07)
6 720 807 034-022.1TD
1 1
6 720 807 034-021.1TD
▶ Netkabel van de pomp met de groene connector van de klemmen-
strook [2] verbinden.
1 1
Afb. 43 Aansluiten van de pomp
6.14
Netstekker monteren (indien niet voorgemonteerd)
▶ Netstekker ( afbeelding 1, [5]) aan de netkabel van de gasconden-
satieketel monteren.
1
2
3
Afb. 44 Montage van de netstekker
[1]
nul (blauw)
[2]
aarde (groen/geel)
[3]
fase (bruin)
7
Bediening
10
888
11
1
1
2
Afb. 45 Bedieningspaneel
[1]
Aan/uit-schakelaar
[2]
Resettoets
[3]
Schoorsteenvegertoets
[4]
Info-toets
[5]
Diagnosestekker
[6]
LED "Branderstatus"
Bediening
7
N
PE
L
2
6 720 807 034-020.1TD
6 720 807 034-075.1TD
9
8
7
3
4 5
6
7746800108-46.1TD
