Controle van het watervolume en de voordruk in het
expansievat
De unit is uitgerust met een expansievat van 10 liter met een
standaardvoordruk van 1 bar.
Omwille van de goede werking van de unit moet de voordruk van het
expansievat mogelijk worden aangepast en moeten het minimale en
maximale watervolume worden gecontroleerd.
1
Controleer of het totale watervolume in de installatie, met
uitzondering van het interne watervolume van de unit, minimum
20 l bedraagt. Zie
"Technische specificaties" op pagina 26
het interne watervolume van de unit.

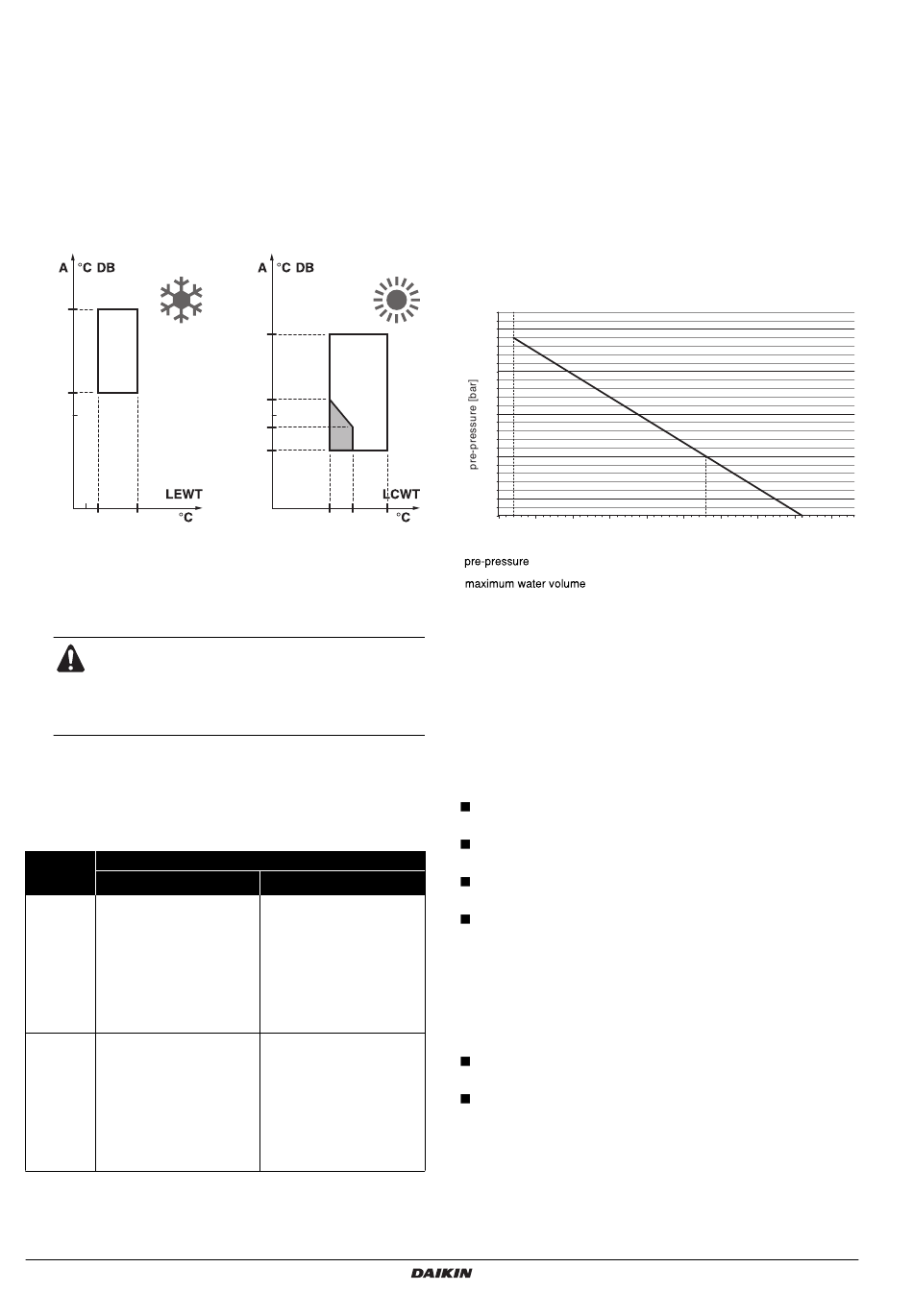

Werkingsbereik
46
20 l
H
O
2
10
0
0
5
22
A
Buitentemperatuur
°C DB
°C droge bol
LEWT
Watertemperatuur verdamperuitlaat
LCWT
Watertemperatuur condensoruitlaat
Dit minimale watervolume zal een goed resultaat
produceren voor de meeste toepassingen.
Maar voor kritieke processen of in ruimten met een
grote warmtebelasting kan een extra watervolume
vereist zijn (40 l).
2
Bepaal aan de hand van de onderstaande tabel of de voordruk
van het expansievat moet worden aangepast.
3
Bepaal aan de hand van de onderstaande tabel en instructies of
het totale watervolume in de installatie kleiner is dan het
maximaal toegelaten watervolume.
Hoogte-
verschil
(a)
≤280 l (EWAQ)
installatie
Geen aanpassing van voordruk
≤7 m
vereist.
Vereiste acties:
• voordruk moet worden
verhoogd, bereken volgens
"Voordruk van het
expansievat berekenen"
>7 m
• controleer of het
watervolume kleiner is dan
maximaal toegelaten (aan de
hand van onderstaande
grafiek)
(a) Hoogteverschil installatie: hoogteverschil (m) tussen het hoogste punt van het
watercircuit en de unit. Als de unit zich op het hoogste punt van de installatie
bevindt, wordt de installatiehoogte beschouwd als zijnde 0 m.
Montagehandleiding
9
voor
35
20 l
H
O
2
7
0
–5
40 l
40 l
–15
0
25
35
50
Watervolume
>280 l (EWYQ)
Vereiste acties:
• voordruk moet worden
verlaagd, bereken volgens
"Voordruk van het
expansievat berekenen"
• controleer of het
watervolume kleiner is dan
maximaal toegelaten (aan de
hand van onderstaande
grafiek)
Expansievat van de unit te
klein voor de installatie.
Voordruk van het expansievat berekenen
De in te stellen voordruk (Pg) is afhankelijk van het maximale
hoogteverschil van de installatie (H) en wordt berekend als volgt:
Pg=(H/10+0,3) bar
Controle van het maximaal toegelaten watervolume
Het maximaal toegelaten watervolume in het hele circuit berekent u
als volgt:
1
Bepaal voor de berekende voordruk (Pg) het overeenkomstige
maximale watervolume aan de hand van de onderstaande
grafiek.
2
Controleer of het totale watervolume in het hele watercircuit
kleiner is dan deze waarde.
Is dit niet het geval, dan is het expansievat binnenin de unit te klein
voor de installatie.
2.5
2
1.5
1
0.5
0.3
0
50
100
150
2 0
maximum water volume [l]
= voordruk
= maximaal watervolume
Voorbeeld 1
De unit is 5 m onder het hoogste punt in het watercircuit
geïnstalleerd. Het totale watervolume in het watercircuit bedraagt
100 l.
In dit voorbeeld is geen actie of aanpassing vereist.
Voorbeeld 2
De unit is op het hoogste punt in het watercircuit geïnstalleerd. Het
totale watervolume in het watercircuit bedraagt 350 l.
Resultaat:
Aangezien 350 l meer is dan 280 l, moet de voordruk worden
verlaagd (zie bovenstaande tabel).
De vereiste voordruk bedraagt:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
Het overeenkomstige maximale watervolume kan uit de grafiek
worden afgelezen: ca. 410 l.
Aangezien het totale watervolume (350 l) minder dan het
maximaal toegelaten watervolume (410 l) bedraagt, is het
expansievat voldoende voor de installatie.
Voordruk van het expansievat instellen
Wanneer de standaardvoordruk van het expansievat (1 bar) moet
worden gewijzigd, dienen de volgende richtlijnen in acht te worden
genomen:
Gebruik voor het instellen van de voordruk van het expansievat
alleen droge stikstof.
Een verkeerde instelling van de voordruk van het expansievat
leidt tot storingen in het systeem. De voordruk mag dan ook
alleen worden aangepast door een erkende installateur.
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Bedrijfsklare luchtgekoelde ijswaterkoelgroepen en bedrijfsklare
200
250
300
350
400
omkeerbare lucht-water warmtepompen
4PW51587-1A
