Modelidentificatie
EW
A
Q
009
AC
Aanduiding van koel-/verwarmingscapaciteit (kW)
Koelmiddel R410A
A = alleen koelen,
Y = verwarmen en koelen
Europese waterkoeler
(a) OPHP = Pomp met hoge externe statische druk.
(b) Zie
"Technische specificaties" op pagina 26
A
CCESSOIRES

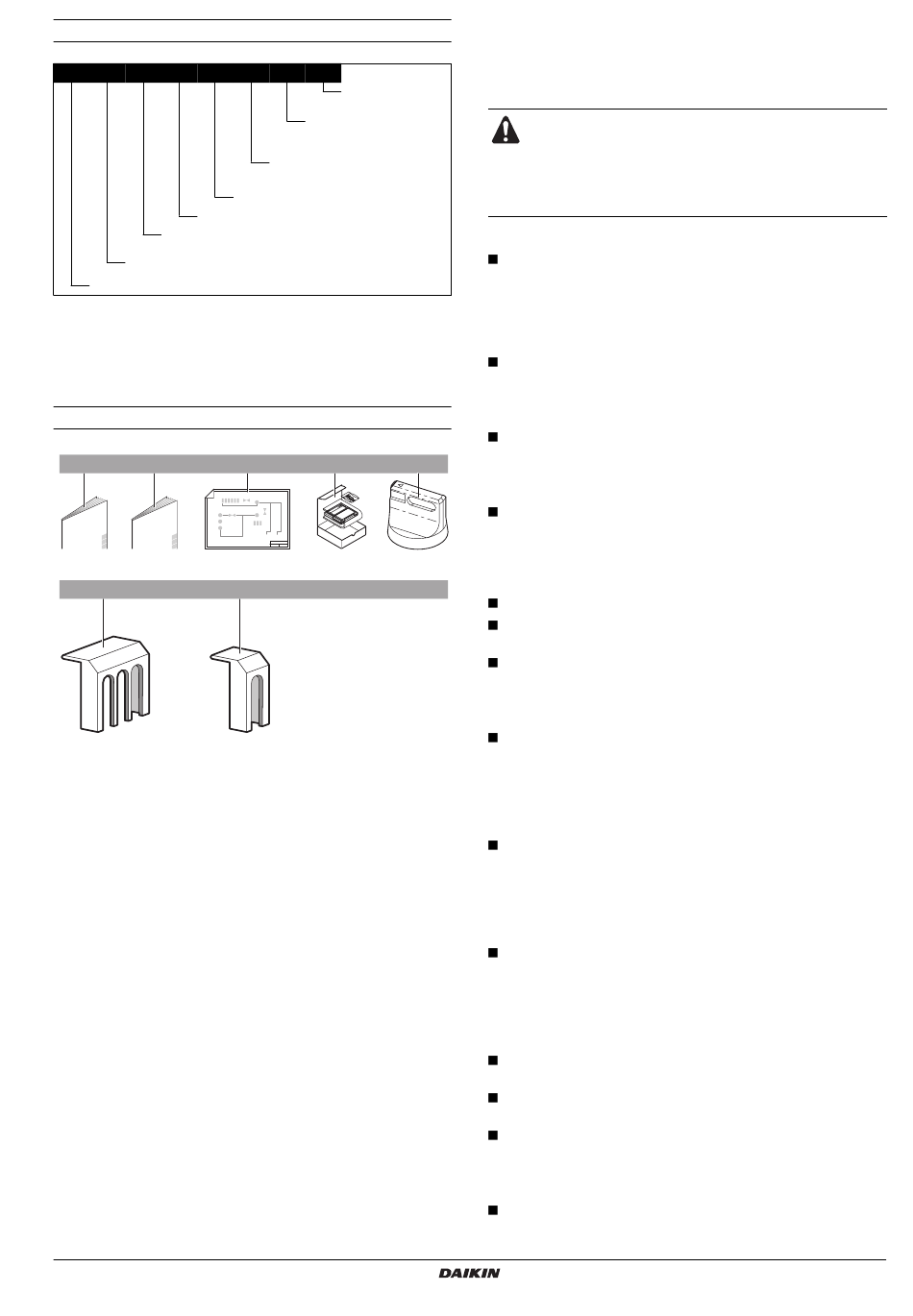

Accessoires geleverd bij de unit
1
2
1x
1x
6
1x
1
Montagehandleiding
2
Gebruiksaanwijzing
3
Sticker bedradingsschema (in unitdeuren 1 en 2)
4
Kit gebruikersinterface
(digitale afstandsbediening, 4 bevestigingsschroeven en
2 pluggen)
5
Hendel hoofdschakelaar
6
Beschermend deksel
7
Beschermend deksel (alleen voor W1-modellen)
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Bedrijfsklare luchtgekoelde ijswaterkoelgroepen en bedrijfsklare
omkeerbare lucht-water warmtepompen
4PW51587-1A
V3
P
-H-
Optie verwarmingslint
P = Pomp inbegrepen
(a)
H = OPHP
inbegrepen
Nominale spanning
V3: 1~ 230 V 50 Hz
W1: 3N~ 400 V 50 Hz
Grote/kleine wijziging
voor precieze waarden.
3
4
2x
1x
7
1x
I
NFORMATIE BETREFFENDE DE VEILIGHEID
De hier vermelde voorzorgsmaatregelen zijn onderverdeeld in twee
klassen. Zij gaan allebei over heel belangrijke onderwerpen; volg ze
dus goed op.
WAARSCHUWING
Wanneer u deze waarschuwing niet in acht neemt, kan dit leiden tot
ernstige ongevallen.
VOORZICHTIG
Wanneer u deze waarschuwing niet in acht neemt, kan dit leiden tot
letsels of schade aan het toestel.
(b)
Waarschuwing
Voorzie best een vertraging van 10 minuten voordat het alarm
afgaat wanneer de temperatuur wordt overschreden als de units
worden gebruikt voor toepassingen met temperatuuralarm-
instellingen. De unit kan verscheidene minuten stoppen tijdens
de normale werking om "de unit te ontdooien" of in de
"thermostaat-stop"-werking.
Vraag uw verdeler of bevoegd personeel de installatie uit te voeren.
Installeer het toestel niet zelf.
Een slechte installatie kan waterlekken, elektrische schokken of
brand veroorzaken.
Voer de installatiewerkzaamheden uit in overeenstemming met
deze montagehandleiding.
5
Een slechte installatie kan waterlekken, elektrische schokken of
1x
brand veroorzaken.
Gebruik bij de installatiewerkzaamheden alleen de vermelde
accessoires en onderdelen.
Wanneer u toch andere onderdelen zou gebruiken, kan dit
leiden tot waterlekken, elektrische schokken, of brand, of kan de
unit vallen.
Installeer de unit op een basis die het gewicht kan dragen.
Wanneer de basis niet sterk genoeg is, kan het toestel naar
beneden vallen en iemand verwonden.
Houd bij de installatiewerkzaamheden rekening met sterke
windstoten, stormen of aardbevingen.
Een slechte installatie kan leiden tot ongevallen met gevallen
toestellen.
De elektrische installatie moet door bevoegd personeel conform
de plaatselijke wetten en voorschriften en deze montage-
handleiding op een apart circuit worden uitgevoerd.
Onvoldoende vermogen van het voedingscircuit of een ver-
keerde elektrische installatie kan leiden tot elektrische schokken
of brand.
Zorg ervoor dat alle bedrading goed is aangesloten, dat de
voorgeschreven bedrading werd gebruikt en dat er geen externe
krachten op de klemaansluitingen of bedrading worden
uitgeoefend.
Onvolledige aansluitingen of bevestigingen kunnen brand
veroorzaken.
Bij het aansluiten van de draden van de voeding, moet u de
draden zodanig leggen dat het voorpaneel goed kan worden
vastgemaakt.
Wanneer het voorpaneel niet is aangebracht, kunnen de
klemmen oververhitten, of kunnen elektrische schokken of
brand worden veroorzaakt.
Controleer na het voltooien van de installatiewerkzaamheden
het systeem op koelgaslekken.
Zet de stroomschakelaar uit alvorens u de elektrische
klemonderdelen aanraakt.
Het gebeurt maar al te vaak dat onderdelen die onder stroom
staan per ongeluk worden aangeraakt.
Laat de unit nooit alleen achter tijdens de installatie of service
wanneer het servicepaneel is verwijderd.
Raak ongewenste vloeistoflekken nooit rechtstreeks aan. U zou
ernstige wonden kunnen oplopen door bevriezing.
Montagehandleiding
2
