N.B.: U kunt de balans ook controleren met behulp van
een mesbalans, die in elke ijzerwarenwinkel verkrijgbaar
is.
2. Als één van de uiteinden van het mes omlaag draait,
vijlt u nog wat materiaal aan die kant weg (niet van de
snijrand of het uiteinde bij de snijrand). Het mes is in
balans als geen van beide uiteinden omlaag beweegt.
Het maaimes monteren
1. Monteer een scherp, gebalanceerd Toro mes, de
mesversteviger, de klemring en de mesbout.
N.B.: Het wiekdeel van het mes moet omhoog wijzen
(naar de bovenkant van de maaikast).
2. Draai de mesbout vast met 33 tot 44 N m (45 tot 60
ft-lb).
3. Sluit de bougiekabel aan op de bougie.
Rijaandrijving smeren
Na elke 25 bedrijfsuren of aan het einde van het seizoen
de voor- en achterwielen smeren.
1. De smeernippels afvegen met een schone doek
(fig. 29).
1

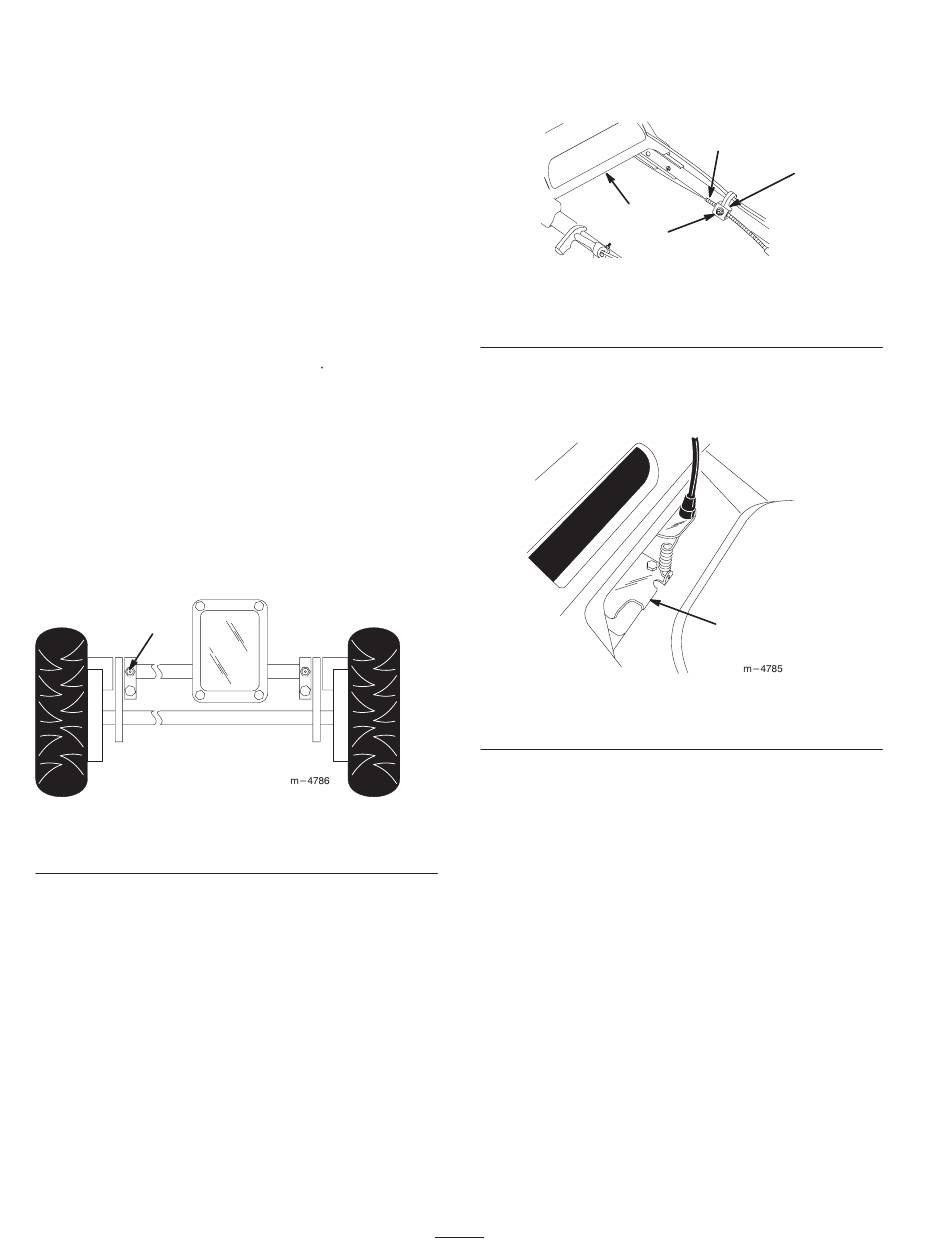

Figuur 29
1. Smeernippel (2)
2. Zet een vetspuit op elke smeernippel en pomp er
voorzichtig 2 à 3 slagen #2 universeel lithiumverzeept
vet in.
BELANGRIJK: Inpompen van vet met te hoge druk
kan schade aan de afdichtingen veroorzaken.
Kabel van de zelfaandrijving
afstellen
Als de topsnelheid van de maaier begint af te nemen is het
tijd om de kabel van de zelfaandrijving af te stellen.
1. Stop de motor en wacht tot alle bewegende delen tot
stilstand gekomen zijn.
2. Verwijder de drijfriemkap.
3. Draai de moer van de kabelsteun los (fig. 30).
1. Kabelmantel
2. Kabelsteun
4. Duw de lip van de riemgeleider omlaag totdat hij
tegen de grasmaaier aankomt en houd hem in die stand
(fig. 31).
1. Lip van riemgeleider
5. Houd het bovenstuk van de handgreep zo ver mogelijk
naar achteren getrokken en de lip van de riemgeleider
omlaag, en trek dan de kabelmantel omlaag (naar de
maaier toe) om alle speling uit de kabel te halen
(fig. 30).
6. Draai de moer van de kabelsteun vast (fig. 30).
7. Laat de lip van de riemgeleider los.
8. Breng de drijfriemkap weer aan.
Ruimte onder de drijfriemkap
reinigen
Zorg dat de ruimte onder de drijfriemkap vrij blijft van
rommel of vuil.
1. Stop de motor en wacht tot alle bewegende delen tot
stilstand gekomen zijn.
2. De kap eraf tillen en alle vuil bij de drijfriem
wegborstelen (fig. 31).
24
1
2
4
3
Figuur 30
3. Moer
4. Bovenste deel handgreep
1
Figuur 31
m–4205
