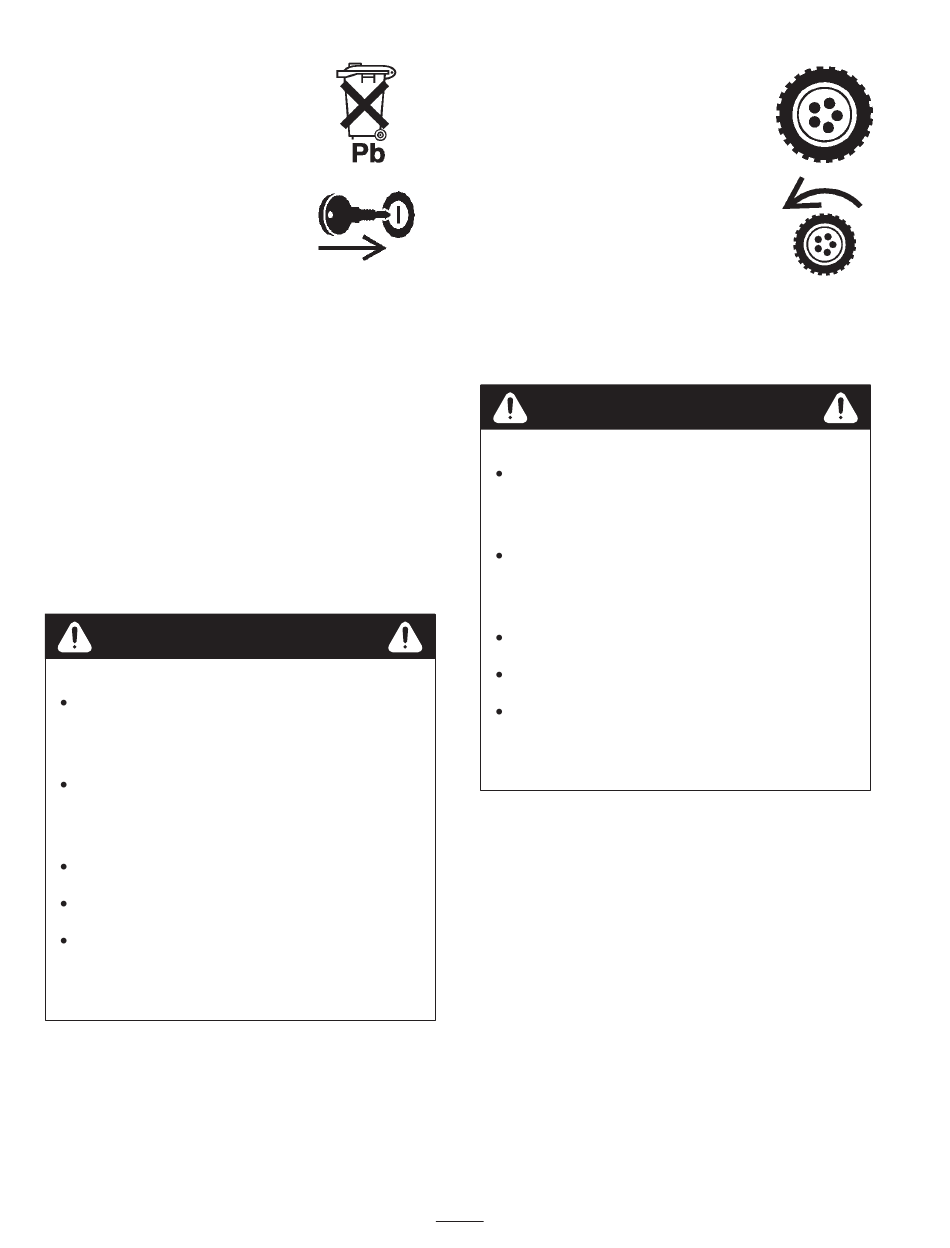

Accu's op verantwoorde
wijze afvoeren
Steek sleutel in contactslot
Montage-instructies
N.B.: De aanduidingen links en rechts zijn steeds gezien
vanuit de positie van degene die de maaier bedient.
De grasmaaier uitpakken
1. Haal de vulstukken uit de doos.
2. Neem de grasvangzak uit de doos en zet hem opzij
voor later gebruik.
3. Neem de grasmaaier voorzichtig uit de doos.
WAARSCHUWING
MOGELIJK GEVAAR
Onjuist in- of uitklappen van de handgreep kan
bekneld raken, uitrekken of andere
beschadiging van de kabels veroorzaken.
WAT ER KAN GEBEUREN
Geknikte, uitgerekte of beschadigde kabels
kunnen storingen veroorzaken, waardoor een
onveilige situatie ontstaat.
GEVAARLIJKE SITUATIES VOORKOMEN
Bekneld raken, uitrekken of andere
beschadiging van de kabels voorkomen.
Let goed op de kabels bij in- of uitklappen van
de handgreep.
De maaier niet gebruiken als één of meer
kabels geknikt, uitgerekt of beschadigd is.
Neem contact op met een erkende Service
Dealer.
4. Leg het bovendeel van de handgreep op de grond
achter de grasmaaier, met de label van de handgreep
naar boven gericht.
Wiel
Wielaandrijving
De handgreep bevestigen
WAARSCHUWING
MOGELIJK GEVAAR
Onjuist in- of uitklappen van de handgreep kan
bekneld raken, uitrekken of andere
beschadiging van de kabels veroorzaken.
WAT ER KAN GEBEUREN
Geknikte, uitgerekte of beschadigde kabels
kunnen storingen veroorzaken, waardoor een
onveilige situatie ontstaat.
GEVAARLIJKE SITUATIES VOORKOMEN
Bekneld raken, uitrekken of andere
beschadiging van de kabels voorkomen.
Let goed op de kabels bij in- of uitklappen van
de handgreep.
De maaier niet gebruiken als één of meer
kabels geknikt, uitgerekt of beschadigd is.
Neem contact op met een erkende Service
Dealer.
1. Draai de instelknoppen voor de handgreephoogte los
en draai het onderste deel van de handgreep naar de
achterkant van de maaier toe, totdat deze in één van de
hoogte-instellingen valt, zoals getoond in figuur 2 op
pagina 9. Om de hoogte van de handgreep in te
stellen, zie Hoogte van handgreep instellen op
pagina 9.
2. Verwijder de handgreepknoppen en de bouten met
ovale kop uit het bovendeel van de handgreep.
3. Bevestig het bovendeel op het onderdeel van de
handgreep met de bouten met ovale kop en de
handgreepknoppen, zoals getoond in figuur 2. Draai
de knoppen goed vast.
8
