Montage-instructies
Handgreep
Montage
1.
Knoppen op de bevestigingsbeugels losdraaien
(fig. 1).

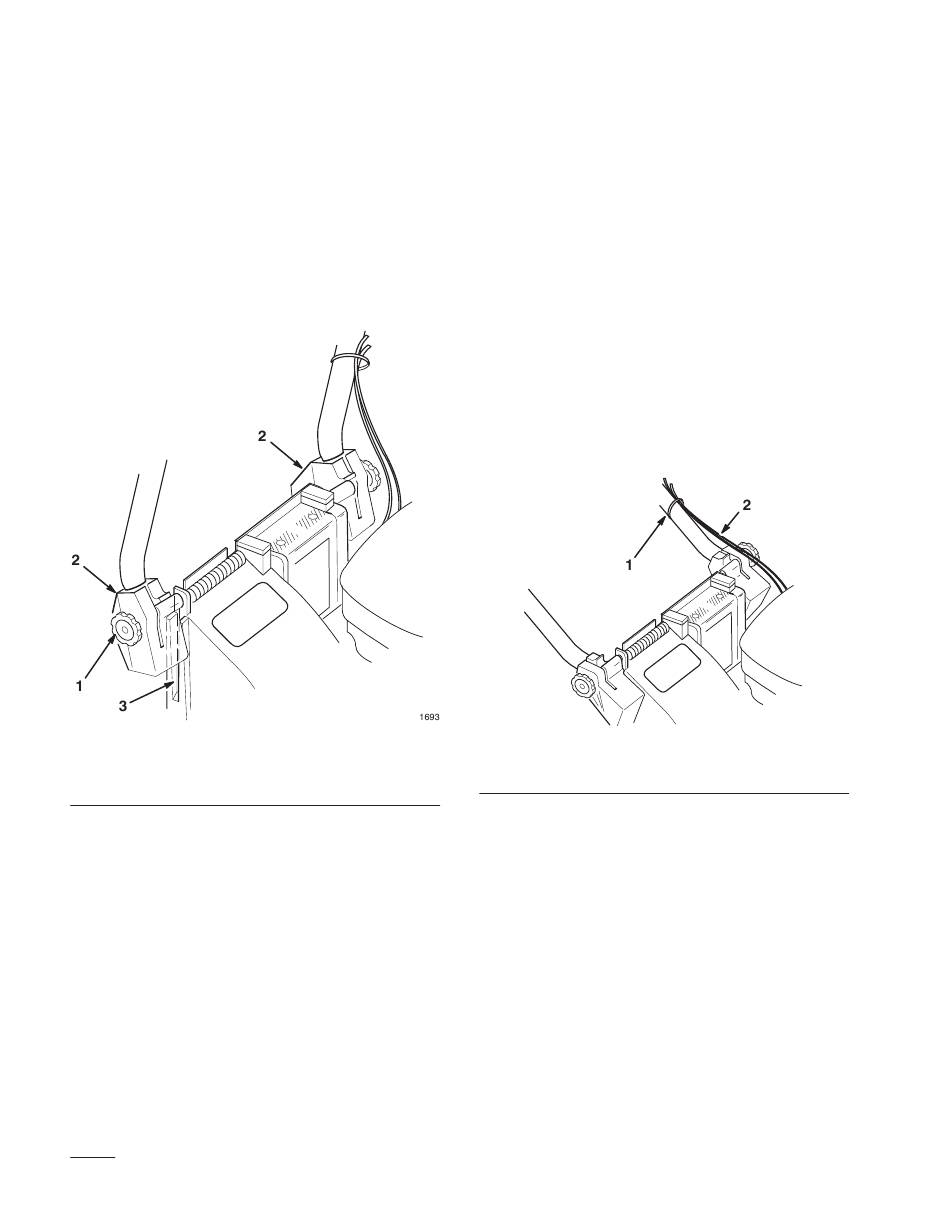

Figuur 1
1. Knop
2. Bevestigingsbeugel
2.
Zet de bevestigingsbeugels verticaal, zodat de
gaten zich aan de bovenkant bevinden.
3.
Schuif de uiteinden van de hendel in de gaten in
de montagesteunen totdat deze volledig in de
steunen zitten (fig. 1). Zorg ervoor dat de kabels
boven op de linker montagesteun zitten (fig. 2).
NL–8
3. Maaikastsleuf
4.
Druk handgreep en bevestigingsbeugels naar
achteren totdat de beugels stevig in de
maaikastsleuven zitten (fig. 2).
5.
Draai de knoppen aan totdat de randen van de
sleuven aan de bovenkant van de beugels tegen
elkaar komen.
6.
Maak kabels aan linkerstang vast m.b.v.
kabelbandjes (fig. 2).
NB:
Zorg dat de kabels het openen of
sluiten van de afvoerdeur niet
belemmeren.
Figuur 2
1. Kabelbandje
Installatie van het startkoord
1.
Trek het startkoord door de koordgeleider op de
handgreep (fig. 3). Om gemakkelijker lussen te
vormen, drukt u de bedieningsstang tegen de
handgreep zodat de bladrem wordt ontspannen.
1694
2. Kabels
