BENODIGDE GEREEDSCHAPPEN EN BEVESTIGINGSMATERIALEN VOOR DEZE PAGINA
3/8"
ACR
DEEL

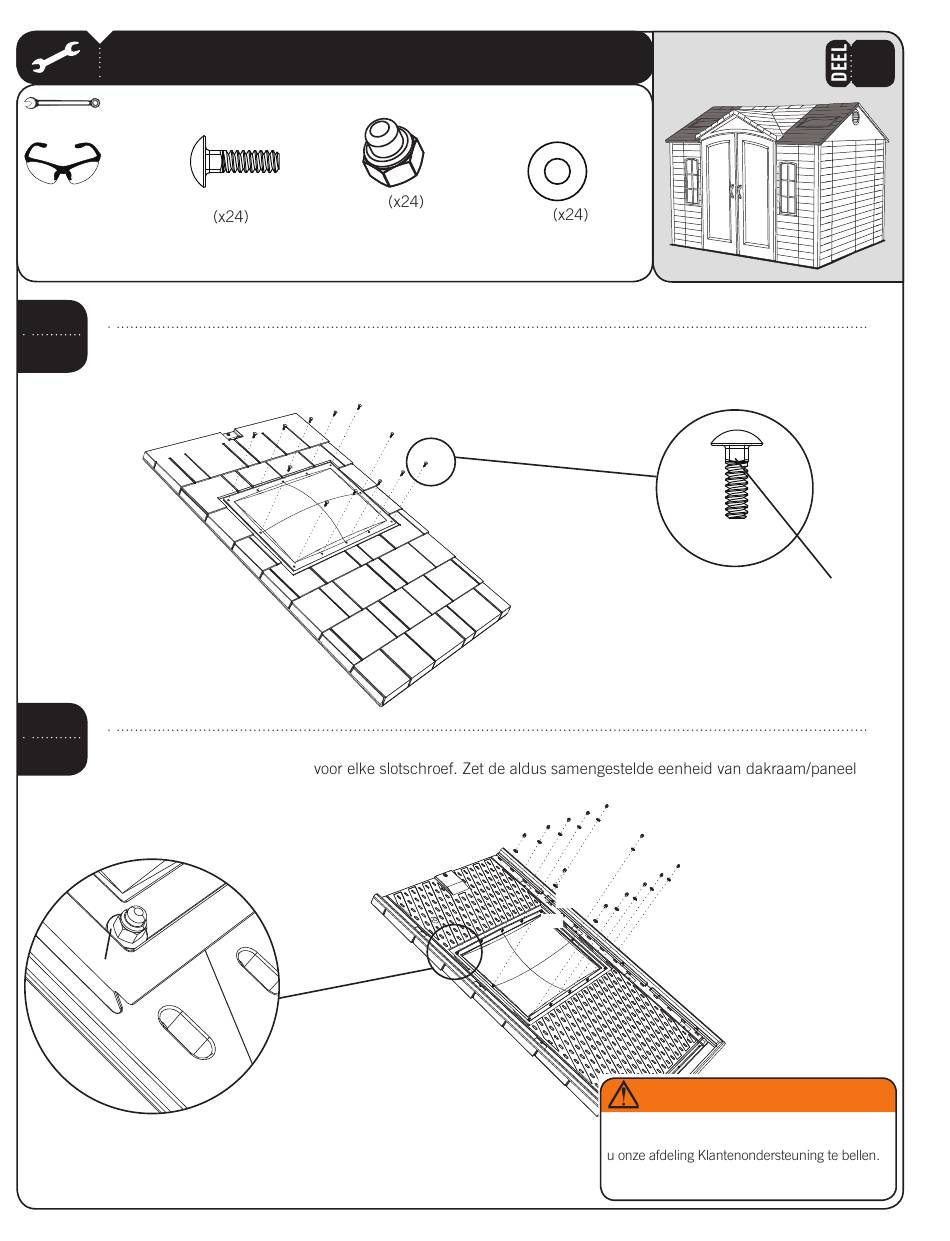

Breng in elk gat in het koepelvormige dakraam een slotschroef van nr. 10 x 15,88 mm (ACR) aan. Druk de bout door
5.5
het butyltape en door het dakpaneel heen. De kraag van de slotschroeven past in de vierkante gaten in het
dakraam.
Bovenkant
Van buitenaf gezien
DEEL
Bevestig het koepelvormige dakraam aan het dakpaneel met één (1) vlakke sluitring van nr. 10 x 12,7 mm (AEE) en
5.6
één (1) dopmoer van nr. 10 (ADK)
opzij. Herhaal dit gedeelte voor het tweede dakpaneel voor een koepelvormig dakraam.
ADK
AEE
ADK
AEE
Van binnenuit gezien
43
ADK
ADK
AEE
AEE
ADK
ADK
AEE
AEE
WAARSCHUWING
Draai de dopmoer niet te strak aan. Als het einde
van de bout door de plastic dop heen steekt, dient
Uitstekend schroefdraad aan het einde van de
bout kan ernstig letsel veroorzaken.
5
Kraag van slotschroef
