Lifetime 60005 Gebruikershandleiding pagina 70
Inhoudsopgave

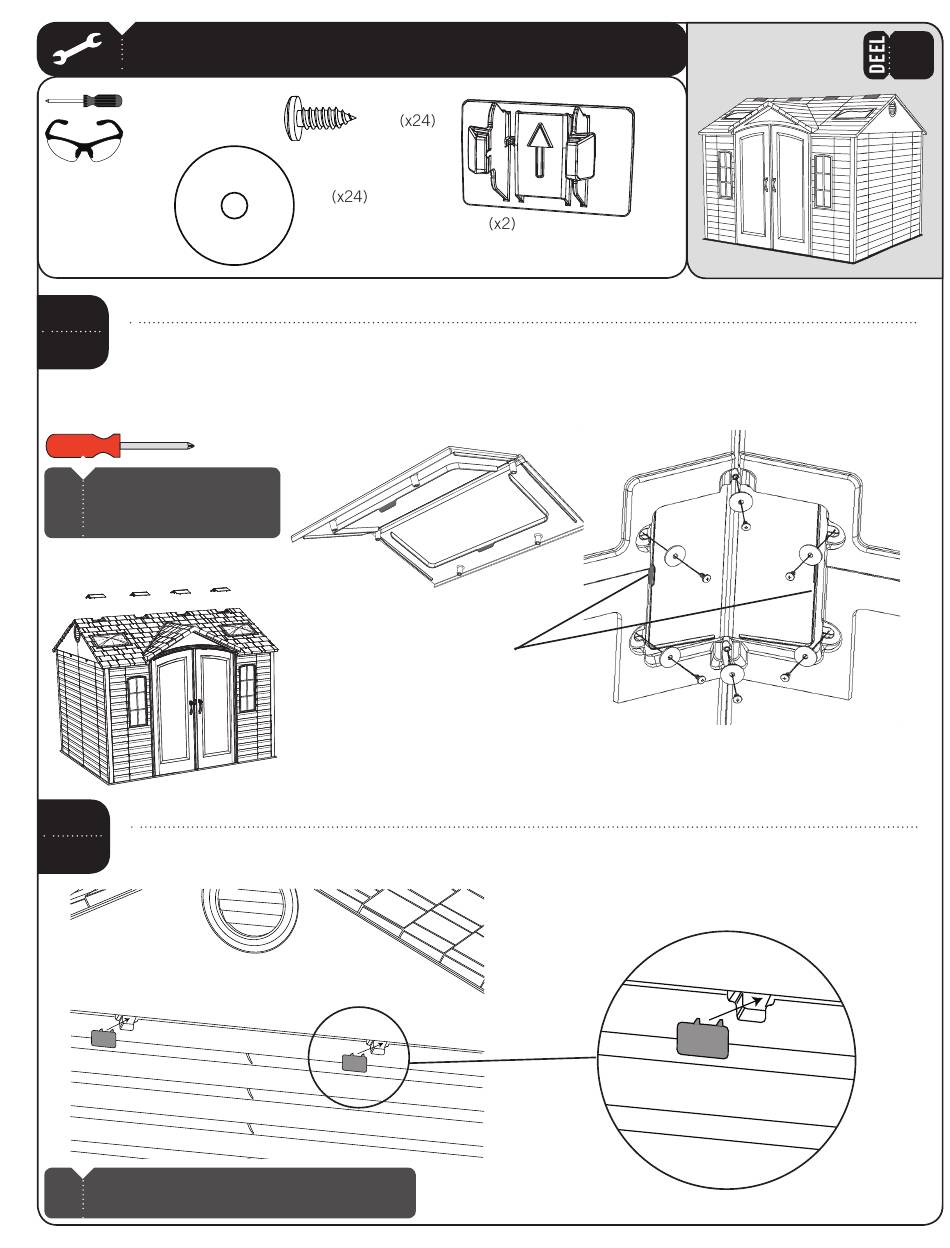

BENODIGDE GEREEDSCHAPPEN EN BEVESTIGINGSMATERIALEN VOOR DEZE PAGINA
INSTALLATIE VAN DE DAKRAMEN
DEEL
Vouw het dakraam (AHC) in de juiste vorm alvorens het te installeren. Duw het gevouwen dakraam door de opening
9.22
tussen de dakkappen heen omhoog; open het dakraam; trek het dakraam aan de lipjes omlaag op zijn plaats.
Zet het dakraam vast met zes (6) borgringen van nr. 10 x 2,54 cm (AED) en zes (6) cilinderkopschroeven van nr. 10 x 12,7
mm (ADX) (trek de lipjes omlaag terwijl u de schroeven aanbrengt om voor weerstand te zorgen). Herhaal deze stap
voor elk dakraam.
Opmerking: gebruik voor deze
!
stap uitsluitend een handmatige
schroevendraaier.
AHC
AHC AHC
AHC
SEC
9.24
DE CLIP VAN DE TOPGEVEL AANBRENGEN
DEEL
Breng de insteekstukken voor de openingen in de gebinten (AXX) tussen de achterste topgevel en de achterste wand van
9.23
de berging aan (zie afbeelding).
Opmerking: de clip voor de topgevel kan alleen worden
!
aangebracht met de pijl omhoog.
ADX
AED
AXX
(niet op schaal)
AHC
Trek de lipjes omlaag
terwijl u de schroeven
aanbrengt.
AXX
AED
ADX
AXX
9
9.
