BENODIGDE GEREEDSCHAPPEN EN BEVESTIGINGSMATERIALEN VOOR DEZE PAGINA
ADW
ADZ

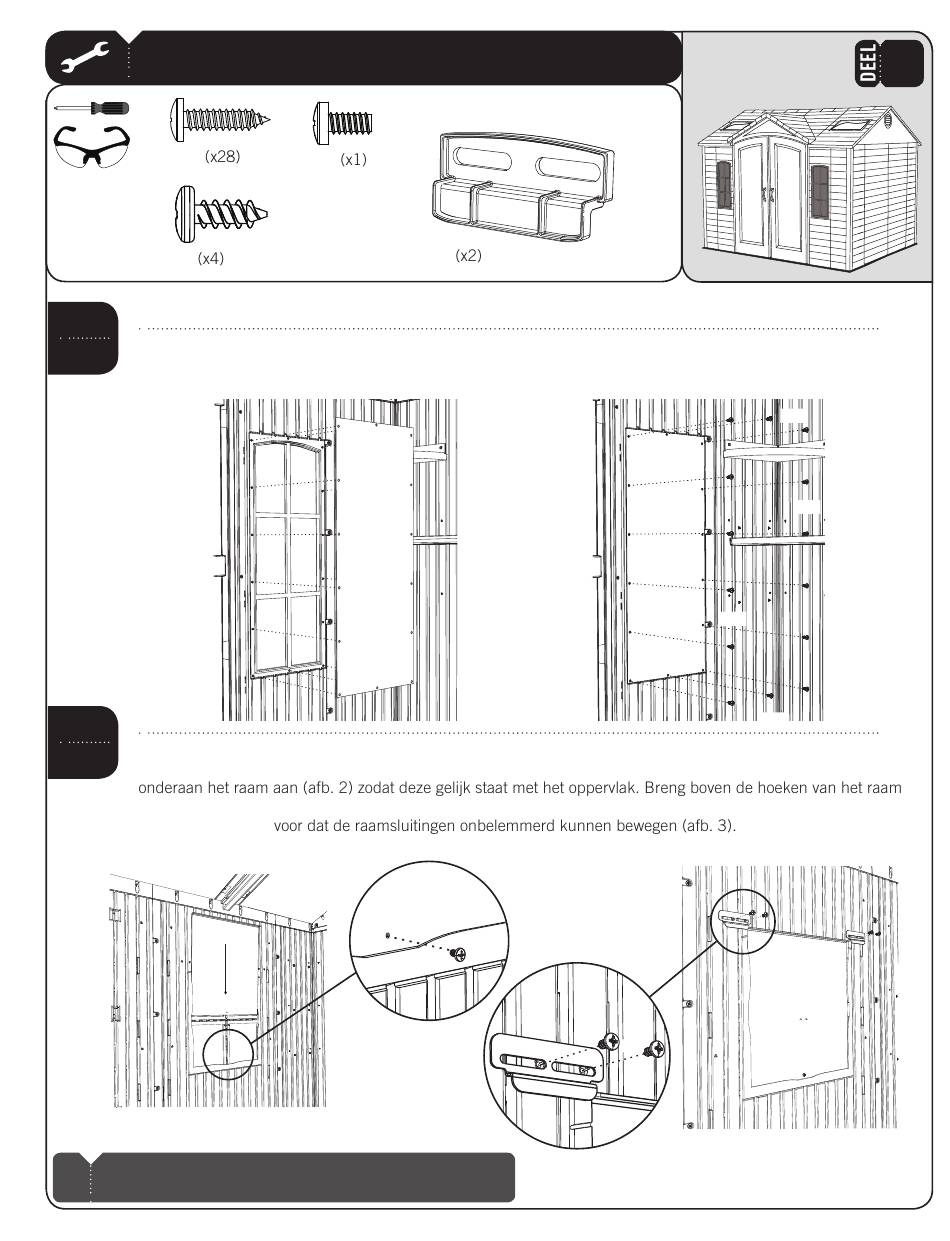

INSTALLATIE VAN HET RAAM
DEEL
Verwijder de plastic beschermlaag van beide zijden van het raam (BDV) en installeer het raam in het
11.1
rechterwandpaneel met het raam met veertien (14) cilinderkopschroeven van nr. 10 x 19,05 mm (ADW). Herhaal deze stap
voor het linkerwandpaneel met het raam.
DEEL
Verwijder de plastic beschermlaag van beide zijden van het raam (AHE) en schuif het raam in de groeven langs de
11.2
opening in het wandpaneel met het raam (afb. 1). Breng de cilinderkopschroef van nr. 10 x 9,53 mm (ADY) in het gat
een raamsluiting (AIS) aan (zie afbeelding). Zorg er tijdens het vastdraaien van de vier (4) cilinderkopschroeven van
6,35 x 15,88 mm (ADZ)
strak aan.
AHE
Fig. 1
Opmerking: breng het raam aan met de gebogen rand bovenaan en bij de
!
wand vandaan gericht.
ADY
AIS
BDV
ADY
Fig. 2
76
BDV
ADZ
AIS
Fig. 3
11
ADW
ADW
ADW
ADW
Draai de schroeven niet te
