BENODIGDE GEREEDSCHAPPEN EN BEVESTIGINGSMATERIALEN VOOR DEZE PAGINA
7/16"
DEEL
SEC
Bevestig terwijl de voorste poten van het samengestelde middelste gebint in de schuine uitsteeksels links en
9.9
9.9
rechts op de gebinten passen, het samengestelde middelste gebint aan deze gebinten met de hiervoor benodigde
bevestigingsmaterialen. Draai de bevestigingsmaterialen stevig aan.
AQY
SEC
9.10
AQY
ADJ
ADJ
DEEL

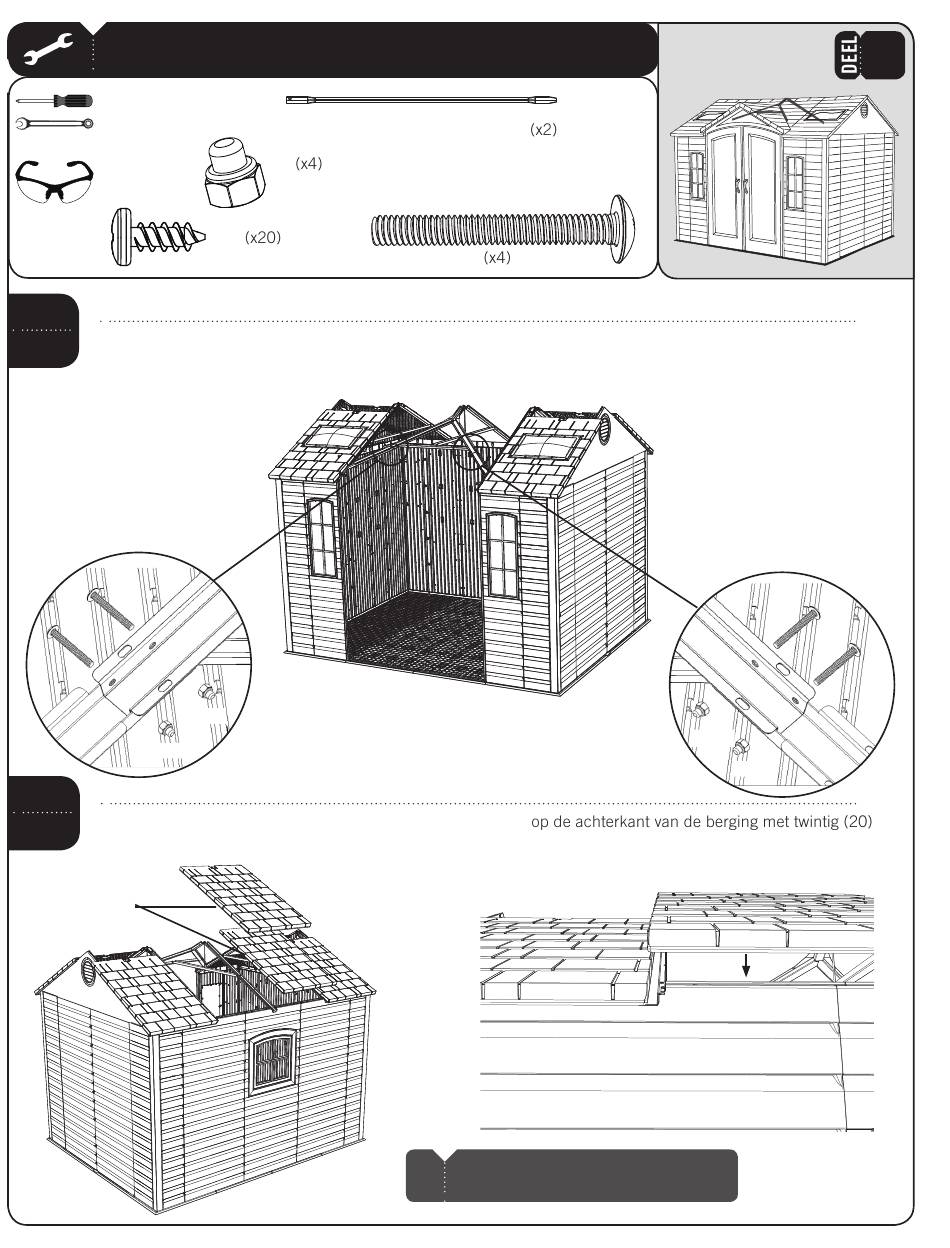

Installeer de resterende dakpanelen (AGQ) en de daksteunen (AFL)
9.10
cilinderkopschroeven van 6,35 x 15,88 mm (ADZ). De dakpanelen passen in de gleufstukken op de gebinten.
AGQ
(Niet op werkelijke grootte)
ADJ
ADZ
AFL
AQY
AGQ
Opmerking: de dakpanelen passen strak tegen
!
elkaar aan in de gleufstukken op de gebinten.
AQY
AQY
ADJ
ADJ
AGQ
Achterkant van berging
