6 Elektrische aansluiting
Zorg dat aan alle elektrische specificaties in de volgende tabel wordt voldaan voordat de
omvormer op de PV-ingangen wordt aangesloten:
Model
SH5.0RT
SH6.0RT
SH8.0RT
SH10RT

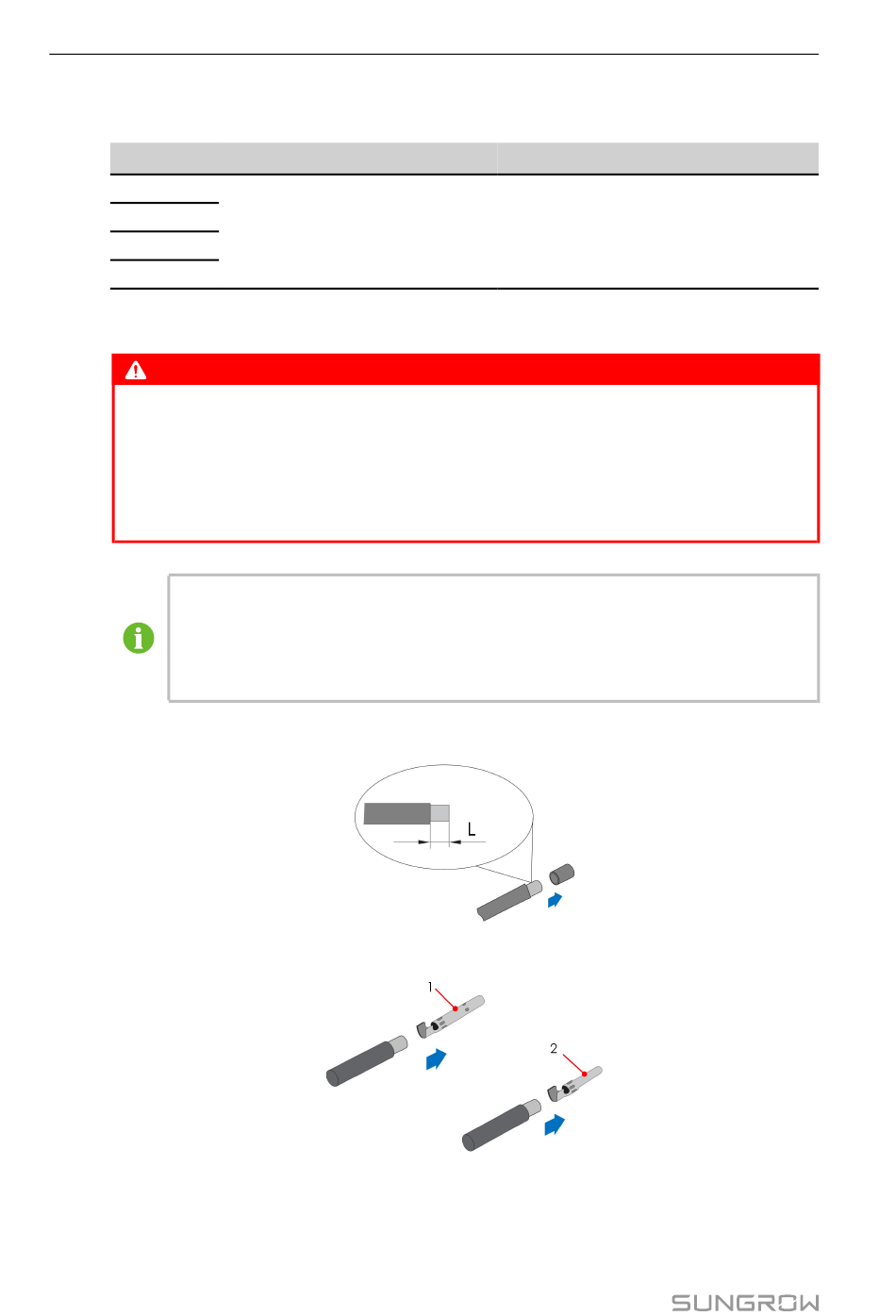

6.6.2 De PV-connectoren monteren
GEVAAR
Hoogspanning binnen in de omvormer!
•
Controleer voorafgaand aan elektrische werkzaamheden of alle kabels span-
ningsloos zijn.
•
Schakel de DC-schakelaar en AC-aardlekschakelaar niet in tot alle elektrische
aansluitingen zijn voltooid.
Bijbehorende PV-connectoren worden door SUNGROW meegeleverd zodat een-
voudig aansluiting op de PV-ingangen wordt verkregen. Om de IP65-bescher-
mingsgraad te waarborgen mogen alleen de meegeleverde connector of een
connector met dezelfde beschermingsklasse worden gebruikt.
Stap 1 Strip 7 tot 8 mm van de isolatie van elke DC-kabel.
Stap 2 Gebruik een krimptang om de kabeluiteinden te bevestigen.
1: Positief krimpcontact
46
Toelaatbare nullastspanning
1000 V
Gebruikershandleiding
Max. stroom voor ingangsconnector
30 A
2: Negatief krimpcontact
