6 Elektrische aansluiting
LET OP
•

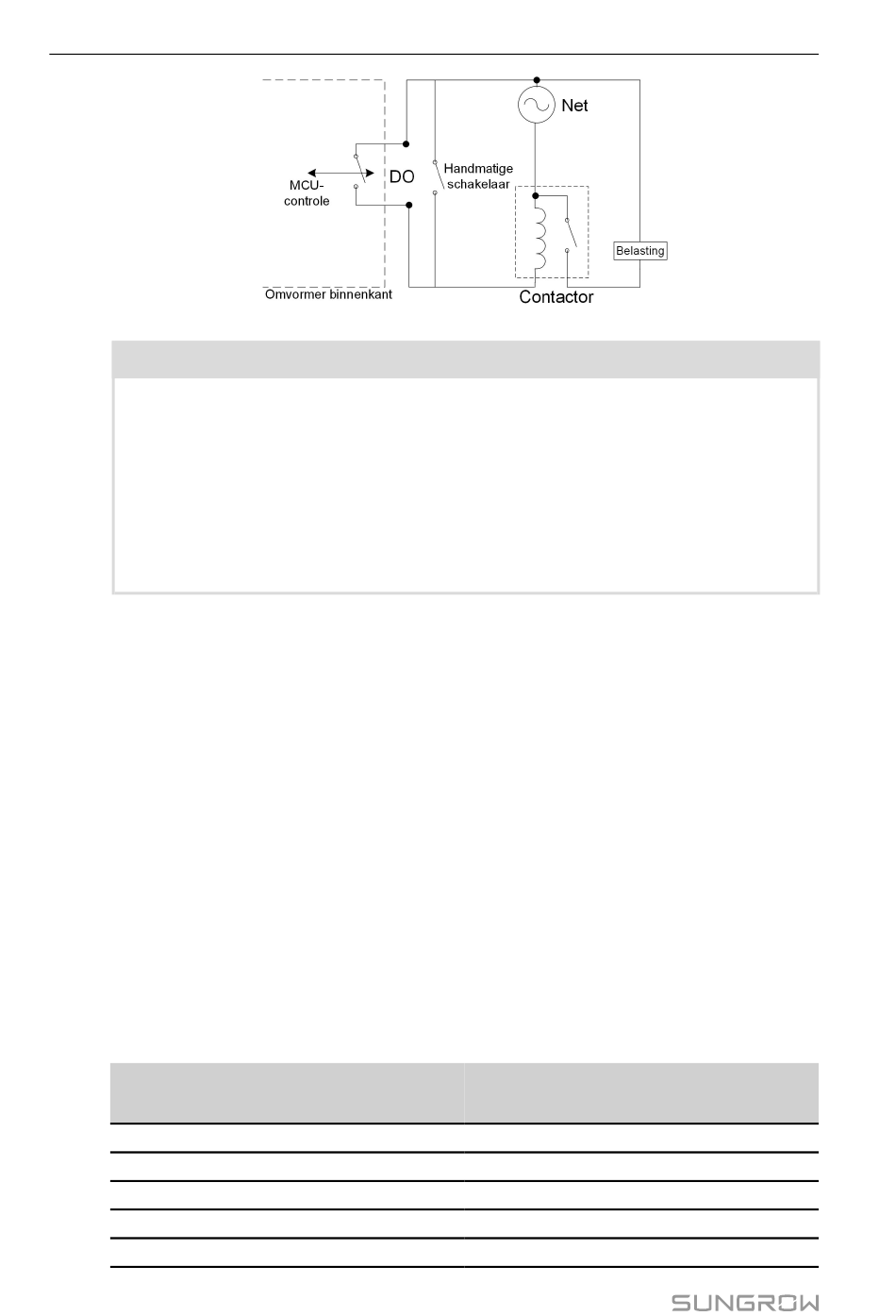

Er moet een AC-contactor worden geïnstalleerd tussen de omvormer en de ver-
bruikende apparaten. Het is niet toegestaan om de belasting direct aan te slui-
ten op de DO-poort.
•
De stroom in het DO droog-contact mag niet groter zijn dan 3 A.
•
Er vindt geen besturing via het DO-punt plaats wanneer de omvormer is uitge-
schakeld. Voor de laadregeling moet de AC-contactor met de handmatige scha-
kelaar worden ingeschakeld.
Procedure
Raadpleeg voor een uitgebreide beschrijving van de aansluiting van de DO-kabel de para-
graaf
"6.7.3
RS485-verbinding". Steek de draden in de DO-aansluiting conform de labelling
aan de onderzijde van de omvormer.
6.11 DI-aansluiting
Voor DRM en toonfrequentbesturing is slechts één functie tegelijk mogelijk.
DRM
De omvormer ondersteunt de DRM's (Demand Response Modes) die worden vermeld in de
norm AS/NZS 4777. De omvormer beschikt over een aansluitblok waarmee verbinding kan
worden gemaakt met een DRED (Demand Response Enabling Device).
De aangesloten DRED verkrijgt verbinding met DRM's door de aansluitingen kort te sluiten
zoals aangegeven in de onderstaande tabel.
Tabel 6-4 Verbindingsmethode DRM's
62
Modus
DRM0
DRM1
DRM2
DRM3
DRM4
Gebruikershandleiding
Verkregen door kortsluiting van
aansluitingen
R & C
D1/5 & C
D2/6 & C
D3/7 & C
D4/8 & C
