6.9.1.1 De SUNCLIX-connector monteren
LET OP
Voorkom dat de afdichting in de kabelwartel tijdens de montage vuil wordt, los
komt te zitten of verschuift. Een vervuilde of verschoven afdichting geeft een ver-
minderde trekontlasting en lekdichtheid.
1:Vering
Stap 1 Strip 15 mm van de isolatielaag van de kabel.
Stap 2 Wrik de verbinding los en trek het binnendeel uit de huls.
Stap 3 Steek de gestripte kabel zo ver mogelijk in de kabelwartel. De draad is zichtbaar in de ve-
ring. Druk de vering omlaag totdat deze vastklikt.

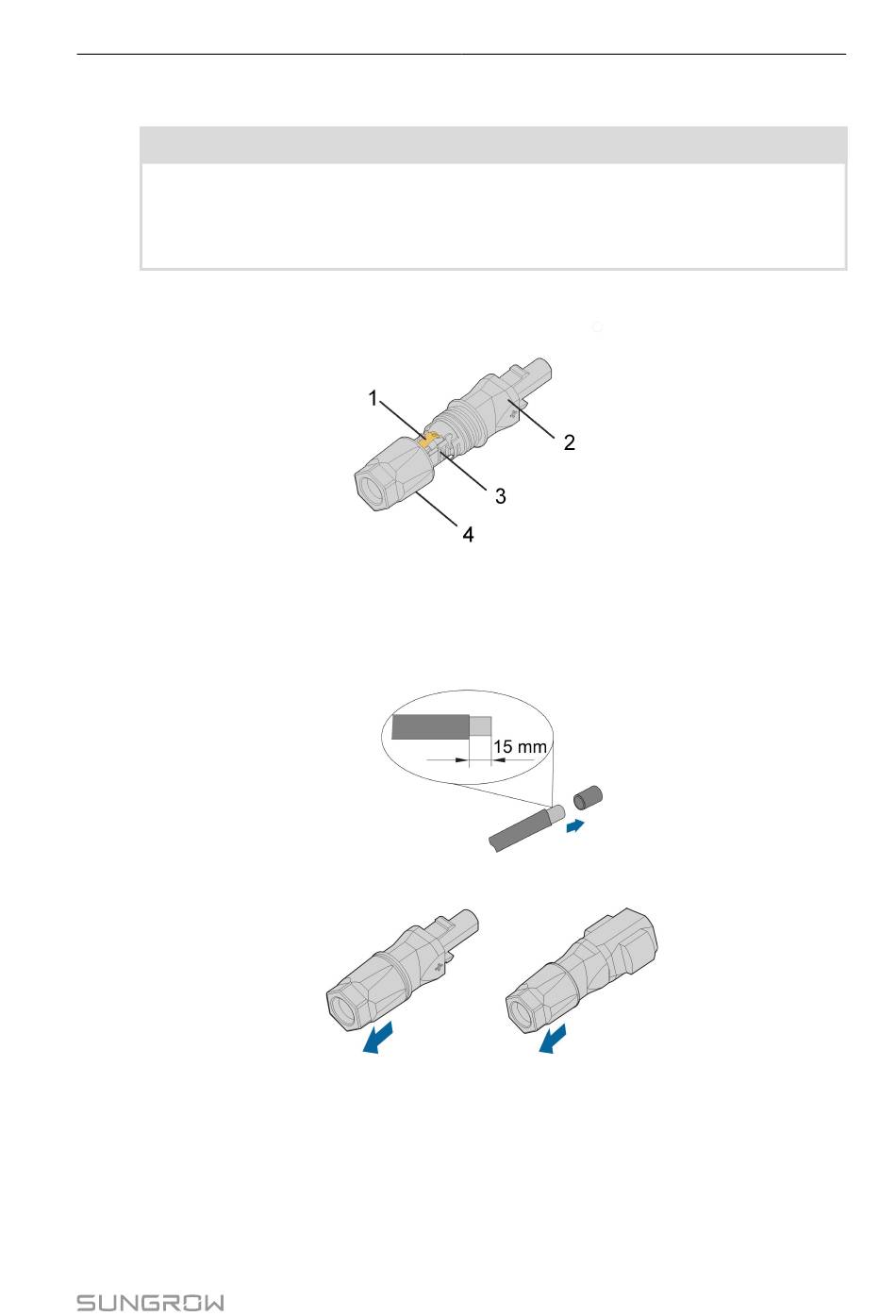

Afbeelding 6-3 Onderdelen van SUNCLIX-connector
2: Huls
3: Binnendeel
6 Elektrische aansluiting
4: Kabelwartel
59
