De omvormer ondersteunt modi DRM0 tot DRM8 conform de informatie op het label aan de
bovenzijde van de COM-poort.

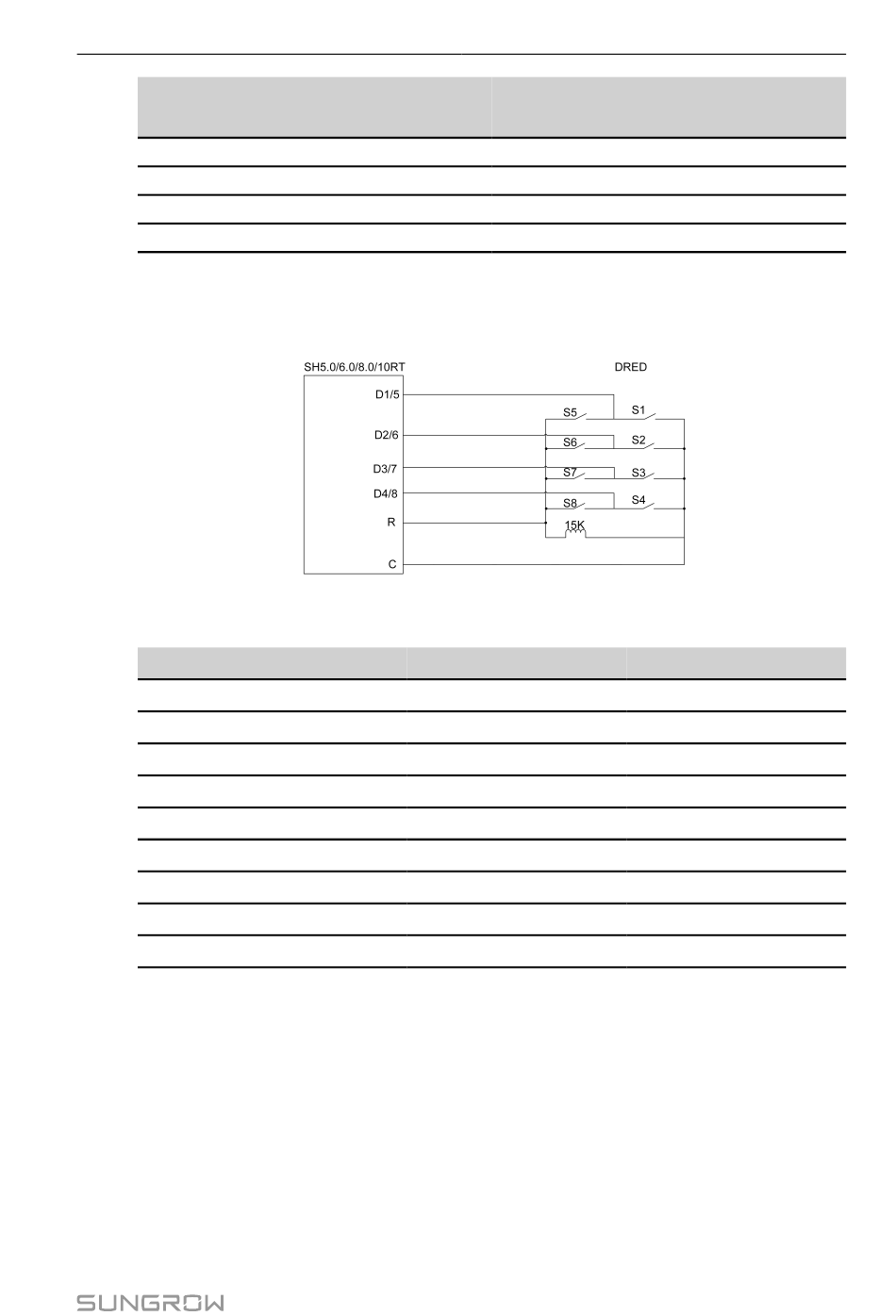

De bekabeling tussen de omvormer en de DRED wordt hieronder toegelicht.
In de onderstaande tabel ziet u welke schakelaars worden gesloten voor de modi DRM0 ~
DRM8.
Demand Response Mode
DRM0
DRM1
DRM2
DRM3
DRM4
DRM5
DRM6
DRM7
DRM8
Toonfrequentbesturing
In Duitsland gebruiken netbeheerders een toonfrequentontvanger om het netsignaal om te
zetten en als droog-contact signaal te versturen.
De aansluiting van de droog-contact kabels op de toonfrequentontvanger is te zien op on-
derstaande afbeelding:
Modus
DRM5
DRM6
DRM7
DRM8
Werkingsinstructie
Verkregen door kortsluiting van
aansluitingen
D1/5 & R
D2/6 & R
D3/7 & R
D4/8 & R
OI0
S1 en S5 gesloten
OI1
OI2
OI3
OI4
OI5
OI6
OI7
OI8
6 Elektrische aansluiting
Schakelstand
S1 gesloten
S2 gesloten
S3 gesloten
S4 gesloten
S5 gesloten
S6 gesloten
S7 gesloten
S8 gesloten
