5
INSTALLATIE EN MONTAGE
5.1
VOORBEREIDEN EN UITPAKKEN
De verpakking bestaat uit een recyclebare kartonnen doos volgens de RESY-norm en een houten pallet. Alle verpakkingsmateria-
len kunnen voor een gelijkaardig gebruik hergebruikt worden of eventueel als stadsafval, met inachtneming van de van kracht
zijnde normen, weggegooid worden.
Controleer de intacte staat van het product na de verpakking te hebben weggenomen.
Voer alle verplaatsingen uit met gepaste middelen en let op de normen die van kracht zijn op het gebied van
de veiligheid. Draai de verpakking niet om en ga heel voorzichtig te werk met de onderdelen in majolica.
De kachels worden geleverd in een enkele verpakking met panelen in keramiek of zijkanten in staal verpakt samen met de struc-
tuur en gepositioneerd erboven of ernaast. Open de verpakking, verwijder het karton, het piepschuim en eventuele riempjes.
Positioneer de kachel op de gekozen installatieplaats en let erop dat die voldoet aan de vereisten.
De kachel of het monoblok moet altijd verticaal verplaatst worden en uitsluitend met heftrucks. Men moet goed letten opdat de
deur en de ruit beschermd zijn tegen mechanische stoten die de integriteit ervan in het gedrang kunnen brengen.
De kachel indien mogelijk uitpakken dichtbij de installatieplaats.
Het verpakkingsmateriaal is noch toxisch, noch schadelijk.

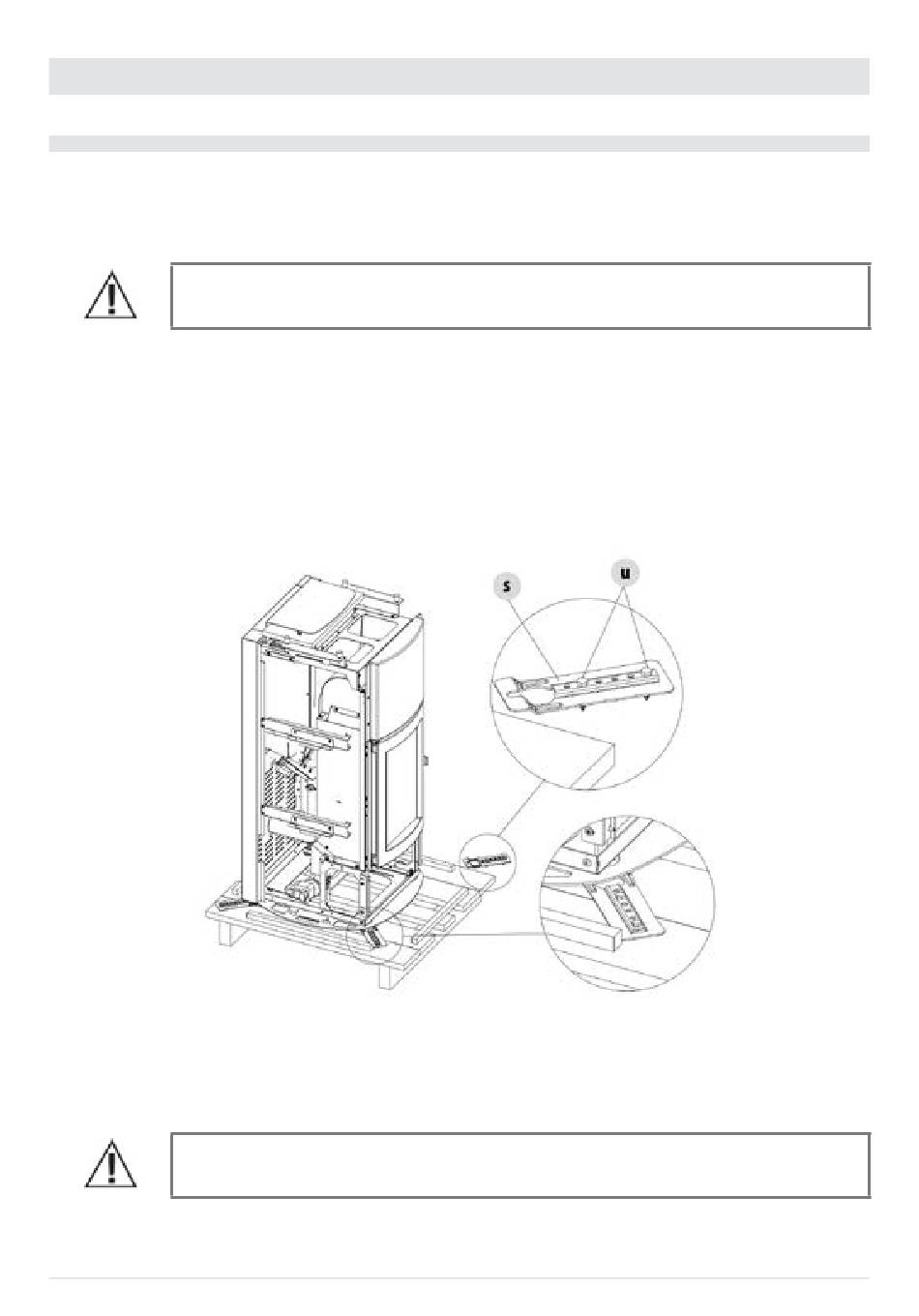

Om de kachels te verwijderen van de pallet is het noodzakelijk de twee schroeven "U" te verwijderen en de plaat "S" van de voet
van de kachel te halen. Er zijn vier beugels "S" (zie hieronder).
Positioneer de kachel en sluit aan op het rookkanaal. Zoek aan de hand van de regeling van de 4 voetjes (J) het juiste niveau zodat
de afvoer van de rookgassen en de buis coaxiaal zijn.
Als de kachel aangesloten moet worden op een afvoerbuis die doorheen de achterste wand gaat (om uit te monden in een rookka-
naal), let op om de invoer niet te forceren.
Als de rookgasafvoer van de kachel geforceerd of oneigenlijk gebruikt wordt om de kachel te heffen of te posi-
tioneren, zal de werking ervan onherroepelijk in het gedrang gebracht worden.
Draai de voetjes rechtsom om de kachel te verlagen. Draai de voetjes linksom om de kachel te verhogen (zien hieronder).
IDRO PRINCE
12-16-23-23 H
O - IDRO PRINCE 30-30 H
3
2
Fig. 20 - Verwijdering bevestigingsbeugels
O - AQUOS
16-23-23 H
O - IDRON 16-22 AIRTIGHT - MIRA 16-22 - TESIS 16-23 AIRTIGHT - HIDROFIRE 22.8
2
3
2
29
