7.6
AANSLUITSCHEMA (IDRO PRINCE 30 H
7.7
AFVOERKLEP 3 BAR
Aan de achterzijde van de kachel, onder de pomp, bevindt zich de inspecteerbare veiligheidsklep. HET IS VERPLICHT op de veili-
gheidsafvoer een rubberen buis aan te sluiten die bestand is tegen een temperatuur van 110°C (niet meegeleverd) en naar buiten
af te voeren voor een eventuele afvoer van het water.
De constructeur van het apparaat kan niet aansprakelijk gesteld worden voor eventuele overstromingen vero-
orzaakt door de interventie van de veiligheidskleppen indien deze niet correct aangesloten worden buiten het
product en op een correct systeem voor de opvang en afvoer.
38
IDRO PRINCE
12-16-23-23 H
3

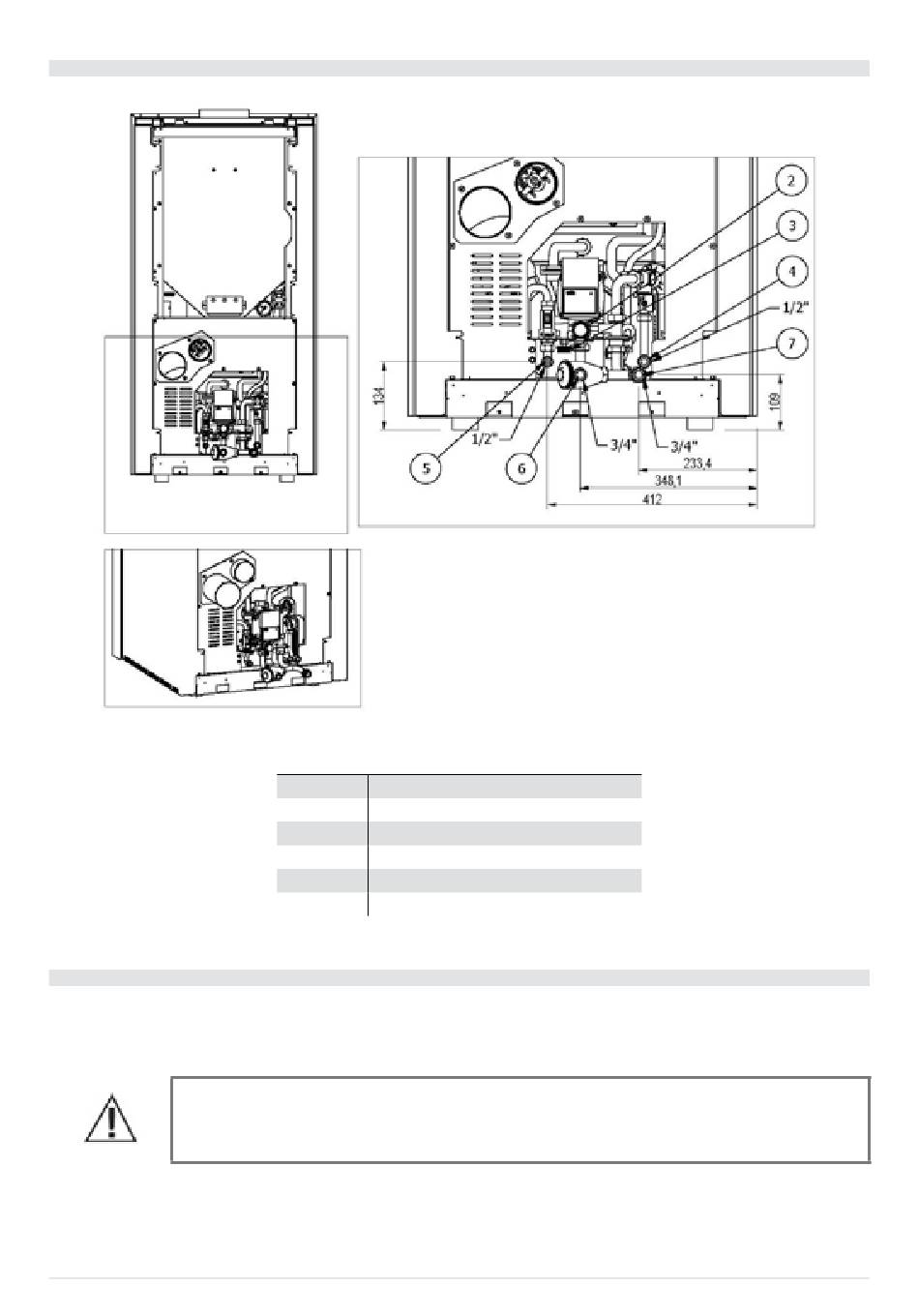

Fig. 43 - Aansluitschema
LEGENDA
Fig. 43
2
Veiligheidsklep
3
Vulling
4
Uitgang sanitairwater
5
Ingang sanitairwater
6
Retour verwarming
7
Toevoer water verwarming
O - IDRO PRINCE 30-30 H
O - AQUOS
16-23-23 H
2
2
3
O)
2
O - IDRON 16-22 AIRTIGHT - MIRA 16-22 - TESIS 16-23 AIRTIGHT - HIDROFIRE 22.8
2
