7.8
AANSLUITING VAN DE INSTALLATIE
Voer de aansluitingen uit op de overeenkomstige punten geïllustreerd in het schema op de vorige pagina en let erop spanning op
de leidingen en onderdimensionering te voorkomen.
MEN RAADT STERK AAN DE HELE INSTALLATIE TE WASSEN VOORALEER DE KACHEL AAN TE SLUITEN OM RESI-
DUEN EN AFZETTINGEN TE ELIMINEREN.
Installeer stroomopwaarts van de kachel altijd afsluiters om de kachel te isoleren van de waterinstallatie in-
dien het nodig is te verwijderen of te verplaatsen, voor het uitvoeren van gewoon en/of buitengewoon on-
derhoud. Sluit de kachel aan m.b.v. soepele leidingen om de kachel niet overdreven vast te zetten aan de
installatie en om lichte verplaatsingen mogelijk te maken.
De drukafvoerklep (C) moet altijd aangesloten worden op een buis voor de afvoer van het water. De buis moet
geschikt zijn om de hoge temperatuur en de druk van het water te verdragen.
7.9
DE INSTALLATIE WASSEN
Alle aansluitingen moeten makkelijk losgekoppeld kunnen worden met draaikoppelingen.
Monteer gepaste afsluiters op de leidingen van de verwarmingsinstallatie. Het is verplicht een veiligheidsklep te monteren op de
installatie.
Om de verwarmingsinstallatie te beschermen tegen corrosie, afzettingen of vuil, is het heel belangrijk om voor de installatie van
het apparaat over te gaan op het wassen van de installatie in overeenstemming met de norm UNI 8065 (behandeling van het
water van de verwarmingsinstallaties voor burgerlijk gebruik), met behulp van geschikte producten.
7.10 DE INSTALLATIE VULLEN
Om de installatie te vullen kan de kachel uitgerust worden met een terminal (optie) met keerklep (D) voor de manuele vulling
van de verwarmingsinstallatie (indien deze optie niet aanwezig is wordt het kraantje van de hoofdketel gebruikt). Tijdens deze
handeling wordt de eventuele lucht aanwezig in de installatie afgelaten via de automatische ontluchtingsklep onder de top.
Om te kunnen ontluchten, wordt aangeraden de grijze dop een toer los te draaien en de rode dop vastgedraaid te laten (zie figuur).
De druk om de installatie te vullen KOUD bedraagt 1 bar. Indien de druk tijdens de werking van de installatie daalt (omwille van
de verdamping van de gassen opgelost in het water) tot waarden onder het minimum dat eerder aangegeven is, moet de gebru-
IDRO PRINCE
12-16-23-23 H
O - IDRO PRINCE 30-30 H
3
2

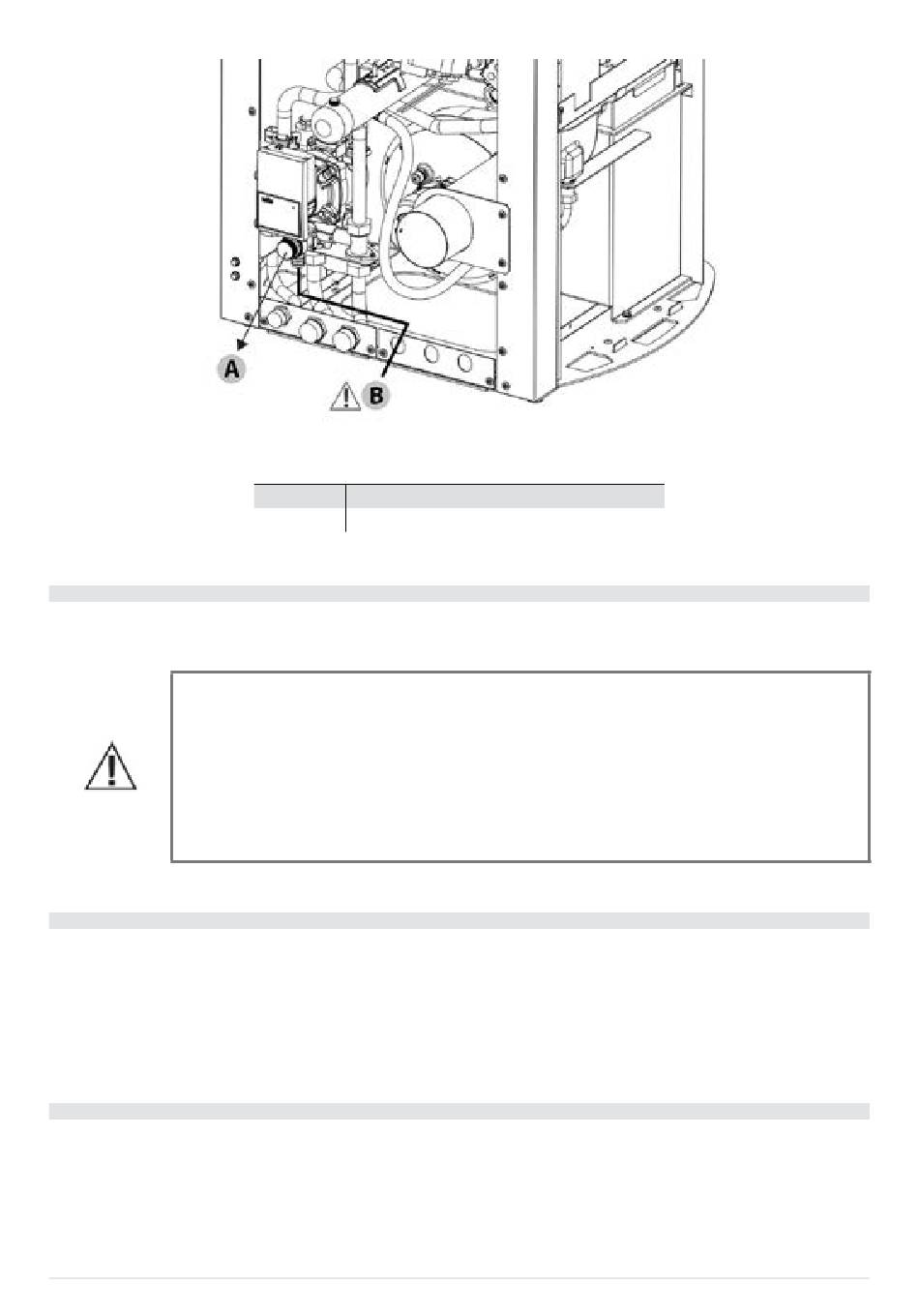

Fig. 44 - Afvoerklep
LEGENDA
Fig. 44
A
Veiligheidsklep 3 bar CE PN10, TMAX 110°C
B
LET OP: 110°C !!
O - AQUOS
16-23-23 H
O - IDRON 16-22 AIRTIGHT - MIRA 16-22 - TESIS 16-23 AIRTIGHT - HIDROFIRE 22.8
2
3
2
39
