Stroommeting met klem
5.3.1.
Aansluiting

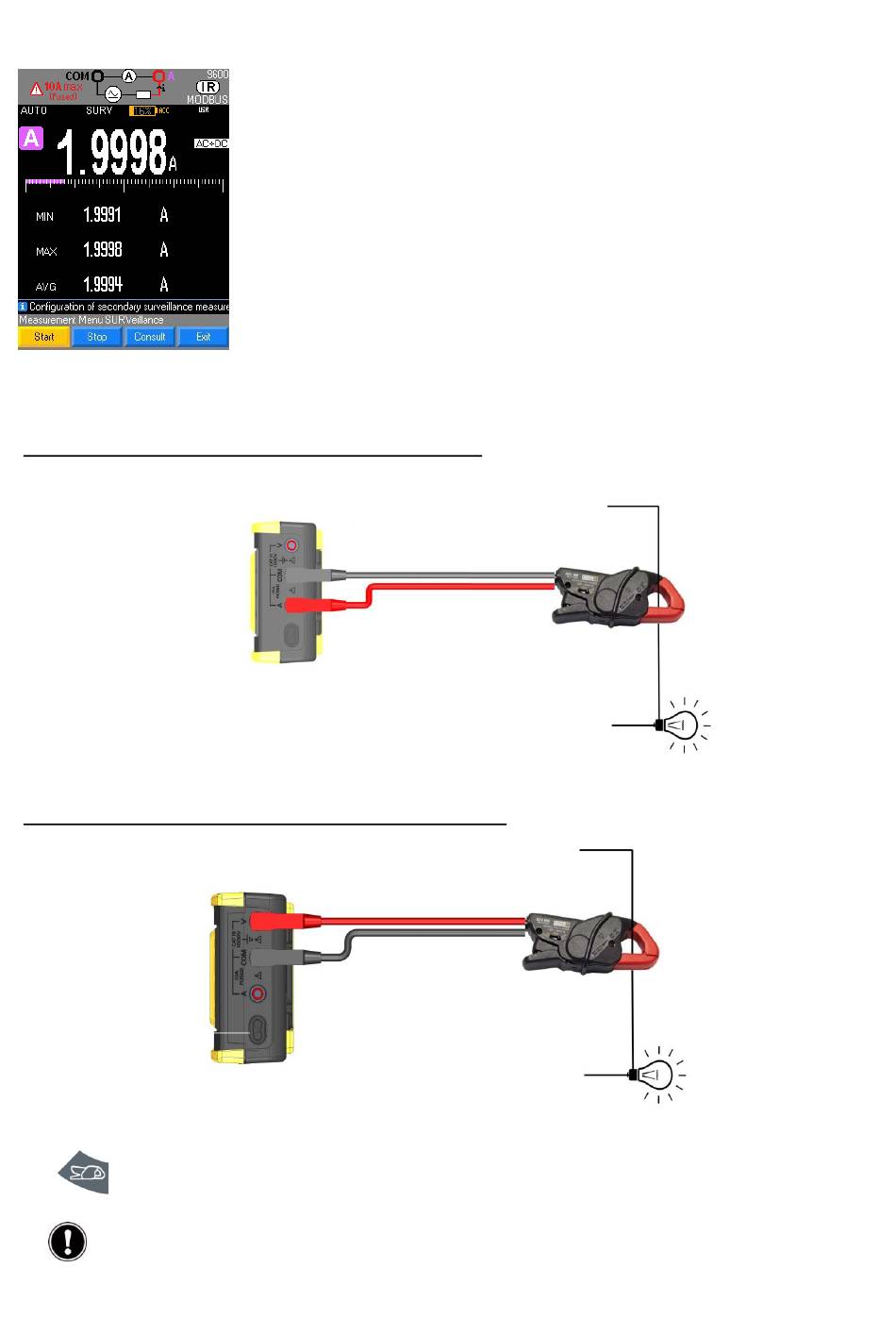

Ampèreklem met stroomuitgang aangesloten op de multimeter
Ampèreklem met spanningsuitgang aangesloten op de multimeter
5.3.2.
Hoofdmeting
Om het onderbreken van een circuit te vermijden, is het aan te raden de stroom te meten met een
ampèreklem, uitgang A of V (functie Ax).
Aangezien de functie ampèreklem een nauwkeurige ratio van xxxx.XA/xxxx.XV of XA heeft, is het mogelijk een
uitgebreid aantal ampèreklemmen aan te sluiten die u kunt vinden in de catalogus van CHAUVIN ARNOUX; u
dient te verifiëren of de ingangs-/uitgangsrange van de klem te gebruiken is met de door de multimeter
voorgestelde kalibers. De nauwkeurigheid van deze functie "klem" hangt af van de nauwkeurigheid van de klem
en van het op de multimeter gebruikte kaliber of gebied.
1.
Druk op de functie A en selecteer vervolgens de koppeling aan de hand van uw
metingen: AC, DC, AC+DC, (standaard AC+DC)
2.
Sluit het zwarte snoer aan op de klem COM, het rode snoer op A en de testpennen
in serie tussen de bron en de last zoals hieronder
3.
Lees de waarde van de meting die op de display staat aangegeven, de grafiek van
de trendwaarden > 1min28s wordt weergegeven op het scherm of selectie meting
secundaire waarden
4.
Het is mogelijk de specificaties van de range voor de metrologie of een RELatieve
meting weer te geven.
5.
Surveillance op de spanning SURV of Registratie MEM van interne gegevens van
de multimeter
"OL" wordt weergegeven als I > 20 A niet beschikbaar zijn.
Visualiseer de golfvorm van de stroom op de band 10 Hz – 600 Hz
6.
Meas... MEAS+ max. 4 displays).
