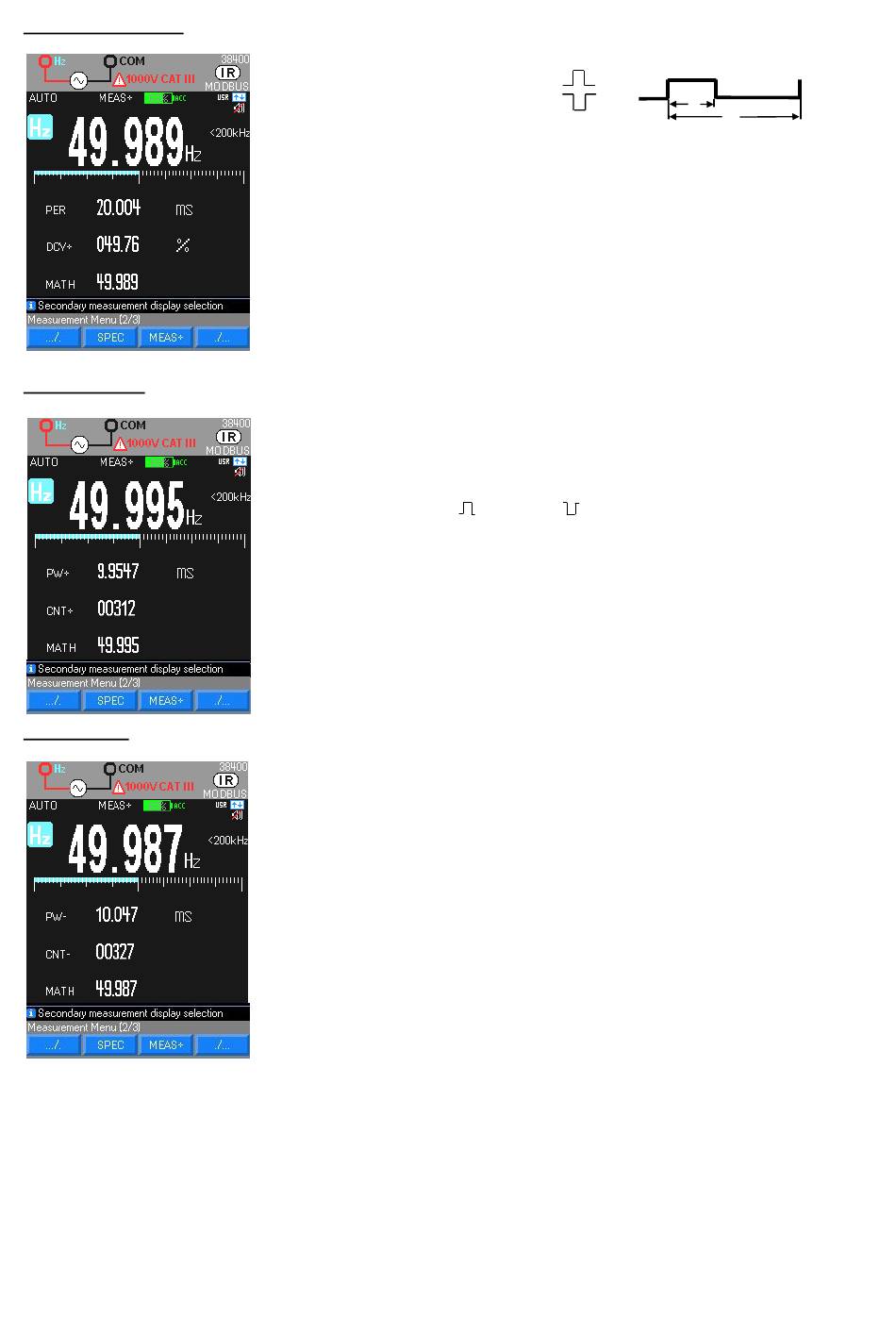

Cyclische verhouding
Telling impulsen
Impulsbreedte
Weergave van de meting in % van een logisch signaal (TTL, CMOS ...)
Cyclische verhouding DCY+
Cyclische verhouding DCY-
De modus cyclische verhouding DCY wordt geoptimaliseerd om de actieve of inactieve
intervallen van de schakelsignalen of de logische signalen te meten. Met name de
elektronische systemen voor brandstofinspuiting en schakelende voeding worden
gecontroleerd door impulsen met variabele breedte die geverifieerd kunnen worden door
een meting van de cyclische verhouding.
Afhankelijk van de voorwaarden voor inschakeling van de frequentiemeter, berekening
van de positieve of negatieve impulsen
Minimale duur van de impuls 5 µs
Telling tot 99999
Inschakelingsdrempel 10 % van het kaliber, behalve kaliber 1000 V
Deze drempel is: positief bij
Reset van CNT door lang te drukken op MEAS. Voor de negatieve evenementen
moeten de snoeren gekruist worden.
De functie impulsbreedte meet de tijd waarin het signaal zwak of sterk is. De gemeten
golfvorm moet periodiek zijn; zijn curve moet met gelijke tijdsintervallen herhaald
worden.
Afhankelijk van de voorwaarden voor inschakeling van de frequentiemeter, meting van
de impulsbreedte in ms.
Resolutie 10 µs
Minimale breedte van de impuls 100 µs
Precisie 0,05 % 10 µs Maximale duur van een periode 12,5 s
Inschakelingsdrempel 20 % van het kaliber, behalve kaliber 1000 VAC
Voor de negatieve evenementen moeten de snoeren gekruist worden
=
= T -
, negatief bij
T
AC
28
