5.3.3.
Procedure

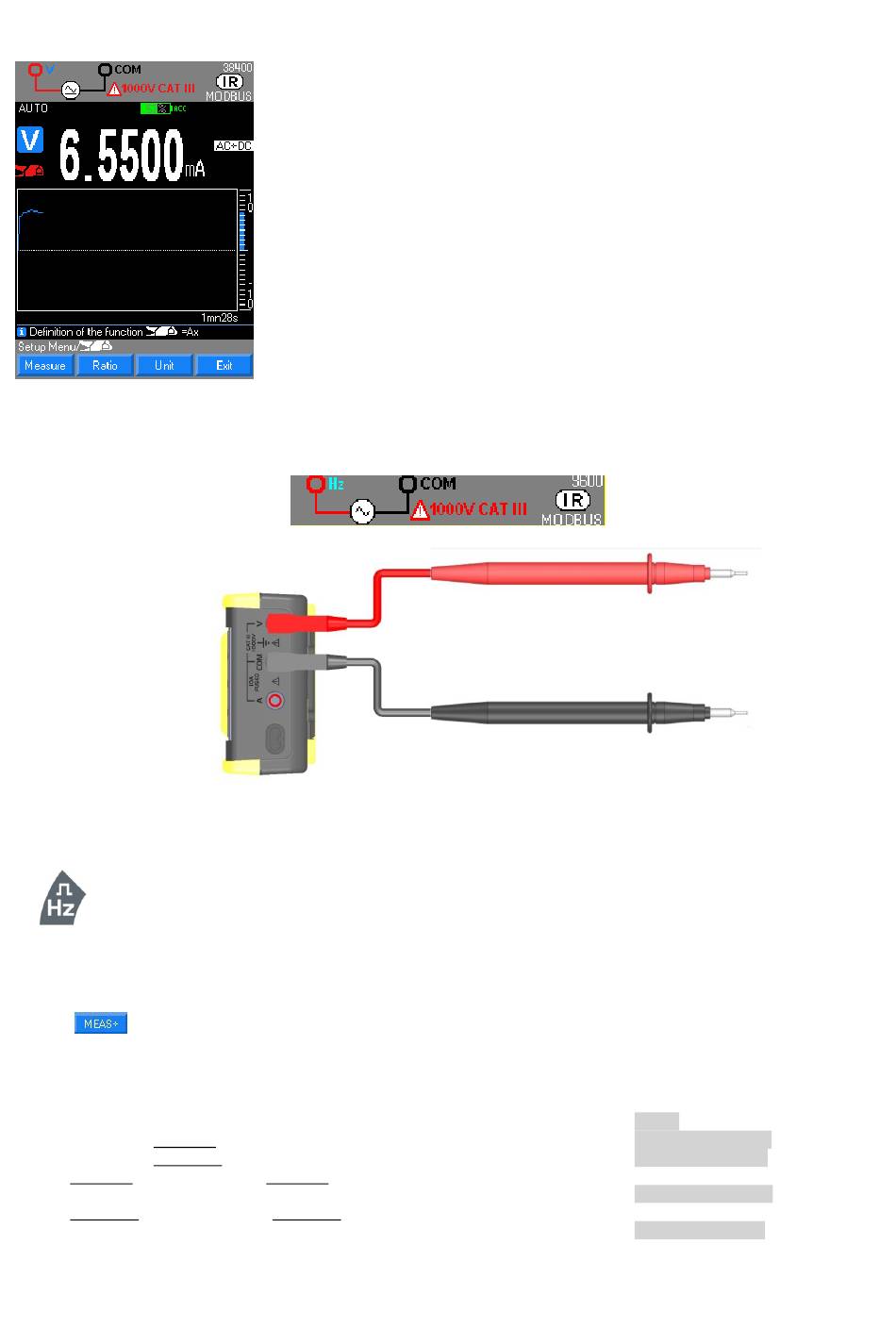

5.4.
Frequentiemeting
5.4.1.
Aansluiting
5.4.2.
Hoofdmeting
Selecteer de functie Hz om de frequentie van de spanning te meten
Het meten van de periode is toegankelijk bij een secundaire meting
Als het filter MLI geactiveerd is, blijft de meetbare frequentie binnen de grens van de bandbreedte van het filter
300 Hz. Onder 10 Hz of als het niveau van het signaal te laag is, wordt de waarde geforceerd tot "- -"
Selectie mogelijk van de range met "Range+ of –" of van de manuele freq. F < 200 kHz (standaard)
of F > 200 kHz
5.4.3.
Secundaire metingen
Door op
te drukken, krijgt men toegang tot de hoofdfunctie:
1.
DUTY CYCLE: cyclische verhouding DCY+ of DCY-
2.
CNT+ en CNT-: telling impulsen
3.
PW+ en PW-:impulsbreedte
-
De bijbehorende wiskundige functie:
-
De periode, de positieve cyclische verhouding en de wiskundige functie:
De periode, de negatieve cyclische verhouding en de wiskundige functie:
-
De positieve impulsbreedte, de positieve impulsen telling, de referentie en de wiskundige functie:
-
-
De negatieve impulsbreedte, de negatieve impulsen telling, de referentie
1.
Activeer de functie klem en, afhankelijk van het aangesloten type klem, drukt u
twee keer op "Klem" of via het menu setup/klem en bepaalt u de koppeling.
2.
Selecteer het type uitgang klem Meting (V, A)
3.
Bepaal de te integreren ratio A die is weergegeven op de klem Val1/Val2 ofwel
xxxx.Xa/xxxx.Xv (standaard 1A/1V) (Ok voor Valideren of Annuleren).
4.
Bepaal de weer te geven fysieke eenheid (standaard: A): 3 programmeerbare
velden
MATH
PER_DCY+_MATH
PER_DCY-_MATH
PW+_CNT+_MATH
en de wiskundige functie:
PW-_CNT-_MATH
27
