Wolf CHC-Monoblock /200 Montagehandleiding pagina 32
Inhoudsopgave
11.15

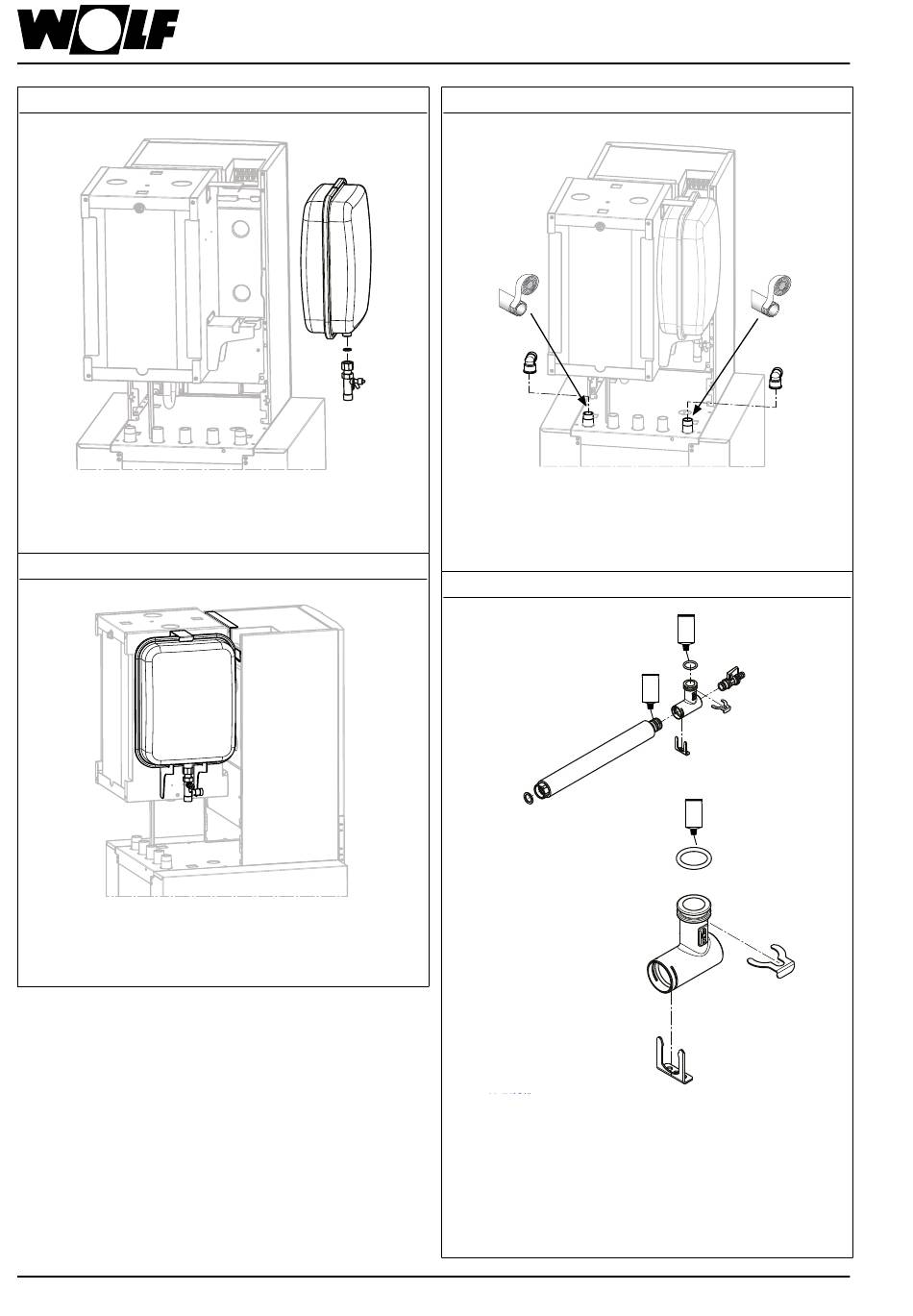

Het expansievat (nr. 3) met vlakke dichting (nr. 6.19)
en het kapventiel (nr. 6.14) verbinden.
Detail A
Maßstab:
11.16
05.07.17
CATIAV5R24SP4
Het expansievat in de daartoe voorziene uitsparing van
de steun brengen en met de bovenste strip borgen.
05.07.17
CATIAV5R24SP4
32
Montage CHC-Monoblock / 200-35
1:7
1:14
Montage MAG mit
Tro
Kappenventil
CATDWG0125876
1:14
MAG montiert
Tro
CATDWG0125878
11.17
2 aansluitbochtstukken (nr. 6.3) op de aansluiting met
schroefdraad (AV boiler) en (RT boiler) met geschikt
afdichtmateriaal afdichten. De aansluitingen moeten
naar de binnenunit gericht zijn.
11.18
. 0,000
1
1
Detail A
Maßstab:
. 0,000
1
KFE-kogelkraan (nr. 6.2) in de aansluithoek (nr. 6.1)
1
schroeven. Ribbelbuis aanvoer boiler (nr. 6.9) art. nr.
2071921 aan de kant van de O-ring invetten, in de
aansluithoek insteken en met de rechthoekige clip
(nr. 6.15) borgen. O-ring (nr. 6.17) in de sleuf van de
aansluithoek steken en invetten. Vlakke dichting
(nr. 6.20) voor de volgende montage voorbereiden.
17.07.17
Detail A
Maßstab:
1:7
Montage Anschlusswinkel VL
24.07.17
Tro
CATIAV5R24SP5
1:5
1:10
VL Speicher PU 35
25.07.17
Tro
Vormontage
CATDWG0126498
CATIAV5R24SP5
Montage Wellrohr RL Heizung (2072549)
1:8
Wth
1:10
. 0,000
RL
CATDWG0126448
1
1
. 0,000
1
1
1:8
. 0,000
3066535_201905
. 0,000
