18.16

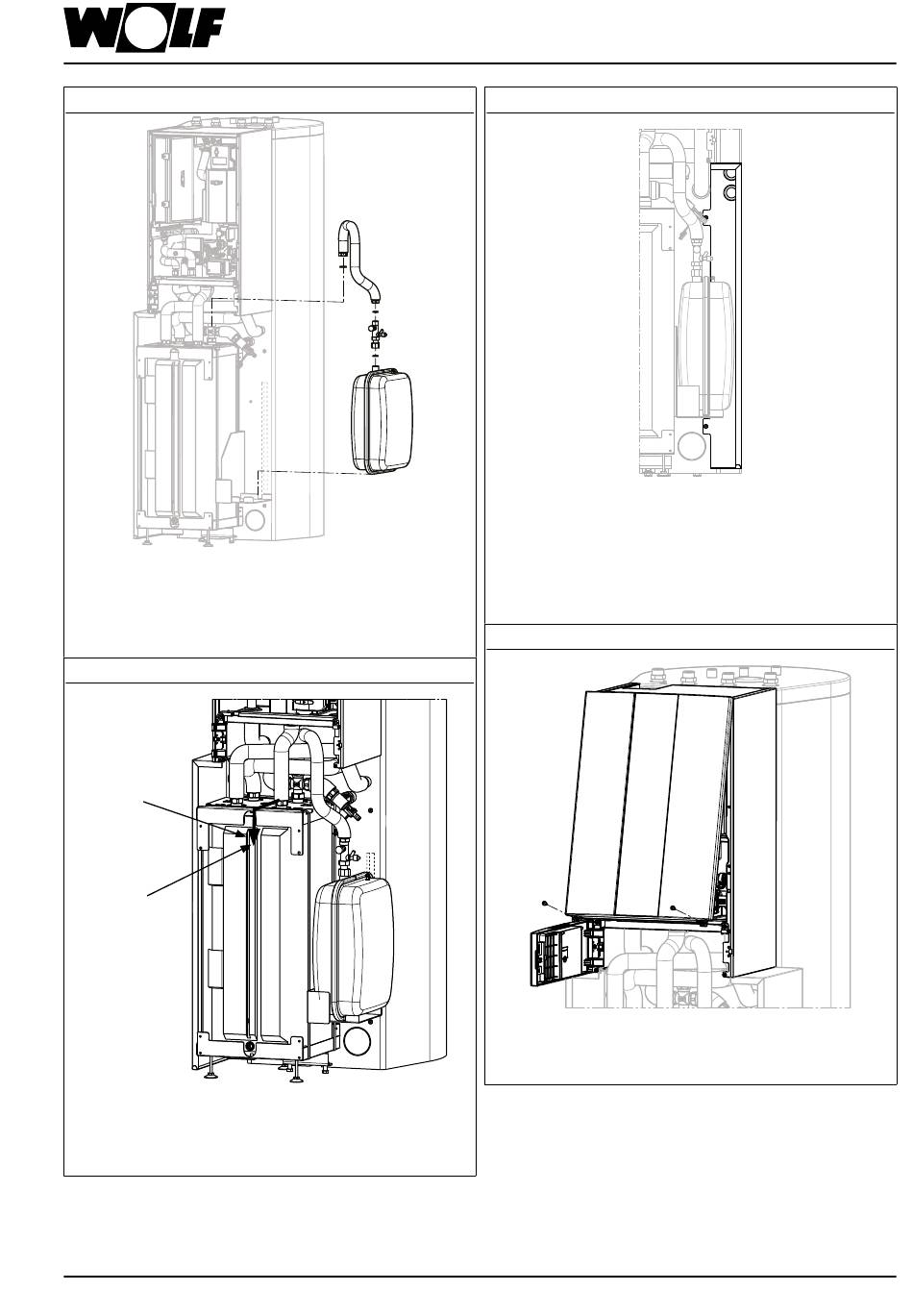

Het expansievat (nr. 3) en het kapventiel (nr. 9.11),

ribbelbuis DN15 (nr. 9.10) en vlakke dichtingen

(nr. 9.16 en 9.17) aan het kruisstuk vastschroeven.

18.17

19.07.17

CATIAV5R24SP4

Kabel

Verdelervoeler

Dompelhuls

Verdelervoeler

Verdelervoeler VV (nr. 18.2) in de dompelhuls

bovenaan schuiven.

3066535_201905

Montage CHC-Monoblock / 300-50S

1:15

Montage ADG, Kappenventil, Wellschlauch

Wth

CHC Split 300-50S

CATDWG0125745

18.18

Zijbekleding rechts (nr. 13.1) op dezelfde manier

als de zijbekleding links met schroeven (nr. 13.4)

monteren en de slang van het veiligheidsventiel door

de doorvoerstukken leiden!

. 0,000

18.19

Bekleding vooraan van de binnenunit monteren.
