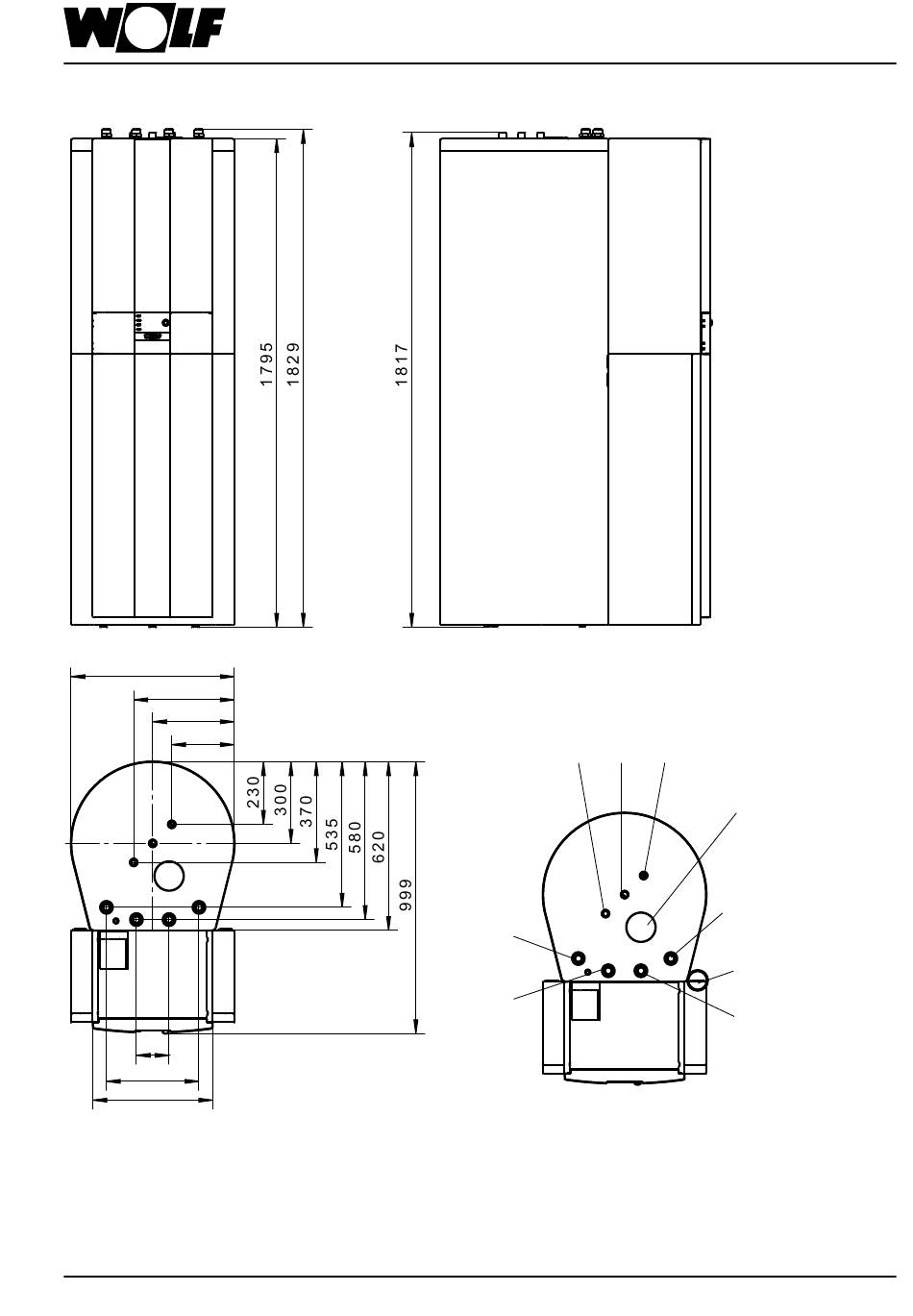

12.3 Montageafmetingen
6 0 0
3 7 0
3 0 0
2 3 0
1 2 0
3 4 0
4 4 0
3066535_201905
Afmetingen / montagematen CHC / 300
7
6
8
9
1) Aanvoer verwarming G1" uitw.
2) Afvoerslang overdrukventiel verwarmingscircuit
3) Retour verwarming G1" uitw.
4) Beschermingsanode 1¼"
5) Koud water G¾" uitw.
6) Warm water G¾" uitw.
7) Circulatie G¾" uitw.
8) Aanvoer van de buitenunit G1" uitw.
9) Retour naar buitenunit G1" uitw.
5
4
3
2
1
