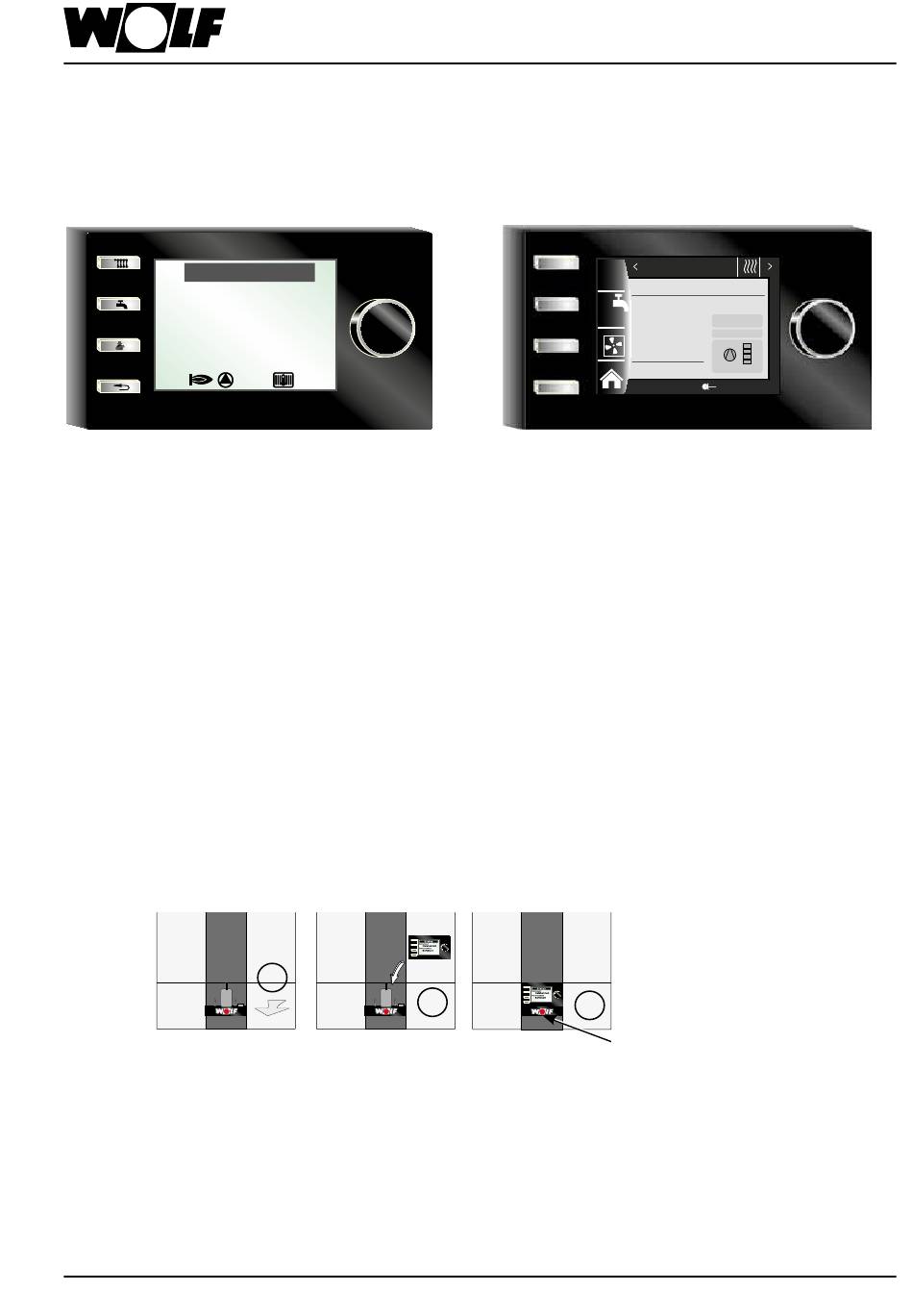

21 Weergavemodule AM / bedienmodule BM-2
Voor het gebruik van de lucht/water-warmtepomp dient een weergavemodule AM of een
bedienmodule BM-2 te worden gebruikt.
AM
Status
Bedrijfsmodus
Verwarmingswerking
WP-status
Werking
De AM dient als weergave- en bedienmodule voor de
lucht/water-warmtepomp. Er kunnen voor de lucht/water-
warmtepomp specifieke parameters en waarden worden
geparametreerd of weergegeven.
Technische gegevens:
•
3" lcd-display
•
4 snelstarttoetsen
•
1 draaiknop met drukfunctie
Rekening houden met het volgende:
•
Gebruiken wanneer de BM-2 als afstandsbediening
wordt gebruikt, of in een cascadeschakeling
•
De AM bevindt zich steeds in het verwarmingstoestel
Montage
De weergavemodule AM of de bedienmodule BM-2 in de stekkerplaats boven
de bedrijfsschakelaar (WOLF- logo) monteren.
De hieronder vermelde bedrijfsmodi zijn mogelijk:
•
Bedienmodule BM-2 in de binnenunit
•
Weergavemodule AM in de binnenunit met bedienmodule BM-2 in de wandsokkel of in de uitbreidingsmodule
•
Weergavemodule AM in de binnenunit
3066535_201905
Weergavemodule AM / bedienmodule BM-2
1
BM-2
1x
De BM-2 (bedienmodule) communiceert via eBus met
alle aangesloten uitbreidingsmodules en met de lucht/
water-warmtepomp.
Technische gegevens:
•
Kleurendisplay 3,5"
•
4 functietoetsen
•
1 draaiknop met drukfunctie
•
micro SD-kaartsleuf voor software-update
•
Centrale bedieningseenheid met weersafhankelijke
aanvoertemperatuurregeling
•
Tijdprogramma voor verwarming, koelen, warm water
en circulatie
2
3
Verw.toestel
Verwarmingswerking
Werking
1,94 bar
25,2 °C
Druk
Ketel
20.01.2018
14:12
PV
Link
Voedingsspanning / zekering
inschakelen en aan/uit schakelaar
inschakelen.
