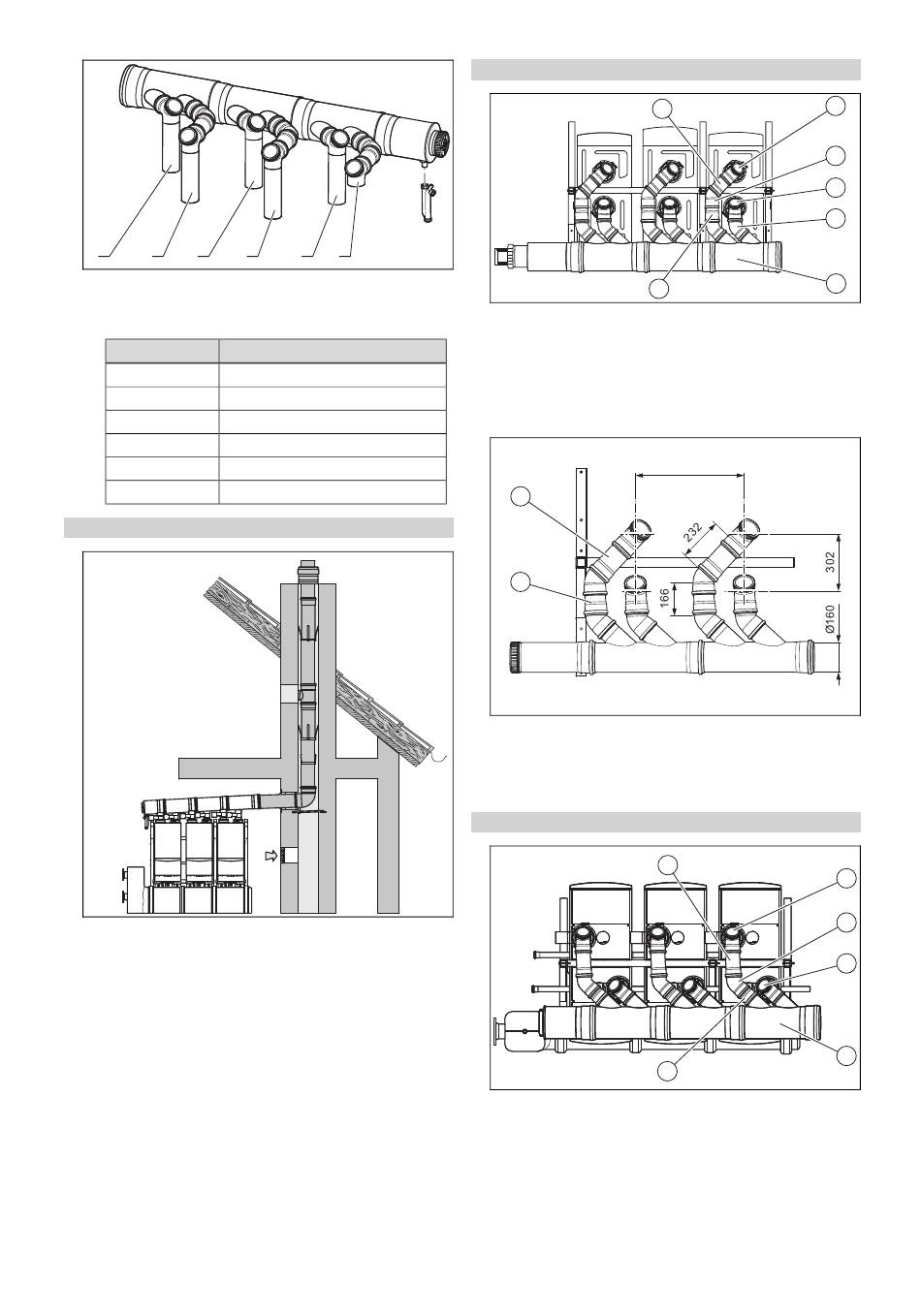

8 Rookgasaansluiting en horizontale rookgasleiding monteren
6
5
4
3
▶
Monteer aan product 1 (1) de kortste bocht met de
lengte A. De andere lengtes van de revisiebochten
kunt u uit volgende tabel opmaken.
Product
Lengte rookgasbuis (mm)
1
A
2
A + 62
3
A + 30
4
A + 92
5
A + 61
6
A + 123
Geldigheid: Alle producten
▶
Begin de verdere montage aan de producten die het
dichtst bij de verticale rookgasleiding liggen.
20
2
1
Geldigheid: Producten ≤ 65 kW
▶
Steek de 45°-bocht (2) en de revisiebocht ⌀ 110 mm
(3) op de verbrandingsgasbuis met de aftakking (1).
▶
Plaats de verbrandingsgasbuis (1) met gemonteerde
bochten in de verbrandingsgasklep.
▶
Ondersteun de rookgasbuis met de buisbevestiging
van de staander.
6
7
▶
Verkort de verbrandingsgasbuizen (6), (7) tot op de
opgegeven maat.
▶
Monteer de verbrandingsgasbuizen ⌀ 110 mm met de
45°-bochten (4) en de revisiebocht (5).
Geldigheid: Producten 80 kW - 120 kW
▶
Steek de revisiebocht ⌀ 110 mm (2) op de rookgas-
buis met de aftakking (1).
▶
Plaats de rookgasbuis (1) met gemonteerde bocht in
de rookgasklep.
▶
Ondersteun de rookgasbuis met de buisbevestiging
van de staander.
Montagehandleiding 0020149602_03
6
7
580
5
6
5
4
3
2
1
4
3
2
1
