Voorwaarden: Steunconsole onder de kernboring
–
Montage indien mogelijk a)
Voorwaarden: Steunconsole aan de zijkant van de kernboring
–
Montage indien mogelijk b)
4.
Stel de wandafstand als volgt in:
Systeem
Wandafstand
⌀ 160/225 mm
160 mm
⌀ 200/300 mm
220 mm
⌀ 250/300 mm
245 mm
–
Steunconsole en leidinghouder hebben hierdoor een
instelbereik van +/- 20 mm.
5.
Draai alle schroeven aan de voorgemonteerde steun-
console vast.

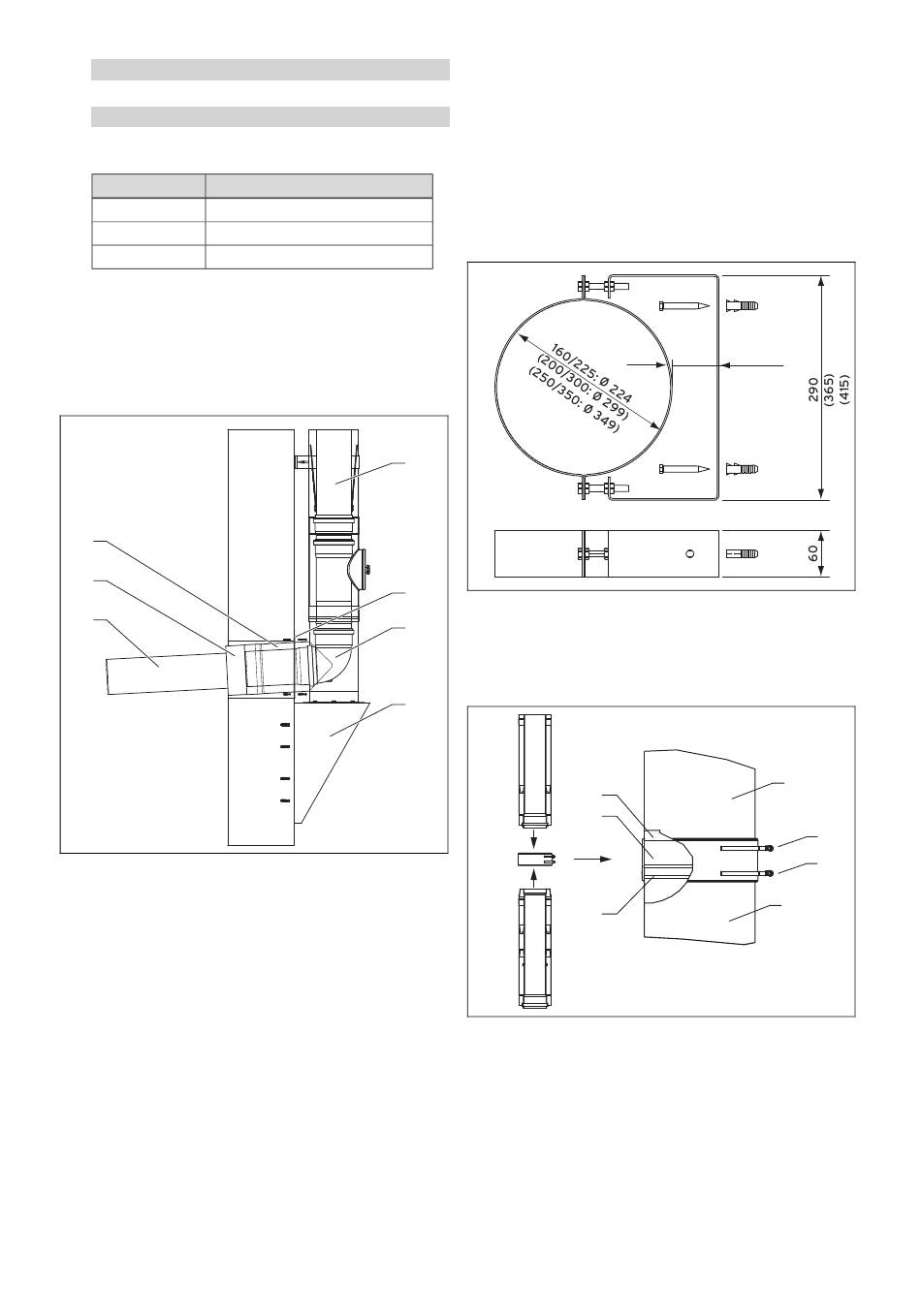

9.3.5
Aansluiting aan de buitenmuurleiding
monteren
7
6
5
1
Verlengstuk voor de
buitenmuur
2
Steunconsole
3
Steunbocht
4
Buitenwandrozet
1.
Plaats de steunbocht (3) op de steunconsole (2).
2.
Plaats de buitenbuis van een buitenmuurverlengstuk (6)
met de mof van binnen op het steunbochtstuk.
–
De buitenwandrozet moet op het bochtstuk gescho-
ven zijn. Een montage achteraf is niet mogelijk.
3.
Snij voor een zuivere binnenwandafsluiting de buis af.
4.
Teken hiervoor de snijlijn af, haal de buis opnieuw uit
de wandboring en snij deze af.
5.
Plaats de buis met de mof opnieuw op het steunbocht-
stuk.
6.
Monteer de binnenbuis van de buitenwandverlenging
(5) aan het rookgasbochtstuk van het steunbochtstuk.
0020149602_03 Montagehandleiding
Systemen ⌀ 160, 200, 250 mm monteren 9
1
4
3
2
5
Binnenbuis van een
buitenwandverlengstuk
6
Buitenbuis van een
buitenwandverlengstuk
(reeds verkort)
7
Luchtbuis van het
steunbochtstuk
7.
Vul de spleet tussen luchtbuis (7) en wandboring van
buiten en binnen met mortel.
–
De ringspleet tussen binnenbuis en buitenbuis moet
geopend blijven.
8.
Laat de mortel uitharden.
9.
Monteer van buiten de buitenwandrozet (4).
10. Bevestig de leidinghouder
–
Afstand van de leidinghouders: ≤ 2 m
9.3.6
Instelbereik leidinghouder
De leidinghouders zijn instelbaar. Hiervoor moet u de beide
klemschroeven aanpassen.
9.3.7
Rookgascomponenten van het
buitenwandsysteem in elkaar steken
6
1
5
1
Klem
2
Buitenwandelement
3
Buitenwandelement
1.
Monteer de rookgasleidingen en het eindstuk en evt. de
revisieopening en de bochten.
43 - 81
(51 - 89)
(67 - 105)
2
4
4
3
4
Spanschroeven
5
Rib
6
Rib
27
