10 Systeem ⌀ 130 mm in de schacht monteren

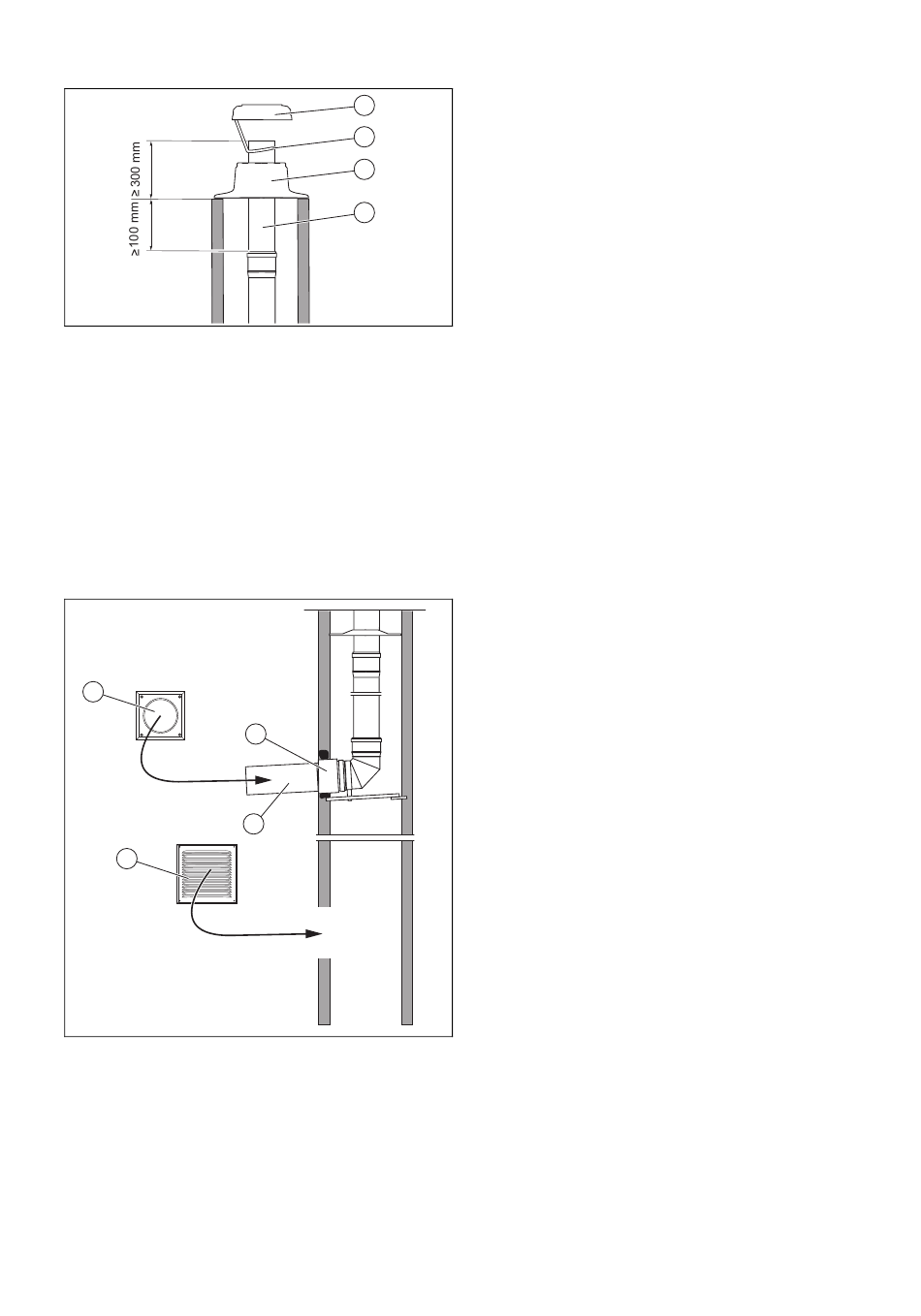

10.1.2 Schachtkap monteren
1.
Monteer de in de leveringsomvang inbegrepen rookgas-
buis ⌀ 130 mm (4) van aluminium.
2.
Trek de kabel uit de schacht.
3.
Schuif het schachtopzetstuk (3) over de aluminium-
buis (4) en bevestig deze met behulp van pluggen en
schroeven op de schachtwang.
4.
Beveilig de bovenste afdekking met achterventilatie
(1) met de bijgeleverde beveiligingskabel (2) aan de
aluminiumbuis.
5.
Zet de bovenste afdekking op het schachtopzetstuk (3)
vast.
10.1.3 Schachtaansluiting monteren
4
3
1.
Steek de 500 mm lange rookgasbuis (2) op het steun-
bochtstuk.
2.
Verkort de beschermbuis DN 180 (1) voor de schacht-
doorbraak tot op schachtwanddikte.
3.
Schuif de beschermbuis over de rookgasbuis in de
schacht tot deze met de buitenwand van de schacht
afsluit.
4.
Bevestig de beschermbuis met mortel en laat de mortel
uitharden.
30
1
2
3
4
1
2
5.
Steek de in de leveringsomvang voorhanden muurrozet
(4) over de rookgasbuis. Bevestig de muurrozet pas
na afsluiting van de montagewerkzaamheden aan de
schacht.
6.
Maak binnen de opstelruimte aan de voet van de
schacht een doorbraak voor de achterventilatie van de
schacht.
–
Afmetingen: 150 x 150 mm
7.
Bevestig het ventilatierooster (3).
8.
Bevestig de wandrozet.
Montagehandleiding 0020149602_03
