1 Veiligheid
▶ Transporteer de buizen alleen in de origi-
nele verpakking naar de bouwplaats.
▶ Als de temperatuur onder 0°C ligt, warm
dan de buizen voor het montagebegin op.
▶ Gebruik bij de installatie van de verbran-
dingsgasinstallatie uitsluitend verbran-
dingsgasbuizen uit hetzelfde materiaal.
▶ Bouw geen beschadigde buizen in.
▶ Schuif de buizen bij het monteren altijd tot
aan de aanslag in de mof.

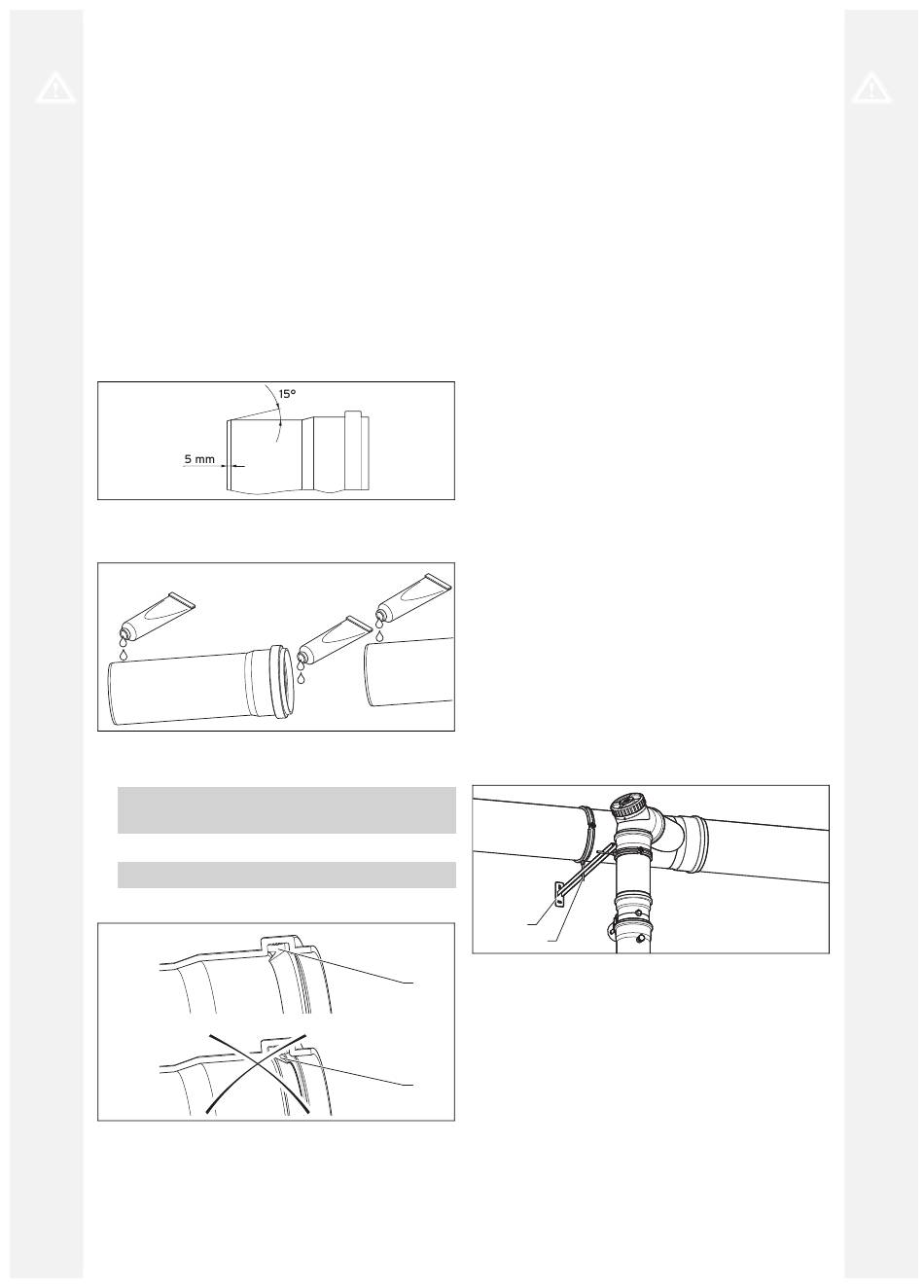

▶ Verkort de rookgasbuizen in een rechte
hoek aan de gladde zijde tot op de pas-
sende lengte.
▶ Ontbraam en kant de buizen voor montage
af en verwijder de spaanders.
▶ Gebruik indien nodig hulpmiddelen om te
montage te vergemakkelijken.
Voorwaarden: Systeem ⌀ 160, 200 en
250 mm
– Het bijgeleverde montagevet
Voorwaarden: Systeem ⌀ 130 mm
– Water
▶ Let er bij het inbouwen van de rookgas-
buizen absoluut op dat de afdichtingen
4
goed geplaatst zijn. De lip van de afdich-
ting moet naar binnen gericht zijn (1), niet
naar buiten (2).
▶ Bouw geen beschadigde afdichtingen in.
Mortelresten, spaanders enz. in het verbran-
dingsgastraject hinderen de afvoer van de
verbrandingsgassen, zodat verbrandingsgas
kan uitstromen.
▶ Verwijder na afloop van de montage mor-
telresten, spaanders, enz. uit de VGA.
Verlengstukken die niet aan de muur of aan
het plafond zijn bevestigd, kunnen doorbui-
gen en uitzetten, zodat ze scheuren.
▶ Bevestig elk verlengstuk en het eindstuk
met condensafvoer met een buisklem aan
de muur of aan het plafond. Dit geldt ook
bij het gebruik van productdragersyste-
men.
▶ Gebruik hiervoor gebruikelijke bevesti-
gingsklemmen.
– Het spanbereik moet tussen 160 mm
resp. 200 mm liggen.
– Draagkracht: min. 200 kg
▶ Bevestig de buisklemmen telkens met een
stokschroef of draadstang M8/M10 in muur
of plafond. Daardoor is er voldoende elas-
ticiteit voor de bevestiging bij warmte-uit-
zetting van de buizen.
– Gebruik om stabiliteitsredenen geen
stokschroeven die langer zijn dan
500 mm.
1
2
▶ Monteer courante wandconsoles (1) en be-
1
vestig daaraan de buisbevestigingsklem-
men met korte draadstangen (2).
▶ Breng de buisklemmen zo aan, zoals in
hoofdst. Rookgasleiding tussen cascase
en verticale rookgasinstallatie monteren
2
(→ Pagina 22) beschreven.
▶ Stel de afstand tussen 2 buisklemmen zo
in dat deze maximaal de lengtemaat van
het verlengstuk bedraagt.
Montagehandleiding 0020149602_03
