2. Zorg voor een stroomaansluiting
Indien u de Envoy-S buiten aansluit, moet u deze in een behuizing plaatsen met IP54-certificaat of hoger
via een vaste bedrading. Gebruik een behuizing van de juiste klasse indien u deze binnen aansluit.
GEVAAR! Risico op elektrische schokken. Wees u ervan bewust dat u bij het installeren van
deze apparatuur het risico loopt op elektrische schokken. Wanneer u de Envoy-S bij de sub-
groepenkast aansluit, schakelt u altijd eerst de voeding van de sub-groepenkast uit voordat u
begint met het aansluiten van de kabels.
De stroomaansluiting varieert afhankelijk van het model van uw Envoy-S.
Stroom aansluiten voor de Envoy-S-norm (ENV-S-WB-230)
a. Gebruik een éénpolige zekering van maximaal 20 A voor de toevoerbedrading.
b. Zorg ervoor dat de toevoerbedrading 1,5 mm
c. Zoek de schroef aan de linkerkant van het klepje van de terminal en draai deze los met een
schroevendraaier om het klepje te openen.

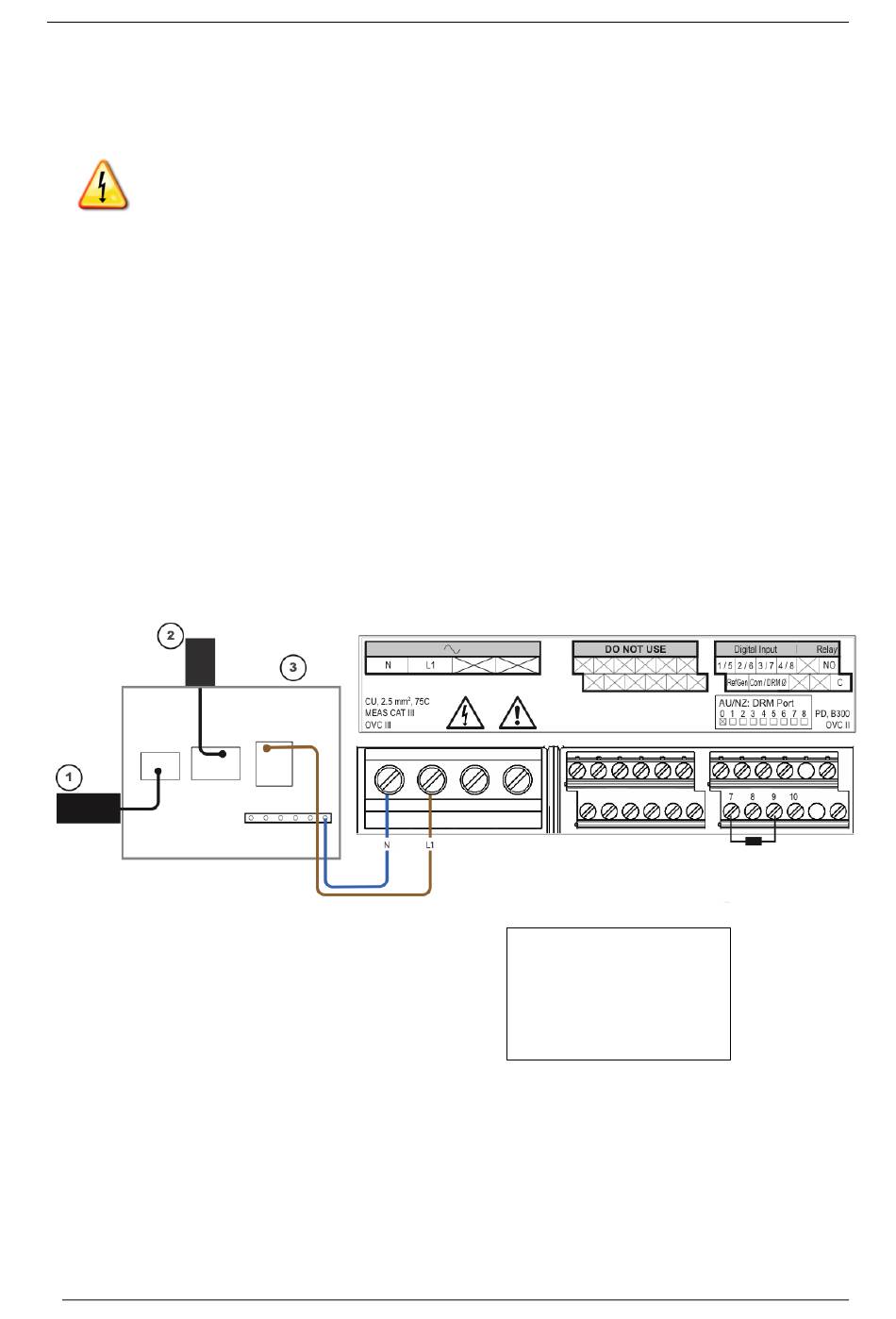

d. Maak de klep van de terminal open en verplaats de sluiter naar links. Sluit de lijn en de neutrale
geleiders aan zoals weergegeven in het diagram. Draai de schroeven van de terminal vast tot
0,56 Nm.
- Sluit Lijn (actief) aan op A
- Sluit Neutraal aan op N
13
is, gecertificeerd op 75 °C of hoger.
2
© 2020 Enphase Energy Inc.
Installatie en bediening van de Envoy-S
SLEUTEL:
1. Naar netwerk
2. Output van PV Systeem
3. Groepenkast
141-00031 Rev 02
