Stroom aansluiten voor de Envoy-S Metered (ENV-S-WM-230)
De Envoy-S Metered (ENV-S-WM-230) gebruikt terminals voor aansluitingen voor voeding. Indien u de
Envoy-S buiten aansluit, moet u deze in een behuizing plaatsen met IP54-certificaat of hoger via een
vaste bedrading. Gebruik een behuizing van de juiste klasse indien u deze binnen aansluit.
GEVAAR! Risico op elektrische schokken. Wees u ervan bewust dat u bij het installeren van
deze apparatuur het risico loopt op elektrische schokken. Wanneer u de Envoy-S bij de sub-
groepenkast aansluit, schakelt u altijd eerst de voeding van de sub-groepenkast uit voordat u
begint met het aansluiten van de kabels.
a. Gebruik een éénpolige zekering van maximaal 20 A voor de toevoerbedrading.
b. Zorgervoor dat de voedingskabels een koperkern van 1,5 mm
eentemperatuur van 75 °C.
c. Zoek de schroef aan de linkerkant van het klepje van de terminal en draai deze los met een
schroevendraaier om het klepje te openen.

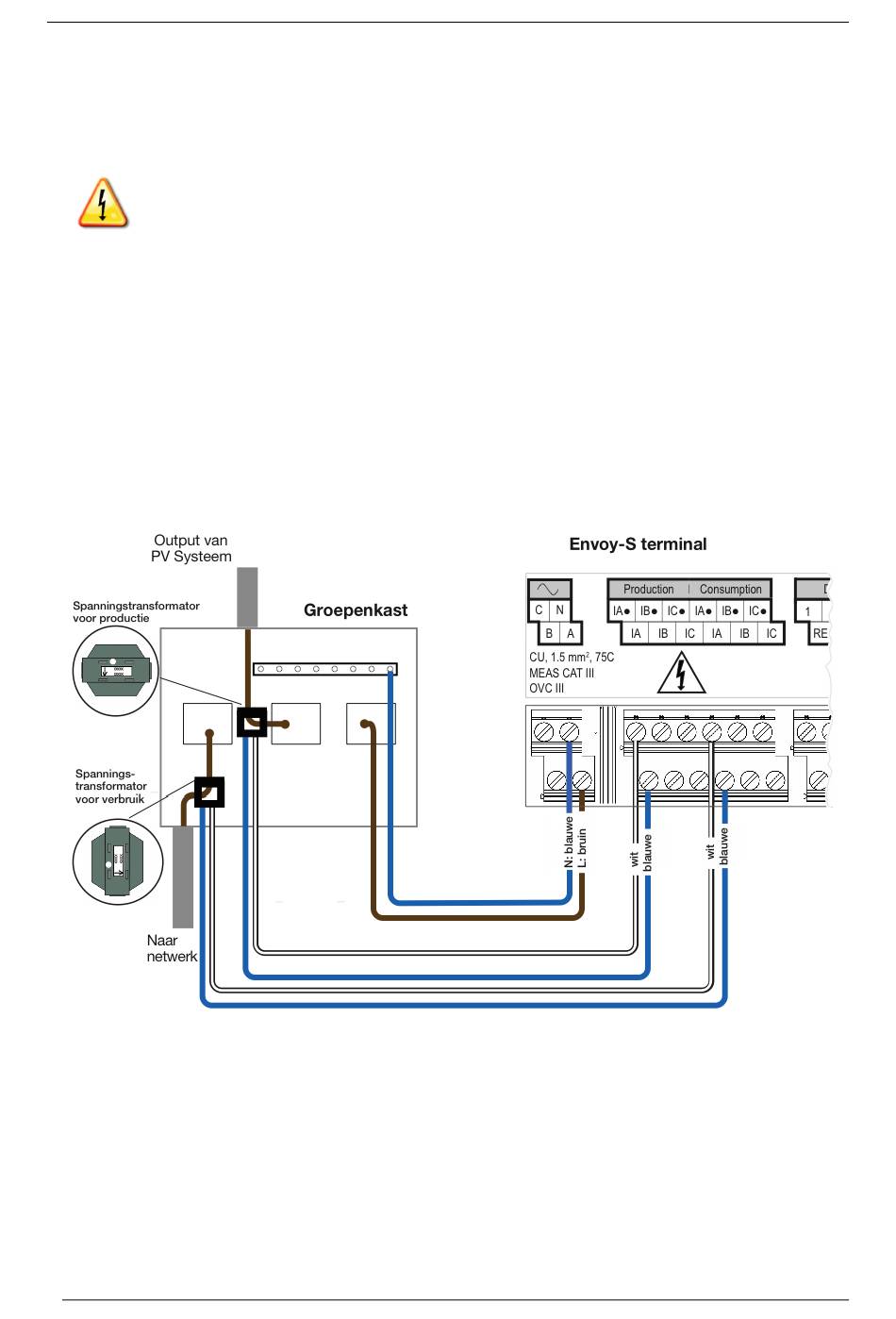

d. Klap het klepje van de terminal open en sluit de lijn- en neutraalgeleiders aan zoals
weergegeven in het diagram. Draai de schroeven van de terminal vast tot 0,56 Nm.
- Sluit Lijn (actief) aan op A
- Sluit Neutraal aan op N
