3. Installeer stroomtransformatoren voor meting (alleen model ENV-S-
WM-230)
De Envoy-S Metered (ENV-S-WM-230) gebruikt terminals voor aansluitingen voor meting. Installeer één
spanningstransformator voor het meten van de productie en één spanningstransformator voor het meten
van het verbruik, zoals beschreven in dit gedeelte. U moet kabelleidingen gebruiken voor de
spanningstransformatordraden naar de Envoy-S. Raadpleeg "Verleng de spanningstransformatorkabels,
indien nodig" op pagina 16 als u de kabels moet verlengen (tot 213 meter).
OPMERKINGEN:

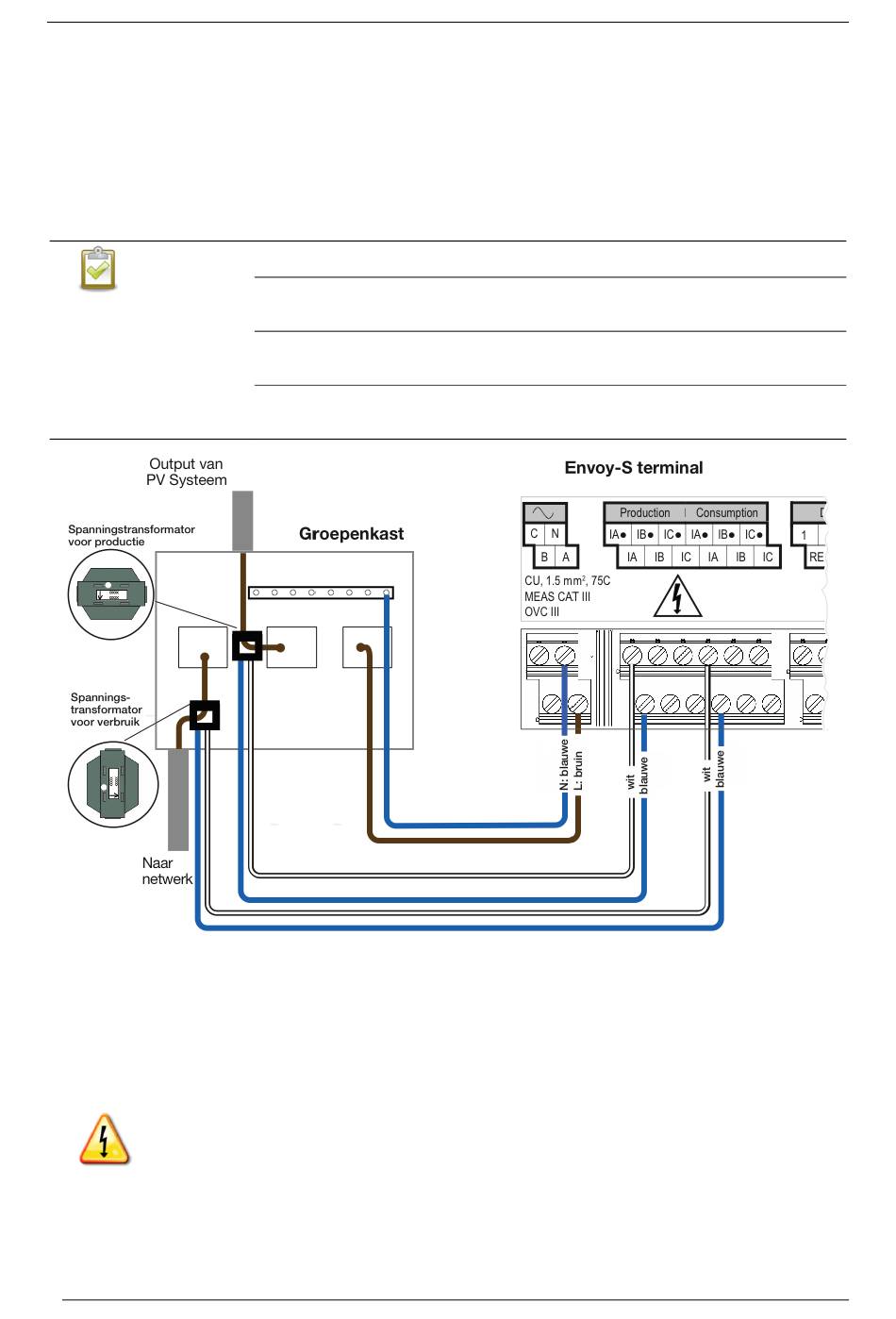

Installeer de spanningstransformator voor het meten van productie
GEVAAR! Gevaar voor elektrocutie! De stroomtransformatoren moeten worden
geïnstalleerd terwijl er geen stroom door het gedetecteerde circuit loopt. Sluit de bedrading
van stroomtransformatoren altijd aan op de aansluitblokken voordat u de stroomtoevoer naar
het gedetecteerde circuit inschakelt.
GEVAAR! Risico op elektrische schokken. Wees u ervan bewust dat u bij het installeren van
deze apparatuur het risico loopt op elektrische schokken. Wanneer u de Envoy-S bij de sub-
groepenkast aansluit, schakelt u altijd eerst de voeding van de sub-groepenkast uit voordat u
begint met het aansluiten van de kabels.
a. Gebruik alleen de spanningstransformator die bij de Envoy-S is geleverd. Deze is gemarkeerd
met hetzelfde serienummer als de Envoy-S.
15
Wanneer u de Envoy-S aansluit voor het meten van productie en verbruik, moet u
de stroomtransformatoren precies aansluiten zoals beschreven voor uw toepassing.
Wanneer u de spanningstransformatoren gebruikt, mag u de stroomtoevoer naar de
Envoy-S of de micro-omvormers niet inschakelen zolang de installatie van de
spanningstransformatoren niet is voltooid.
Installeer de spanningstransformatoren niet in een paneel waar ze meer dan 75%
van de bedradingsruimte van een dwarsdoorsnede binnen het paneel uitmaken, of
raadpleeg de lokale normen voor richtlijnen.
U kunt meer dan één kabel door de stroomtransformator leiden indien alle kabels
op dezelfde fase zijn aangesloten en indien ze in de opening in de transformator
passen.
