5 Installatie
▶
Zorg ervoor dat de aansluitbuizen zonder
mechanische spanningen worden gemon-
teerd.
Opgelet!
Beschadigingsgevaar door resten in de
leidingen!
Resten zoals lasparels, hamerslag, hennep,
stopverf, roest, grof vuil e.d. uit leidingen
kunnen zich in het product afzetten en tot
storingen leiden.
▶
Spoel de leidingen voor het aansluiten op
het product zorgvuldig uit om mogelijke
resten te verwijderen!
5.1

Luchttoevoer en -afvoer installeren

5.1.1
Luchtkanaalsystemen kiezen
Geldigheid: Vaillant
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
▶
Sluit het product niet op afzuigkappen
aan.
1.
Gebruik alleen gebruikelijke, geïsoleerde luchtkanalen,
met een geschikte warmte-isolatie, om energieverlies
en condenswatervorming bij de luchtkanalen te vermij-
den.
Maximale lengte van de luchtbuizen L1 + L2 (L1 = lucht-
aanzuigbuis; L2 = luchtafvoerbuis)
Standaardwaarde
Voorwaarde: buigzame buizen
Voorwaarde: Vaste buizen
Aanwijzing
Bij een installatie met vaste buizen zorgen
bochten, opzetstukken en roosters voor extra
drukverliezen in het luchtkanaalsysteem, die
per element met 5 meter rechte buislengte
kunnen overeenkomen. Controleer of door
de gebruikte elementen de maximaal toege-
stane lengtes niet overschreden worden.
2.
Installeer bij de openingen van de luchtkanalen abso-
luut beveiligingen die het binnendringen van water of
12
3.
4.
5.1.2
1
L1 + L2
10 m
Aanwijzing
Bovenop de totale
1
lengte kunnen 2 90°-
bochten aangevuld
Luchtin- en -uitlaat liggen buiten.
worden.
20 m
Aanwijzing
Bovenop de totale
lengte kunnen 2 90°-
bochten aangevuld
worden.
vreemde voorwerpen in de leidingen voorkomen (be-
schermroosters voor verticale wanden, dakuiteinden).
Bescherm het product bij werkzaamheden, om het bin-
nendringen van water of vreemde stoffen te voorkomen
omdat deze schade in de leidingen of andere compo-
nenten kunnen veroorzaken.
Gebruik een circulatiepomp met een doorvoercapaciteit
tussen 0,5 en 4 l/min.

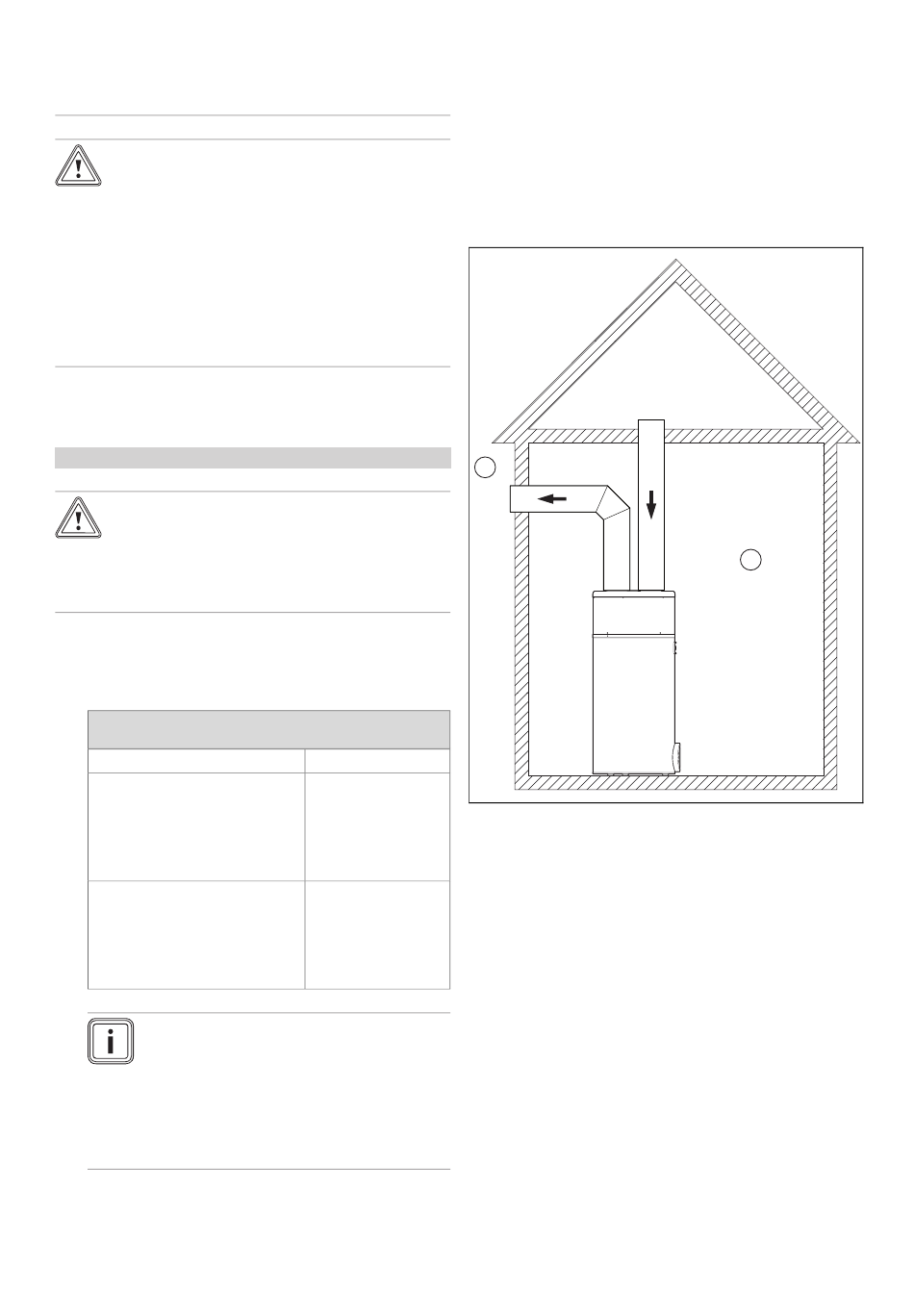

Volledig leidingsysteem installeren

Buiten
Installatie- en onderhoudshandleiding aroSTOR 0020285055_01
2
2
Binnen (verwarmd of
niet verwarmd)
