Schema A
Afkorten en montage HAUTAU/MACO-beslag

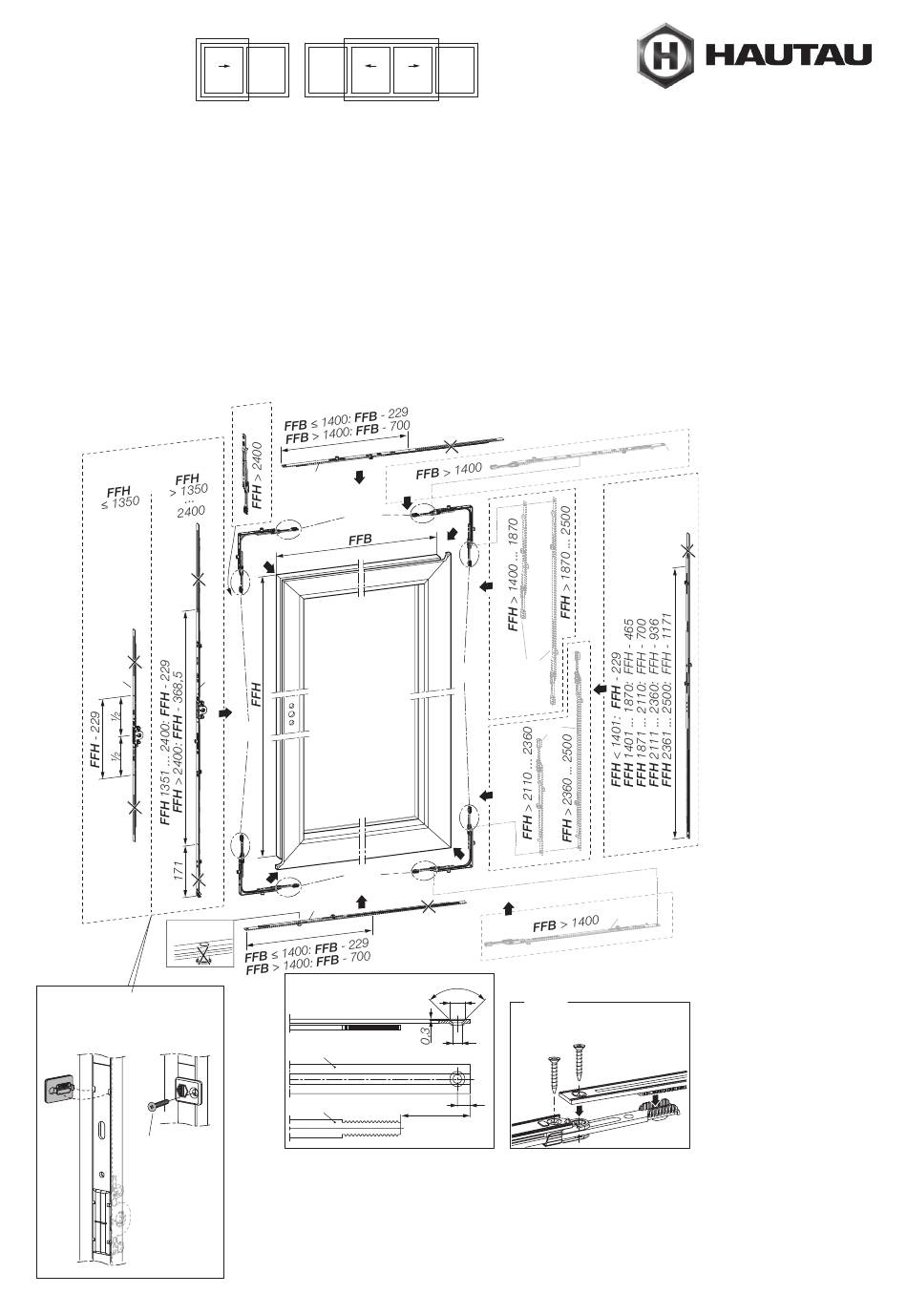

Schema A / C: 1- en 2-Schuifdeur
- (1) Boven en onder de hoekoverbrengingen (13/13a) monteren.
- (2) FFB > 1400 mm: Verlengstukken breedtedeel (15) aan de hoekoverbrengingen (hangzijde) monteren.
- (3) Breedtedelen boven en onder (14) afkorten, stansen en monteren.
LET OP: Bij FFB ≤ 900 mm moet eerst de IS-Nok uit het breedtedeel onder verwijdert worden!
- (4) FFH > 1400 mm: Verlengstuk hoogtedeel (15) aan de hoekoverbrenging boven (hangzijde) monteren.
FFH > 2110 mm: Extra verlengstuk hoogtedeel (15) aan de hoekoverbrenging onder (hangzijde) monteren.
FFH > 2400 mm: Verlengstuk espagnolet (15) aan de hoekoverbrenging boven (greep-zijde) monteren.
- (5) Espagnolet (12) en hoogtedeel (16) afkorten, stansen en monteren.
- (6) Alleen bij korte espagnolet (FFH ≤ 800) zonder schroefgat een voorplaathouder (26) monteren,
zoals weergegeven hieronder.
5.1
12
12
FFB ≤ 900:
!
Alleen bij espagnolet
zonder schroefgat:
1.
2.
26
6
4,0 x 22
SKG 2
Schema C: 1- en 2-Schuifdeur
2
15
4
2
14
3.3
1
13/
13a
5.3
13/
3.3
13a
1
14
3.2 / 5.2
Voorplaat
Vertanding
Omrekening FH/FB naar FFH/FFB
FFH = FH - 2 * Opdekgrootte binnen
FFB = FB - 2 * Opdekgrootte binnen
1
3.1
1
13a
4
15
5.3
15
4
13a
1
1
3.1
2
90°
8,3
Detail
2 / 3.3 / 4 / 5.3
5
1.
7
38
15
5.1
16
15
2.
Omrekening FFH/FFB naar FH/FB
FH
= FFH + 2 * Opdekgrootte binnen
FB
= FFB + 2 * Opdekgrootte binnen
15
