Montage schuifdeur-buffer
Rehau Synego Slide vervolg
(optioneel)
Per vaste deur worden er 2 deurbuffers gemonteerd.
Belangrijke aanwijzing!
De aanslagbuffer (boven) moet er voor het monteren
van de geleiderail al op geschoven zijn.

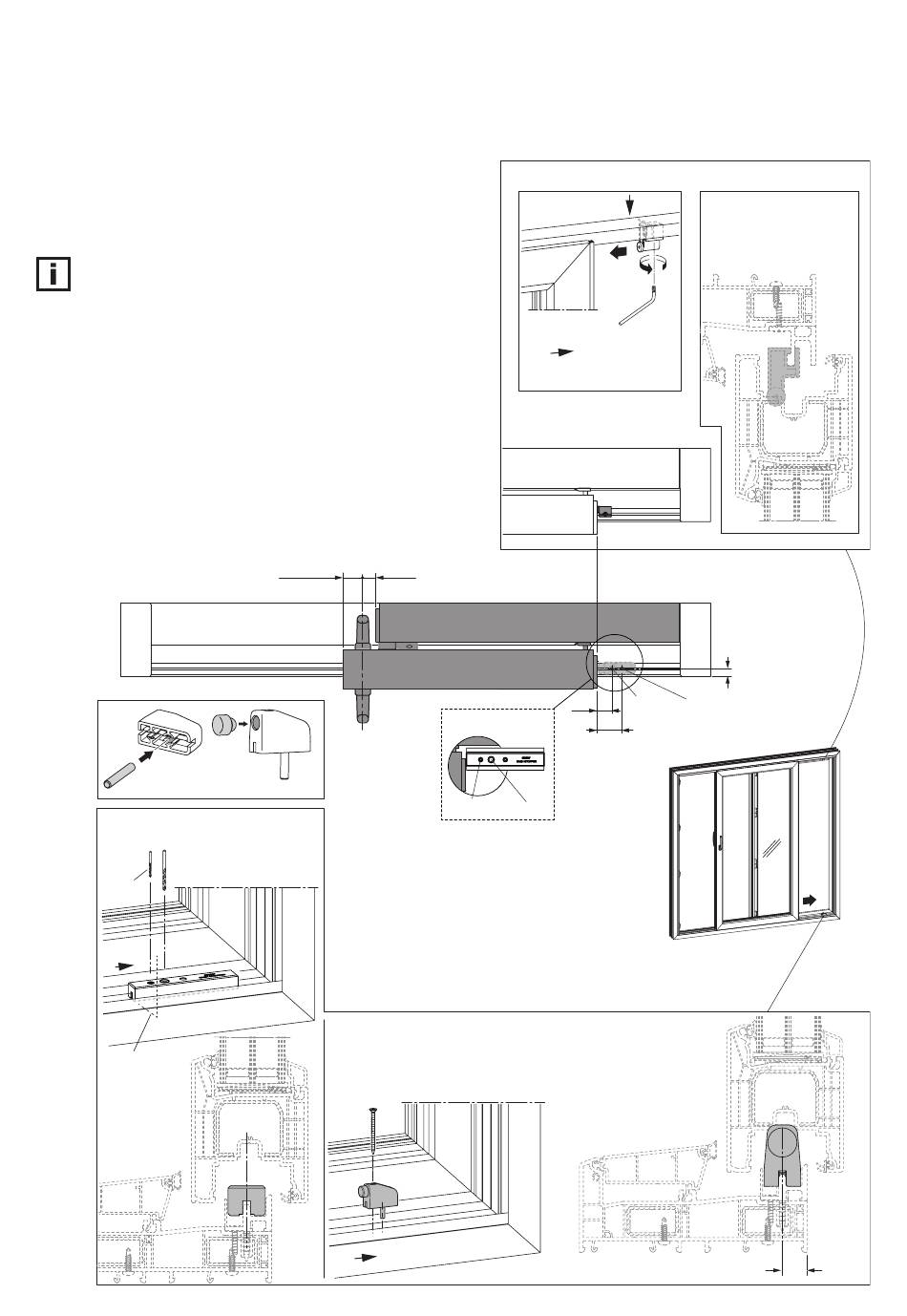

- (1) De schuifdeur, zover als afgebeeld, openschuiven.
- (2) De centreerpen Ø 8,0 x 50 en de Stootbuffer in het
bijbehorende aanslagdeel steken.
- (3) Vervolgens de gaten voor de pennen met Ø 8 (evt. met Ø 8,2)
voorboren en de Schroeven met Ø 4,2 voorboren.
(zie afbeelding Y en Z)
Met boormal: Boormal tegen de afdekkap van de schuifdeur
plaatsen en de gaten voor de pen en schroeven voorboren.
- (4) Aanslagbuffer (onder) met schroeven 4,8 x 70 monteren.
- (5) Schuifdeur tegen de aanslagbuffer (onder) schuiven.
- (6) Aanslagbuffer (boven) nu tegen de afdekkap van de
schuifdeur schuiven en vastschroeven (Torx 25, 4... 5 Nm).
2
Ø 8,0 x 50
3
(Aanslagdeel onder)
Ø 8,0
Ø 4,2
Z1
Afdeklijst
Aanzicht Z1
(met Boormal)
32
1
Doornmaat
~ 50
4
(Aanslagdeel onder)
4,8 x 70
Z2
6
(Boven)
Y1
6.1
Torx 25,
Y2
4 ... 5 Nm
6.2
Aanzicht Y1
(Zonder Geleiderrail)
28
met Boormal
48
Ø 4,2
Ø 8,0
Aanzicht Z2
(Schuifdeur-buffer
gemonteerd)
Aanzicht Y2
(Schuifdeur-buffer
gemonteerd)
Afbeelding is alleen
met Schuifdeur-
buffer-onder
