Gebruiksvoorschriften
Het schuifbeslag MOVE is alleen bedoeld voor gebruik in permanente gebouwen. Het dient voor horizontaal te openen en
sluiten van ramen en deuren. De elementen dienen haak en loodrecht gemonteerd te worden, in geen geval mag hiervan
afgeweken worden.
Vereisten:
– Deze montagehandleiding en de inbouw van het beslag vereisen enige vakkennis waarbij minimaal het volgend opleidings-
niveau gewenst is: bouwtechnisch en/of metaal technische constructeursopleiding of een opleiding in kozijnen- en facadebouw.
– Voor het HAUTAU/MACO MOVE beslag gelden de in blz. 7 aangegeven toepassingsbereiken, de opgave van de benodigde
montagematerialen met aantallen, grootte en draaimomenten zijn bindend.
– Voor bevestiging van de beslagdelen behoren passende lange schroeven, welke bij kunststof profielen tot in de staal
versteviging moeten lopen.
– Volgt u in ieder geval altijd de verwerkingsvoorschriften van de profielleverancier.
– Geleide- en looprails en ook het aanslagprofiel mogen NIET gelakt worden.
– De schuifelementen mogen alleen vóór de montage van de beslagdelen, een oppervlaktebehandeling ondergaan. Indien na
de montage een behandeling plaats vindt, kan dit het functioneren van het beslag benadelen. In dit geval kan er geen aan-
spraak gemaakt worden op enige garantie bij de beslagfabrikant.
– De, in de montagehandleiding, beschreven beslagdelen uit staal zijn volgens DIN EN 12329 gepassiveerd en voorzien van
een beschermende laag. De delen mogen niet in een agressieve en corrosievormende omgeving verwerkt worden
– De looprail en alle groeven dienen vrij gehouden te worden van aanslag en verontreinigingen, dit om beschadigingen aan
het beslag te voorkomen en zo het optimale functioneren te garanderen. Bescherm het beslag vooral tegen cement en
schoonmaakrestanten.
– Gebruik geen zuurhoudende afdichtingsmaterialen, deze kunnen de beslagdelen aantasten.
– Gebruik alleen zuur- en oplosmiddelvrije smeerolie/vetten.
– Vermijd directe vochtindringing op het beslag en contact van het beslag met zuurhoudende schoonmaakmiddelen.
– De beslagfabrikant is niet verantwoordelijk voor functioneringsproblemen of beschadigingen van de betreffende deuren
en/of kozijnen als het beslag is gecombineerd met (beslag)onderdelen van derden. Dit geldt ook wanneer ontoereikende
materialen zijn gebruikt en voor het niet navolgen van de montagevoorschriften en/of toepassingsdiagrammen.
– De verwerker is verantwoordelijk voor het volgen van de inhoud van deze montagehandleiding en voor het foutloos
monteren van het beslag en de bouwelementen.
Belangrijke punten voor verwerker naar
eindgebruiker
– Bij dit product moet de onderhouds- en gebruikershandleiding aan de eind-
gebruiker worden overhandigd. (Artikelcode 501183).
– Breng de bedienings-sticker (schuifrichting DIN Links c.q. DIN Rechts) duide-
lijk zichtbaar aan op de geplaatste schuifdeur. Bij het HAUTAU/MACO beslag
is de sticker verpakt in de doos van het "Grondkarton MOVE".
– LET OP: De voorschriften en aanwijzingen voor dit product t.a.v. aans
prakelijkheid (VHBH). Informeer de eindgebruiker over de inhoud van de
bedienings- en onderhoudsinstructies voor eindgebruikers (VHBE).
– Bewaar deze montagehandleiding goed.
Functioneren en veiligheid

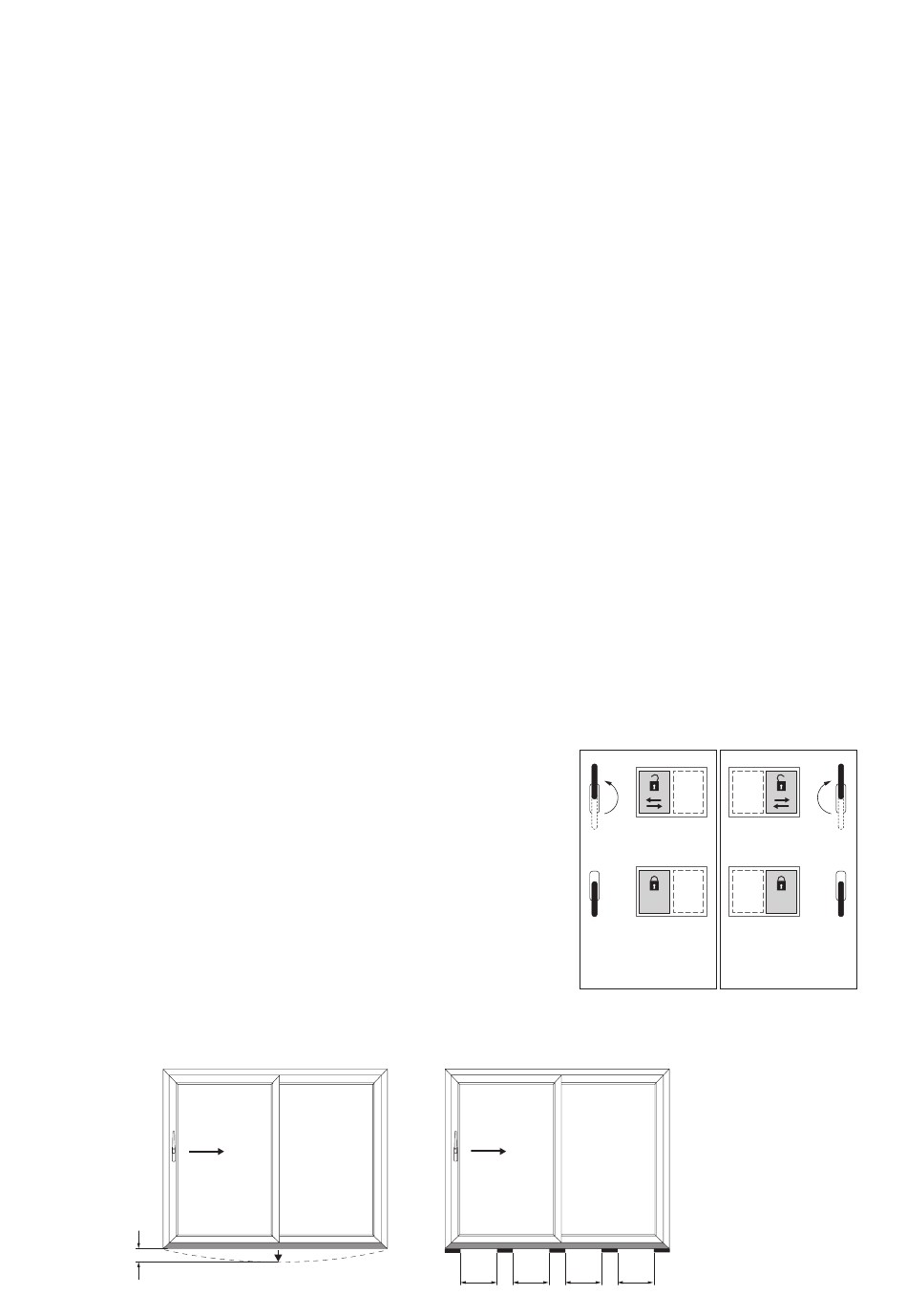

– Om het functioneren en de veiligheid van het element te waarborgen is de
maximale toelaatbare doorbuiging van de onderdorpel vastgesteld op 3 mm.
– De onderdorpel dient minimaal iedere 300mm volledig onvervuld te worden.
max. 3 mm
4
MOVE ... (Griff links / Handle left)
DIN EN 12519 Rechts
Artikel-#: 500692
≤ 300
=
=
Bedieningssticker
MOVE ... (Griff links / Handle left)
MOVE ... (Griff rechts / Handle right)
DIN EN 12519 Links
Artikel-#: 500692
Artikel-#: 500693
=
