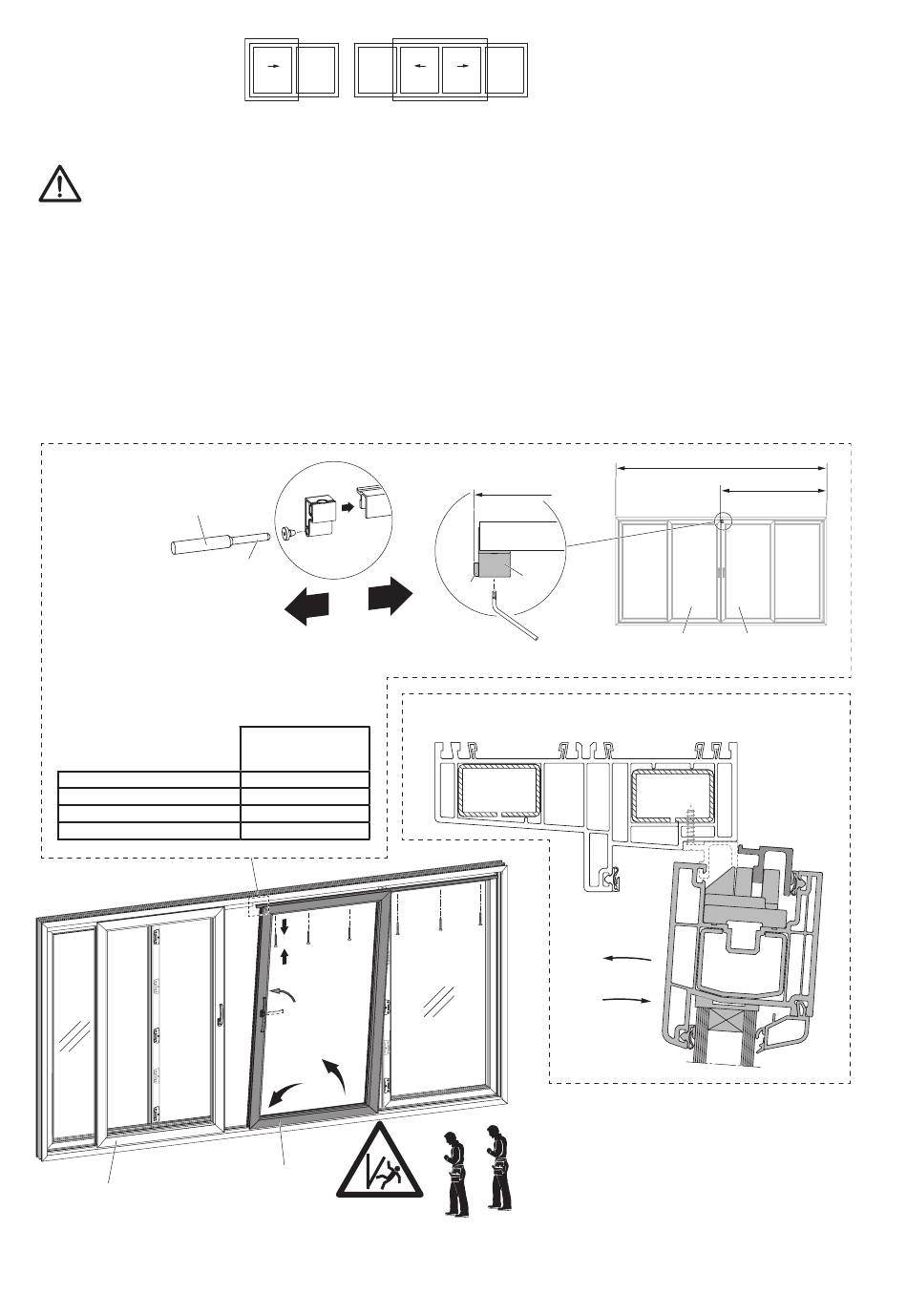

Montage aanslag boven Schema C
Waarschuwing:
De volgende handelingen NIET ALLEEN uitvoeren. Hiervoor is een tweede persoon nodig,
anders kan het leiden tot lichamelijk letsel of schade aan materiaal.
De stappen (1), (2), (3), (5), (6) en (7) alleen uitvoeren als de aanslag NIET op het geleideprofiel geschoven is.
- (1) Greep (17/18) naar boven draaien.
- (2) Geleiderail van de actieve deur uit het kozijn losschroeven.
- (3) 1-Schuifdeur (Actieve deur) uit het kozijn halen.
- (4) Stootbuffer (5) in de aanslag boven (19), zoals afgebeeld, monteren (Stootbuffer zit aan de zijde van de passieve deur).
- (5) Aanslag boven (19), zoals afgebeeld, op de geleiderail schuiven.
- (6) 1-Schuifdeur (Actieve deur) samen de geleiderail terugplaatsen.
- (7) Geleiderail met schroeven 4,0 x 22 (alternatief boorschroeven 3,9 x 25) terug in het kozijn monteren.
- (8) Aanslag boven (19), zoals afgebeeld, positioneren en vastschroeven (Torx 25, 4 .. 5 Nm).
Gebruik gereedschap voor het
eenvoudiger monteren van de
stoot buffer (Bv. Een Pendrijver)
Ø 2 .. 2,5 mm
Gealan Smoovio
Aluplast Smart Slide
Rehau Synego Slide
Salamander evolutionDrive Plus+
2-Schuifdeur
(Passieve deur)
28
SKG 2
Schema A
Schema C: 1- en 2-Schuifdeur
19
5
5
4
1- Schuifdeur
2-Schuifdeur
(Actieve deur)
(Passieve deur)
Montagemaat
Aanslag boven (19)
1
10,5
2
-16
2
4,0 x 22
7
1
6.2
6.1
1- Schuifdeur
(Actieve deur)
2
1
BRB/2 + (zie tabel)
19
5
Torx 25
4 .. 5 Nm
(voorbeeld profiel)
+
BRB
BRB/2 + (zie tabel)
8
2-Schuifdeur
1- Schuifdeur
(Passieve deur)
(Actieve deur)
6
3
